Билет 7

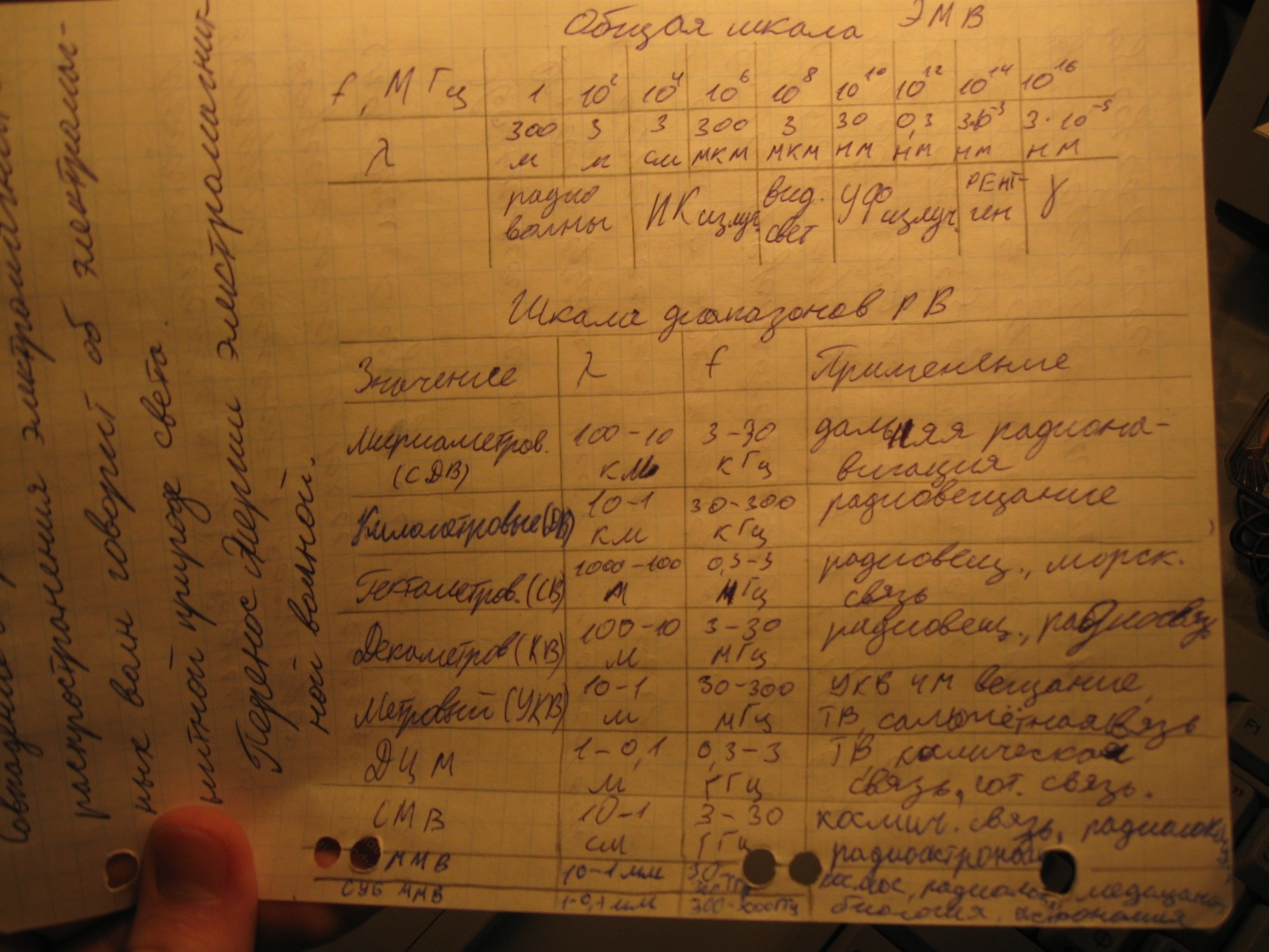

1 . Длина волны, диапазоны частот электромагнитных волн.

2. Квазиоптические типы волноводов. Простейшими примерами квазиоптических волноводов являются линзовая и диафрагменная линии передач. Эти линии представляют собою периодические структуры с периодом(расстояние между элементами линии-линзами, диафрагмами)L, существенно превышающем длину рабочей волны λ. Сами элементы, составляющие линию (иногда их называют фазовыми корректорами), так же имеют большие размеры, однако расстояние между ними существенно превышает их размеры.

3. Входное сопротивление и КПД антенны. Входной импеданс антенны (или входное сопротивление антенны) — основная характеристика передающей и приёмной антенны, которая определяется как отношение высокочастотного напряжения и тока питания. КПД антенны (в режиме передачи) — отношение мощности радиоизлучения, создаваемого антенной, к мощности радиочастотного сигнала, подводимого к антенне.

В режиме передачи антенна потребляет от источника (например, радиопередатчика) активную мощность, часть которой преобразуется антенной в электромагнитное излучение, а часть - теряется в виде тепла и тратится на разогрев элементов конструкции антенны, окружающих предметов, грунта и др.

Билет 8

1. Закон сохранения энергии при распространении радиоволн. Теорема Умова. Закон сохранения электромагнитной энергии. Изменение энергии внутри объёма происходит за счёт прохождения электромагнитной энергии через поверхность, этот объём ограничивающую. Источники поля (сторонние токи и заряды) сообщают свою энергию ЭМП, при этом она может преобразовываться в другие формы – тепловую, химическую, а также переноситься в другие области пространства, запасаться полем. Любому изменению энергии W в некотором объёме V соответствует её изменение за счёт потерь Р или убывания (излучения) Р_∑ во внешнее пространство, а также прихода энергии извне.

2. Свойства разомкнутых и замкнутых двухпроводных фидеров, распределение тока и напряжения. при замкнутых наблюдается короткое замыкание: R_н= ,I=0, γ=1; при разомкнутых наблюдается холостой ход: R_н= 0, U=0,γ=-1

3. Вибраторные антенны. Типы вибраторных антенн. Вибратор-простейший излучатель, состоящий из двух симметричных плечей. Представляет собой разомкнутую длинную линию, проводники которой расположены по одной оси.

Билет 9

1. Основные явления, возникающие при распространении радиоволн. λ<<a, где а-препятствие:отражение(по законам геометрической оптики); λ>>а:огибание,дефракция; λ=а:имеет значение при расчёте антенно-волнового тракта

2. Стоячие и бегущие волны. Коэффициент отражения, КБВ Стоя́чая волна́ — колебания в распределенных колебательных системах с характерным расположением чередующихся максимумов (пучностей) и минимумов (узлов) амплитуды. Практически такая волна возникает при отражениях от преград и неоднородностей в результате наложения отражённой волны на прямую. Главное отличие от бегущей волны заключается в том, что в стоячей волне не происходит распространение энергии. Примером стоячей волны могут служить колебания в струне, один конец которой закреплён, а другой колеблется под действием внешней силы. Чисто стоячая волна, сторого говоря, может существовать только при отсутствии потерь в среде и полном отражении волн от границы. Обычно, кроме стоячих волн, в среде присутствуют и бегущие волны, подводящие энергию к местам её поглощения или излучения. Главное отличие от бегущей волны заключается в том, что в стоячей волне не происходит распространение энергии. Бегущая волна — волновое движение, при котором поверхность равных фаз (фазовые волновые фронты) перемещается с конечной скоростью (постоянной для однородной среды). С бегущей волной, групповая скорость которой отлична от нуля, связан перенос энергии, импульса или других характеристик процесса. Бегущая волна - волна, которая при распространении в среде переносит энергию (в отличие от стоячей волны). Примеры: упругая волна в стержне, столбе газа, жидкости, электромагнитная волна вдоль длинной линии, в волноводе.

Коэффицие́нт отраже́ния — общее название двух безразмерных величин, характеризующих отражение волн от нагрузки в коаксиальной, симметричной, полосковойили волноводной линии передачи. Коэффициент отражения по напряжению

Коэффициент отражения по напряжению — комплексная величина, равная отношению амплитуд отражённой и падающей волны:

K_U = U_отр / U_пад = |K_U|e^jφ

где |K_U| — модуль коэффициента отражения, φ — фаза, определяющая запаздывание отражённой волны относительно падающей.

Коэффициент отражения по напряжению однозначно связан с соотношением волнового сопротивления линии и импеданса нагрузки:

K_U = ( Z_нагр - ρ ) / ( Z_нагр + ρ )

где Z_нагр — импеданс нагрузки, ρ — волновое сопротивление линии.

Коэффициент отражения по мощности Коэффициент отражения по мощности — скалярная величина, показывающая долю отражённой мощности относительно падающей:

K_P = P_отр / P_пад = |K_U|² Коэффицие́нт бегу́щей волны́ (КБВ) — отношение наименьшего значения амплитуды напряженности электрического или магнитного поля бегущей волны в линии передачи к наибольшему. КБВ является величиной, обратной коэффициенту стоячей волны. Выражение коэффициента бегущей волны через различные величины

• С амплитудами падающей ( U_пад) и отраженной ( U_отр) волн в линии КБВ связано соотношением:

K_бв = (U_пад - U_отр) / (U_пад + U_отр)

• Через коэффициент отражения по напряжению ( K_U ) КБВ выражается следующим образом:

K_бв = (1 - K_U) / (1 + K_U)

• При чисто активном характере нагрузки КБВ равен:

K_бв = R / ρ при R < ρ или

K_бв = ρ / R при R ≥ ρ

где R — активное сопротивление нагрузки, ρ — волновое сопротивление линии

3. Симметричные и несимметричные вибраторы, типы симметричных вибраторов, элементарный вибратор. Симметричный вибратор (Диполь) — простейшая и наиболее распространённая антенна. В наиболее простом варианте он представляет собой прямолинейныйпроводник длиной 2l радиуса a, питаемый в середине от генератора токами высокой частоты.

Несимметричный вибратор Изобретение относится к области антенной техники и предназначено для использования в качестве премно-передающей антенны в ультракоротковолновых радиостанциях малой и средней мощности. Целью изобретения является увеличение коэффициента усиления антенны в направлении линии горизонта.
