Классификация окон по воздухопроницанию

Таблица 5

Класс	Контрольная воздухопрони­цаемость при Δp = 100 Па, м3/(ч м2)	Сопротивление возду­хопроницанию Rв, м2 ч Па/кг
А	до 3	свыше 1,299
Б	от 3 до 9	от 0,433 до 1,299
В	от 9 до 17	от 0,229 до 0,433
Г	от 17 до 27	от 0,114 до 0,229
Д	от 27 до 50	от 0,078 до 0,144

Конструкция окна

_{Материал коробок, створок и импоста – ПВХ профиль “}Veka” системы «Alphaline» с сопротивлением теплопередаче R_непр = 1,25 _.

_{Марка стеклопакета 4 – Ar 10– 4И – Ar 10 – И 4 с приведенным значением сопротивлением теплопередаче} R_пр = 0.92 _.

R_{т норм.} =1,00

_{Таблица 6}

№ зоны	Ширина а, м	Высота h, м		Площадь м2		Сопротивление		Отношение F/R
1’	0.69	0,05		0,0345
1’’	0.66	0,05		0,033
2’	0.69	0,05		0,0345
2’’	0,66	0,05		0,033
3	0,05	1.35		0,0675
4	0,05	1.35		0,0675
5	0,03	1.35		0,0405
	Непрозрачная часть				1,25		0,2484
Итого			0,3105
I	0,46	1,25		0,575
II	0,46	1,25		0,575
Итого	Светопрозрачная часть		1,15		0,92		1,25
Итого по окну			1,5105		1,008		1,4984

_{Т.к. Rок > Rт норм , то данная конструкция окна удовлетворяет требованиям по сопротивлению теплопередаче.}

2 Расчет сопротивления воздухопроницанию окна

Сопротивление воздухопроницанию окон и балконных дверей жилых и общественных зданий, а также окон и фонарей производственных зданий, должно быть не менее требуемого сопротивления воздухопроницанию R_В.тр., м²ч/кг, определяемого по формуле:

Где - нормативная воздухопроницаемость ограждающих конструкций, принимаемая по таблице 8.1[1]. Для окон, балконных дверей жилых зданий:

.

- расчетная разность давлений воздуха на наружной и внутренней поверхностях ограждающих конструкций, Па, определяемая в соответствии с формулой:

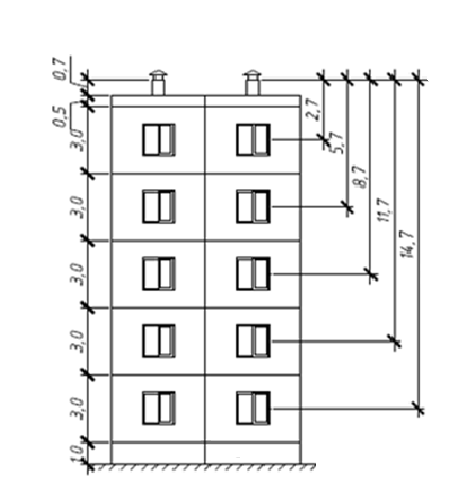

Где Н – высота здания от центра окна до устья вытяжной шахты, Н =3м

- удельный вес соответственно наружного и внутреннего воздуха, определяемый по формуле:

где t - температура воздуха, : внутреннего – согласно таблице 4.1[1], t_B=22⁰C; наружного – равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92 по таблице 4.3[1], t_H= - 23⁰C;

- максимальная из средних скоростей ветра по румбам за январь, повторяемостью 16% и более, м/с, принимаемая по таблице 4.5 [1]. Для типовых проектов скорость ветра следует принимать равной 3,3 м/с;

– аэродинамические коэффициенты соответственно наветренной и подветренной поверхностей ограждений зданий, принимаемые по СНиП 2.01.07 – 85 «Нагрузки и воздействия» раздел 7, С_Н=0,8, С_П= -0,6;

k_i – коэффициент учёта изменения скоростного давления в зависимости от высоты здания, принимаемый по 2.01.07 – 85

ρ_Н – плотность наружного воздуха, определяемая .

Рассчитываем и :

Плотность наружного воздуха соответственно равна:

Расчет для нашего здания сводим в таблицу:

Таблица 7

Этаж	Н,м
1	14,7	2,112	1,4	1,41	0,695	38,51	10	0,246
2	11,7				0,725	32,5		0,220
3	8,7				0,856	27,57		0,197
4	5,7				0,894	21,64		0,167
5	2,7				0,931	15,709		0,135

Сопротивление воздухопроницанию окон, устанавливаемых в данном здании, может составлять от 80 % до 120 % от требуемого, т. е. для каждого окна существует диапазон значений сопротивле­ния воздухопроницанию. Классы устанавливаемых окон по воздухопроницанию выбираются исходя из значений сопротивления воздухопроницанию на границах класса. Данные об устанавливаемых в рассчитываемом здании окнах сведены в табл.8.
