3. Рециркуляцией горячих продуктов сгорания с помощью плохообтекаемых тел- стабилизаторов

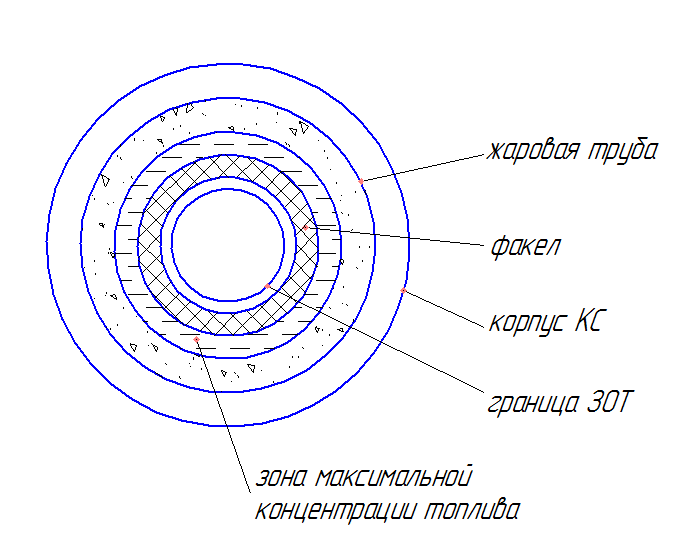

Внутри гомогенного факела создается диффузионный факел.

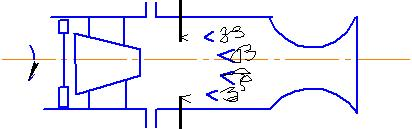

и4- после компрессора, и5 в конце рисунка

6.Ступенчатый подвод первичного воздуха по длине зоны горения.

В большинстве Кс подвод топлива и воздуха в жаровую трубу осуществляется раздельными потоками. При одновременной полной подаче первичного воздуха GвI и топлива Gт процесс их перемешивания и горения увеличивается во времени . В этом случае горение 1-х образовавшихся у фронтового устройства объемов горючей смеси происходило бы в окружении больших объемов холодного воздуха, горение происходило бы медленно и не полно. Процесс горения существенно улучшается при рассредоточенном подводе первичного воздуха. Особенно это важно для горения жидких видов топлива.

7. Системы охлаждения жаровой трубы.

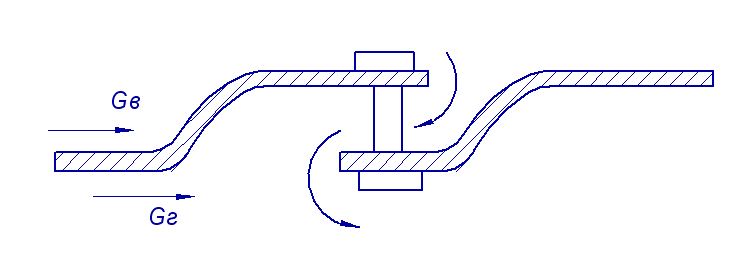

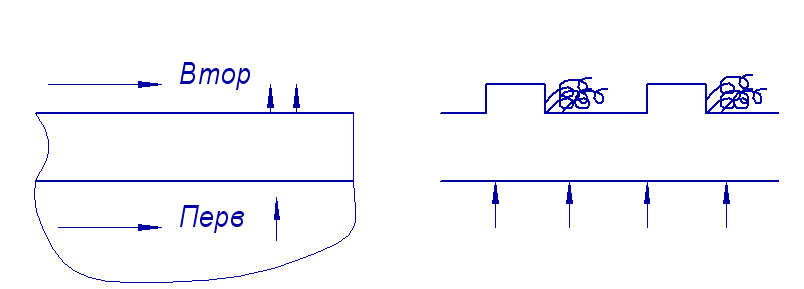

Конвективная схема охлаждения(не перв и втор а Gг GB)(если была бы прямая линия то отрыв пограничного слоя в трубе был бы, делают ступеньками вверх, с турбулизаторами чтоб пограничного слоя не было

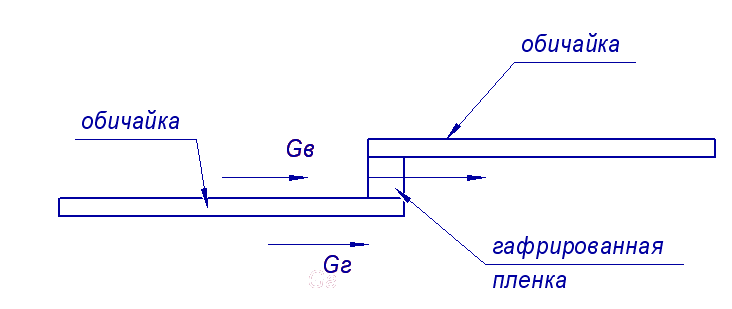

Пленочная схема охлаждения(гофра, контактной варкой крепится)применяется для маленьких КС так как жесткость УГ.	Недостаток: невозможно сделать КС большого диаметра В больших КС делают точение секции

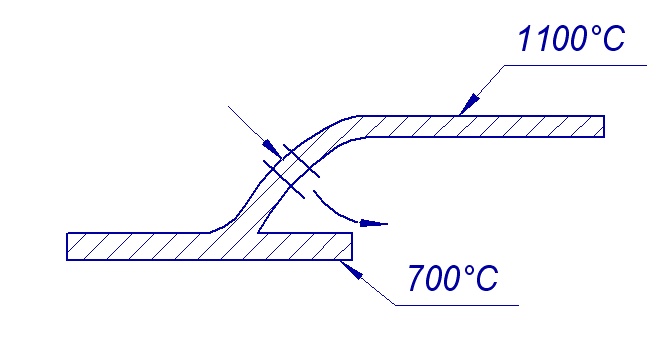

Конвективно-пленочная система охлаждения
Транспирационная система охлаждения - жаровая труба изготавливается из пористого материала применяются керамические теплоизоляционные покрытия Эта самая клевая, но таких материалов нет. Для повышения стойкости материалов к газовой коррозии контактирующее с продуктами сгорания поверхности жаростойких труб покрывает жаростойкой стеклокерамической эмалью на основе оксида Циркония ZrO2, толщина покрытия 0,5 -1 мм. Эти покрытия обладают малой степенью черноты, что предохраняет жаровую трубу от лучистой энергии и имеет низкую теплопроводность, что уменьшает температуру МЕ стенки жаровой трубы на 30-100 Градусов,.

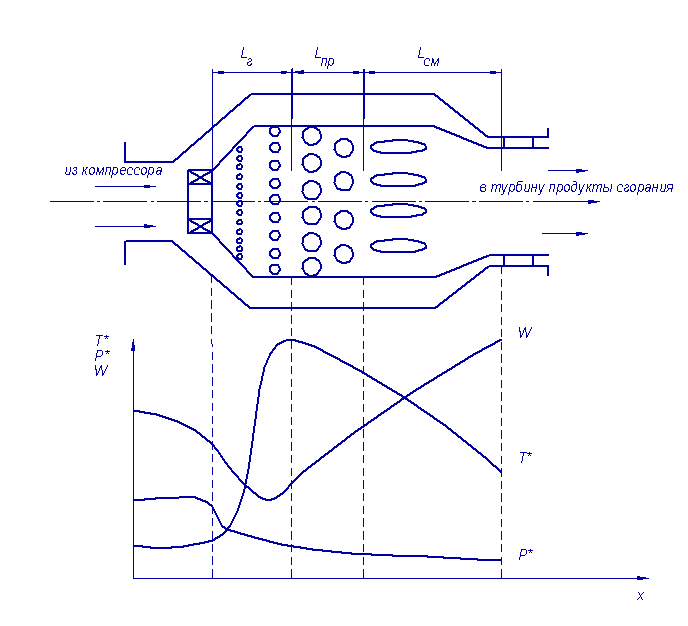

Изменение параметров рабочего тела по длине кс гтд.

W2>W1 так как плотность падает

8.Рабочий процесс камер сгорания. Распределение отверстий. Факторы, влияющие на рабочий процесс камер сгорания

О сновные элементы рабочего процесса КС ГТД.

1. аэродинамика потоков воздуха и газа

2. характер подачи топлива и смешения его с воздухом

3. воспламенение и горение горючей смеси

4. стабилизация пламени

5. закономерность выделения теплоты по длине зоны горения КС

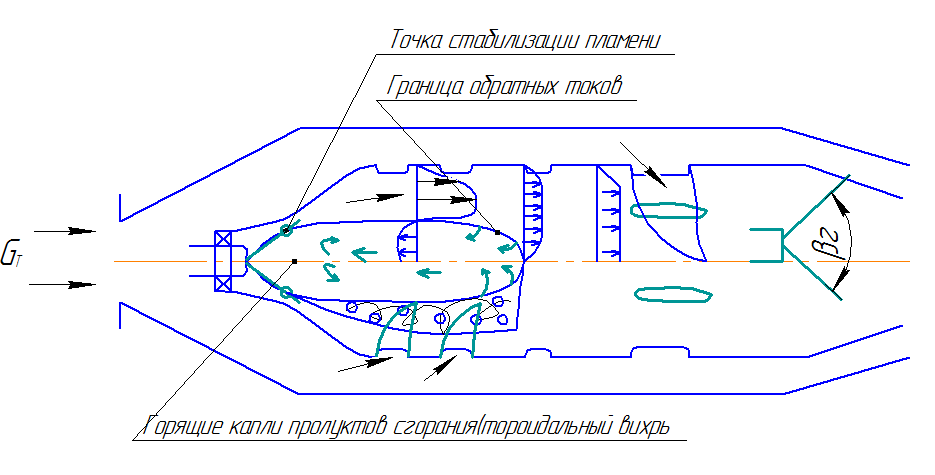

Точка стабилизация пламени должна быть не на Жаровой трубы (альфа фронтовое должно быть = 0,2...0,5 а то прогорит.и чтобы КС

1 . Большие размеры зоны горения жаровой трубы ( для стац норм)

2.Кс компактная, выбросы норм, теплота сгорания высокая, норм поток к стенке жаровой трубы.

3.малый размер зоны горения, высокие темп, зоны гор, скорость W ,,выбросы большие

4. гавенная, т.к. низкая W хим реакции и низкая теплота сгорания топлива.

Факторы, влияющие на рабочий процесс камер сгорания

1. Конструктивное устройство диффузора

2. Конструкция фронтового устройства

3. Характеристики работы форсунки – угол распыления и размер капель

4. Температура воздуха и топлива

5. Расход топлива

6. Организация подвода первичного воздуха- размер отверстия и их положения, перепад давления на стенке жаровой трубы.
