Новосибирский государственный архитектурно-строительный университет (сибстрин)

Кафедра железобетонных конструкций

Курсовой проект:

«МОНОЛИТНЫЙ ПРОСТРАНСТВЕННЫЙ КАРКАС МНОГОЭТАЖНОГО ПРОМЫШЛЕННОГО ЗДАНИЯ»

Выполнил:

студент 414 группы

Казаков А.С.

Проверил: Мельник Т.Н.

Новосибирск 2013

Оглавление

Компоновка перекрытия, определение размеров и расчетных 3

пролетов его элементов. 3

Расчет и конструирование плиты перекрытия 5

Расчет и конструирование второстепенной балки 8

Расчет и конструирование главной балки. 19

Расчет и конструирование колонны. 27

Литература. 30

Компоновка перекрытия, определение размеров и расчетных пролетов его элементов.

Привязку внутренних граней стен к крайним разбивочным осям принимаем 250 мм, направление главных балок - поперечное, второстепенных

- продольное с шагом а = 1900 мм. Толщину плиты h_пл принимают не менее 60 мм, должна быть кратной 10 мм.

Сбор нагрузок на междуэтажное перекрытие Таблица 1
Вид нагрузки	Нормативная нагрузка, кН/м2	Коэффициент надежности по нагрузке	Расчетная нагрузка, кН/м2
Постоянная:
1.Соственный вес плиты hпл=70 мм, γ=25,00 кН/м3	1,75	1,1	1,925
2.Собственный вес пола:
Ленолиум δ=3мм, γ=11,00 кН/м3	0,033	1,2	0,0396
Цементный раствор δ=20 мм, γ=20,00 кН/м3	0,4	1,3	0,52
Шлакобетон δ=50 мм, γ=12,00 кН/м3	0,6	1,2	0,72
Итого постоянная	gН = 2,783		g = 3,2
Временная:
Длительная	5	1,2	6
Кратковременная	5,5	1,2	6,6
Итого временная	vП = 10,5		v = 12,6
Полная нагрузка	13,283		15,805
В том числе: постоянная и длительная	7,783		9,205
кратковременная	5,5		6,6

где a - расстояние между осями соседних второстепенных балок, назначают в пределах 1200...2200 мм.

Для назначения также используется эмпирическая формула:

Принимаем толщину плиты

Глубину опирания плиты на кирпичную стену назначают не менее 120мм.

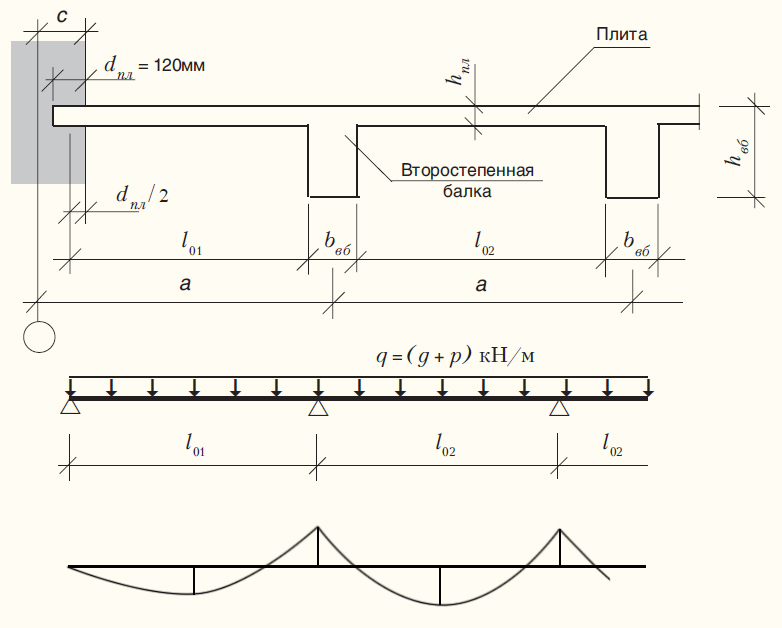

Высоту сечения второстепенных балок принимают (рис. 1)

Рис.1

где l_втб - расстояние между осями соседних главных балок .

Высота сечения второстепенных балок должна быть кратна 50 мм. Принимаем

Ширину сечения второстепенных балок принимают:

Длину площадки опирания второстепенной балки на кирпичную стену принимают 250 мм.

Высоту сечения главных балок принимают (рис. 6):

где l_глб - расстояние между осями колонн.

Ширину сечения главных балок принимают:

Принимаем

При этом высота главной балки должна превышать высоту второстепенной не менее, чем на 50 мм.

Размеры h_глб и b_глб должны быть кратными 50 мм. При h_глб > 600 мм высоту сечения главных балок принимают кратной 100 мм. Длина площадки опирания главной балки на кирпичную стену принимают 380 мм.

Для расчета плиты условно вырезают полосу шириной 1 м поперек второстепенных балок. Эту полосу рассматривают как многопролетную балку, промежуточными опорами которой являются второстепенные балки, а крайними - стены. Расчетные пролеты плиты определяют следующим образом:

где а - расстояние между осями второстепенных балок;

b_втб – ширина второстепенной балки;

с - привязка внутренних граней стен к осям;

d_n - глубина опирания плиты на стену.

Расчетная схема плиты показана на рис. 1.

Сечение колонн принимаем мм.
