6 Физическое проектирование
Физическое проектирование – реализация даталогической модели средствами конкретной СУБД. Результатом этого процесса является физическая модель, содержащая полную информацию, необходимую для генерации всех необходимых объектов в базе данных.
В данной работе проектирование происходит в среде Visual FoxPro. Visual FoxPro (VFP) - современная СУБД для персональных компьютеров, использующая реляционные базы данных, имеющая объектно-ориентированный алгоритмический язык для работы с информацией, методы визуального программирования и достаточно большие возможности.[2]
6.1 Создание проекта
Приступая к разработке нового приложения, прежде всего, создайте проект приложения. В дальнейшем вы будете добавлять в него созданные вами элементы приложения. Для создания нового проекта вы можете использовать мастер Application Wizard (Мастер приложения) или команду New (Новый) из меню File (Файл).
При выполнении команды New (Новый) на экране открывается соответствующее диалоговое окно с перечислением всех типов элементов приложения, которые возможны в Visual FoxPro, что и отображено на рисунке 3. По умолчанию установлена опция Project (Проект).
Для создания нового проекта нужно выполнить следующие действия:
Нажать кнопку New file (Новый файл).

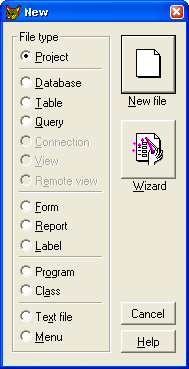

Рисунок 3 - Диалоговое окно New
В поле ввода Enter project (Введите имя проекта) диалогового окна Create (Создать) задать имя создаваемого проекта (proj1), убедившись, что в поле Тип файла установлен тип сохраняемого файла Project (Проект), а в поле Папка правильно выбрана папка, в расположен проект.
Для сохранения созданного проекта следует нажать кнопку Сохранить. VisualFoxPro создаст файлы проекта и запишет их в указанное место. После этого откроется окно проекта Project Manager (Менеджер проекта) изображенное на рисунке 4.[4]

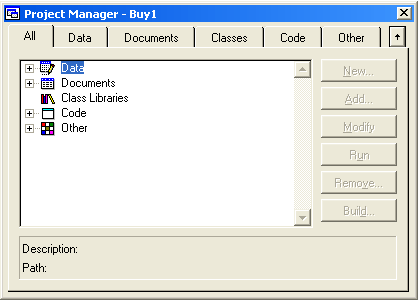

Рисунок 4 - Окно проекта Project Manager
6.2 Создание базы данных
Для создания базы данных нужно выполнить ряд операций:
Открыть созданный проект proj1;
Выбрать в верхней части окна конструктора проектов вкладку Data(Данные). Курсор по умолчанию устанавливается в начале вкладки назначении Databases (Базы данных);
Нажать кнопку New (Новый) в окне проекта;
В открывшемся диалоговом окне New Database (Новая база данных) нажать кнопку New Database (Новая база данных);
В поле ввода Enter database (Введите имя базы данных) появившегося на экране диалогового окна Create (Создать) задать имя создаваемой базы данных (data1), убедившись, что в поле Тип файла установлен тип сохраняемого файла Database (База данных), а в раскрывающемся списке Папка правильно указана папка, в которой будет расположен создаваемую базу данных;
Для сохранения созданной базы данных следует нажать кнопку Сохранить. После этого откроется пустое окно базы данных Database Designer(Конструктор базы данных) (рисунок 5). Используя панель инструментов Designer (Конструктор базы данных), команды меню Database(База данных) и контекстное меню, в окне конструктора базы данных можно создавать новые таблицы, модифицировать существующие, создавать для них индексы, устанавливать отношения между таблицами.[4]
Рисунок 5 - Пустое окно конструктора базы данных
