4 Колонна
4.1. Исходные данные
Расчетные усилия для верхней части колонны:
В сечении 1-1: M=-1422кНм; N=-1002.
В сечении 2-2: при том же сочетании нагрузок M=-513кНм
Расчетные усилия для нижней части колонны:
M1=-830кНм;N1=-2166кН; (изгибающий момент догружает подкрановую ветвь)
M2=1511кНм; N2=-2261кН; (изгибающий момент догружает наружную ветвь)
Материал конструкции – сталь ВСт3пс5-1, бетон фундамента – В10
Коэффициент надежности по назначению γn=0,95.
4.2. Определение расчетных длин колонны
Hв/Нн=l2/l1=6,35/13,17=0,4<0,6
β=N1/N2= Nн/Nв=3074,57/468,16=6,6>3
-
по табл. 14.1[1]
Расчетная
длина подкрановой части:
Расчетная
длина надкрановой части:

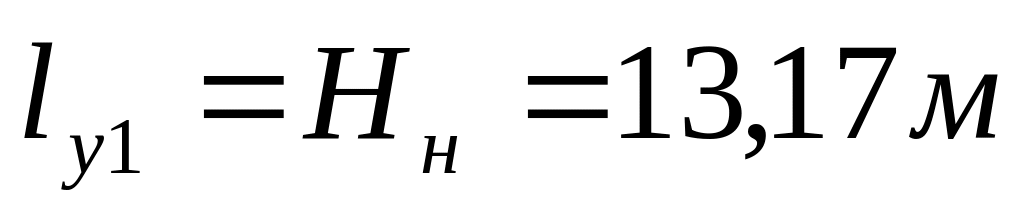

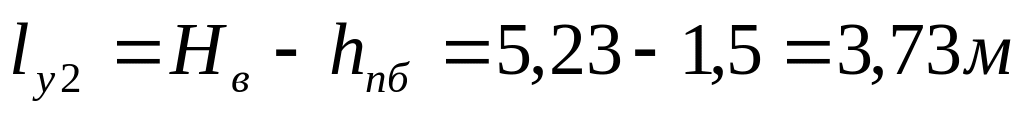

Расчетные длины из плоскости:
Расчетная
длина подкрановой части:
Расчетная
длина надкрановой части:
4.2.Подбор и проверка сечения надкрановой части колонны
Сечение принимаем в виде сварного двутавра высотой hb=1000мм.
Для симметричного двутавра ix=0,42h=0,42∙100=42cм; ρx=0,35h=0,35∙100=35см
Условная гибкость надкрановой части:

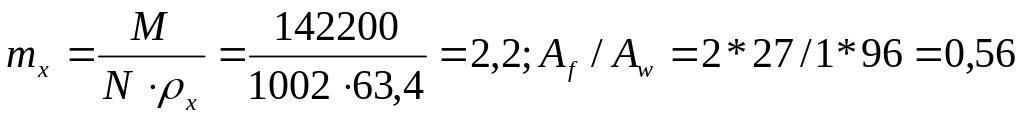

Относительный эксцентриситет:
Примем в первом приближении η=1,27. Тогда mef=η∙mx= 1,27∙4,1=5,2.
По прил. 9 при λx=1,07 и mef=6 φe=0,307

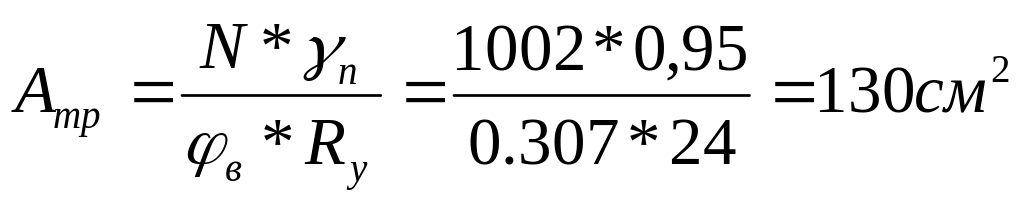

Требуемая площадь сечения:
Компоновка сечения
Высота стенки hw=hв-2tf=100-2∙2=96см (приняли предварительно tf=2см).

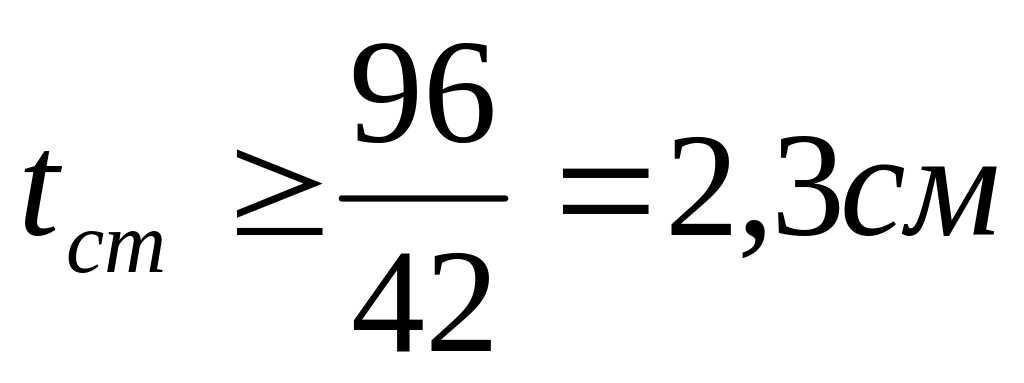

Предельная гибкость стенки
тогда
Принимаем tw=1см и включаем в расчетную площадь сечения колонны только устойчивую часть стенки, т.е. два участка шириной h1, примыкающие к полкам:
Тогда требуемая площадь полки
Принимаем bf=27см; Af=27∙1,4=54cм2.
Устойчивость балки обеспечена, т. к.

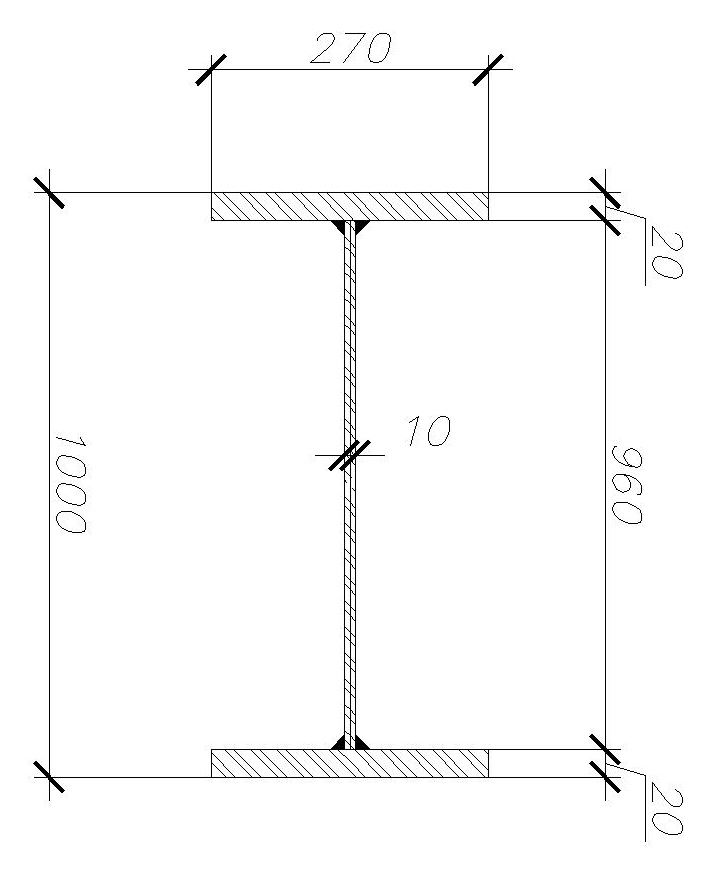

Сечение надкрановой части колоны:

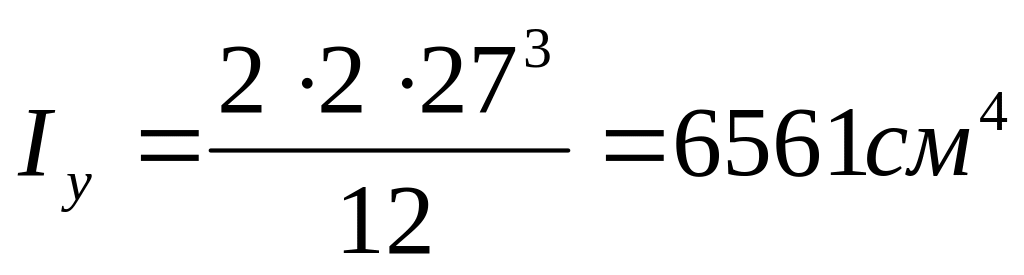

Характеристики сечения:
A=2∙27∙2+1∙96=105,08см2;
;
;

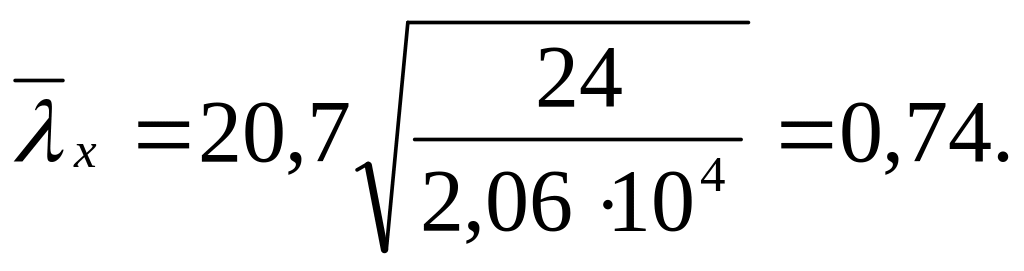

Гибкость стержня λx=1317/63,4=20,7;

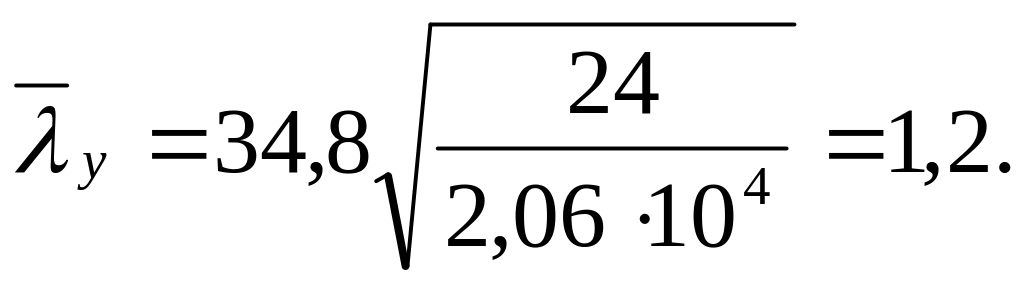

λy=275/7,9=34,8;

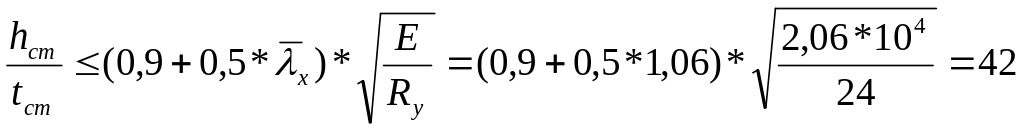

Предельная условная гибкость стенки:
Проверка колоны на устойчивость в плоскости действия момента:
При Af/Aw=0,5, η=1,25;
mef=η∙mx= 1,25∙2,2=2,75; φе=0,37;

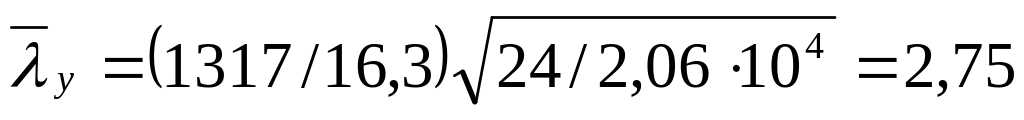

Проверка устойчивости колонны из плоскости:
Максимальный момент в средней трети расчетной длины стержня
Mx=-1203.
По модулю Mx>Mmax/2=1422/2=711 кНм;
При mx<5; c=β/(1+ανmx)=1/(1+0,7∙0,75∙2,1)=0,5
при
β=1
α=0,65+0,05mx=0,65+0,05∙2,1=0,7;
при bf/hb<0,3 принимаем bf/hb=0,3.

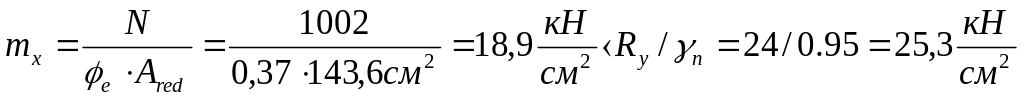

В запас несущей способности в расчет включаем площадь Ared.
4.3.Подбор и проверка сечения подкрановой части колонны
Определим ориентировочное положение центра тяжести. Примем предварительно z0=5см; h0=hн-z0=150-5=145.
y1=[1511/(830+1511)]∙1,45=93см
y2=145-93=50см
Усилия в ветвях:
в подкрановой ветви Nв1=2661∙50/145+83000/145=1319 кН
в наружной ветви Nв2=2261∙93/145+151100/145=2492кН
Требуемая площадь подкрановой ветви:
По сортаменту подбираем двутавр №40Б2 Aв1=69,72 см2; ix1=3,52см; iy1=16,3 см; b=200мм
Для наружной ветви
Для удобства прикрепления элементов решетки просвет между внутренними гранями полок принимается таким же как в подкрановой ветви (373мм). Толщину стенки для удобства соединения ее встык с полками верхней части колонны принимаем равной 20мм, а ширину стенки из условия размещения швов hw=430мм.
Требуемая площадь полок: Аf=Aв2-twhw=(123,3-2∙43)/2=18,7см
примем bf=14см, tf=1,4см.
Геометрические характеристики сечения:
z0=(2∙43∙0,7+2∙18,7∙8,9)/125,2=3,14см
Ix2 = 2*1,4143/12+2435,152 + 18,725,052 = 3555cм4;
Iy = 2433/12 +18,7219,752 = 27840 cм4;

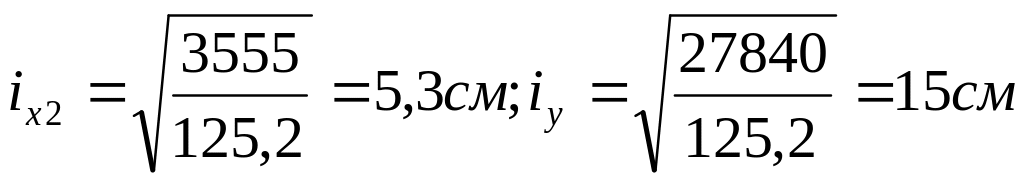

Уточняем положение центра тяжести сечения колонны:
h0 = h - z0 = 150 – 3,14= 146,86мм.
Отличие от первоначально принятых размеров мало, поэтому усилия в ветвях не пересчитываем.
Проверка устойчивости ветвей колонны.

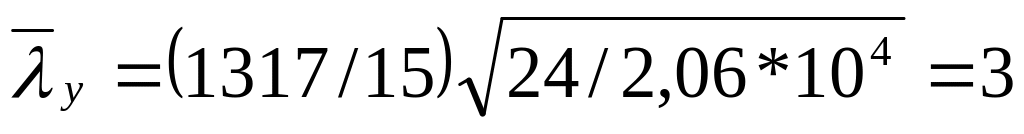

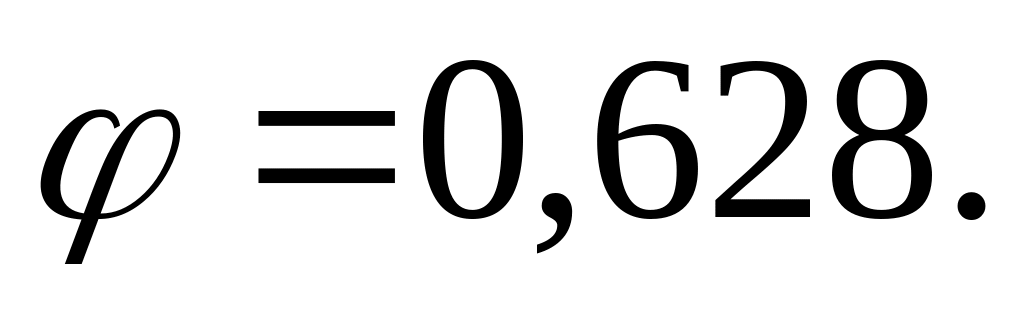

Из плоскости рамы: ly=1317 см. Подкрановая ветвь:

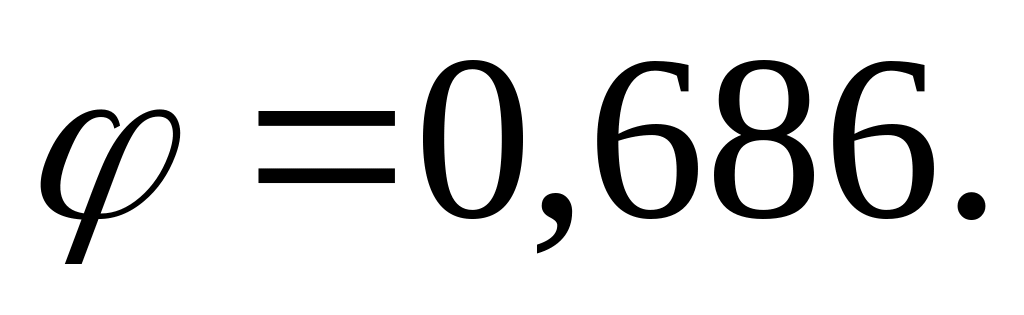

Наружная ветвь:
Из условия равноустойчивости подкрановой ветви в плоскости и из плоскости рамы определяем требуемое расстояние между узлами решетки:
Принимаем lв1 = 206см, разделив нижнюю часть колонны на целое число панелей.
Проверяем устойчивость ветвей в плоскости рамы (относительно осей x1-x1 и x2-x2):
Для подкрановой ветви:
-
устойчивость обеспечена;
Для наружной ветви:
-
устойчивость обеспечена;
