Статический расчёт поперечной рамы
Основная система
Рисунок 7 Основная система
Постоянная нагрузка

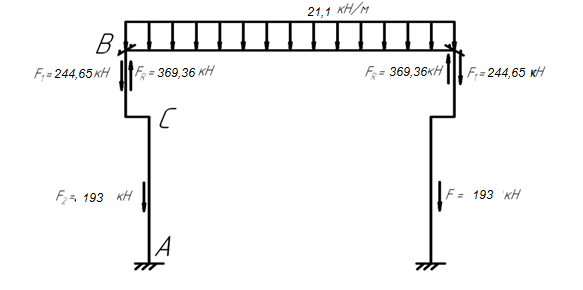

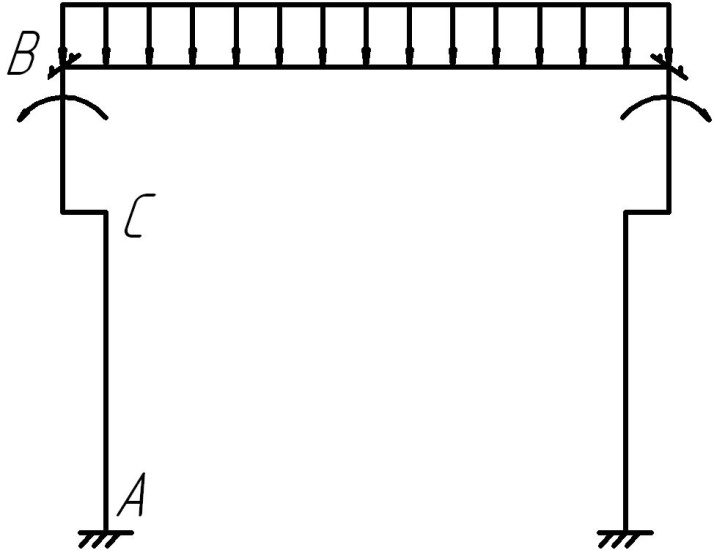

Рисунок 8 Схема загружения постоянной нагрузкой
M=-(FR+F1)*e0=-(369,36+244,65)*0,25=-153,5 кНм;
По табл. 12.4 находим параметры n=Iв/Iн=1/5=0,2; α=Hв/Н=5,23/18,4=0,284.
Каноническое уравнение имеет вид:
r11φ+r1p=0.
Моменты от поворота узлов на угол φ=1:
MA=kA*i=0,887i; MB=kB*i=-1,055i; Mc=kc*i=-0,472i;
MBр=2EIр/l=2E4IHH/lH=8iH/l=8·18,4i/36=4,1i;
Моменты от нагрузки на стойках Mp, кНм:
MA=kAМ=0,353(-156,2)=-55,14;
MВ=kВМ=-0,145(-156,2)=22,65;
Mсн=kсМ=-0,695(156,2)=108,6;
Mсв=(kс+1)М=(-0,695+1)(-156,2)=-47,6.
Моменты на опорах ригеля (защемленная балка постоянного по длине сечения), кНм:
Mвр=-qgl2/12=-21,1·362/12=-2278,8
Определение r11 и r1р:
По эпюре М1: r11= MB + Mвр=1,055i+4,1i=5,155i;
По эпюре Мр: r1р= MB + Mвр=-22,65-2278,8=-2301,44
Угол поворота: φ= - r1р/ r11=2301,44/5,155i=446,5/i
Моменты от фактического угла поворота (M1φ), кНм:
MA=0,887i·416,5/i=396;
MВ=-1,055i ·416,5/i =-478,2;
MС=-0,472i ·416,5/i =-210,7;
MBр=3,69i·416,5/i =1830,7.
Эпюра моментов (M1φ+Mp) от постоянной нагрузки, кНм:
MA = 396 – 55,14 = 340,9; MВ = -471,4+ 22,64 = -448,5;
MBр = 1830,7 – 2301,44 = -470,79; Mсв = -47,6– 210,7= -258,3;
Mсн = 108,6 – 210,7 = -102,1.
Проверкой правильности расчета служит равенство поперечных сил на верхней и нижней частях колонны:
QAC = - (340,9+102,2)/13,17 = -33,63кН;
Q
2278,8
55,14
1,055i
4,1i
0,472i
0,887i
22,65
2278,8
108,6
147,6
47,6
108,6
47,6
55,14
470,79
340,9
448,5
258,3
102,1
340,9
380
36,36
36,36
380
36,36
817,7
624,7
Рисунок7-Расчетные схемы рамы на постоянную нагрузку
Расчет на нагрузку от снега
Проводится аналогично расчету на постоянные нагрузки. Сосредоточенный момент на колонне:
M=FRe0=-691,2∙0,25=-172,8 кН∙м
Моменты от нагрузки, кН∙м:
MA =0,353(-172,8)=-61;MВ =-0,145(-172,8)=25
Mсн =-0,695(-172,8)=120; Mсв =(1-0,695)(- 172,8)=-52,7
Mвр=-qснl2/12=-38,4·362/12=-4147,2
Далее определяем r11=5,155 i; r1р=-25-4147,2=-4172,2
Угол поворота φ=4172,2/5,155i=809,4/i.
Моменты от фактического угла поворота, кН∙м:
MA=0,887i·809,4/i =717,58;
MВ=-1,055i ·809,4/i =-853,917;
MС=-0,472i ·809,4/i =-382;
MBр=5,02i·809,4/i =3318,5.
Эпюра моментов от снеговой нагрузки, кНм:
MA = 656,6; MВ = -829; MBр = -828,7; Mсв = -434,7; Mсн =-262.
QВ= -(829-434,7)/5,23=-75,4кН;
QA= -(656,9+262)/13,17=-69,8кН;
NA= NВ=-691,2кН; Np=-75,4кН
828,7
829
656,6
262
434,7
656,6
9
827,7
829
262
691,2
434,7
9
75,4
75,4
691,2
75,4
691,2
691,2

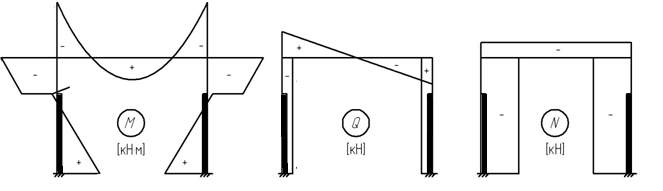

Рисунок8-Эпюры усилий в раме от снеговой нагрузки
Расчет на вертикальную нагрузку от мостовых кранов
Проводится при расположении тележки крана у левой стойки. Проверку возможности считать ригель абсолютно жестким проводят по формуле:
Каноническое уравнение для определения смещения плоской рамы имеет вид:
r11∆+r1p=0.
Моменты от смещения узлов на ∆=1:
r11=2FRB=2kB’t/H=2∙6,283t/18,4=0,683t
Моменты и реакции на левой стойке от нагрузки
Mmin/Mmax=375,23/1021,95=0,367
Реакция верхних концов стоек
r1P=FRB-FRBпр=-83,3+30,6=-52,7 кН
Смещение плоской рамы
∆=- r1P/ r11=52,7/0,683t=77,2/t
В расчете на крановые нагрузки нужно учесть пространственную работу каркаса, определив αпр и ∆пр
β=b3∑IH∙d/H3∙IH=1230,52/18,43∙4=0,036
α=0,69, α’=-0,24
αпр=1-α-α’(n0/∑y-1)=1-0,69+0,24(4/2,856-1)=0,4.
Смещение с учетом пространственной работы
∆пр= αпр∙∆=0,24∙177,2/t=30,9/t
1021,95
375,23
Iр=
1362,6
500,3
4,343t
4,343t
0,392t
0,392t
148,2
710,3
62
260,7
54,4
132,4
360,7
134
12
60
37
12
134
698,3
88,2
114,4
272,7
102,4
323,7
226,7
266,4
32
30
1021,95
375,23
45
45
30
1,942t
311,7

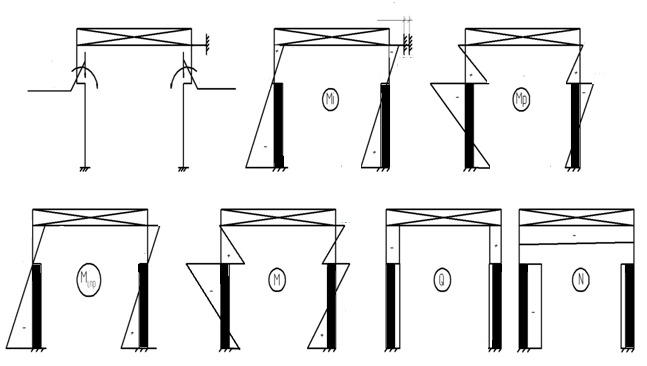

Рисунок9-Расчетные схемы рамы на вертикальную нагрузку от мостовых кранов
Расчет на горизонтальные воздействия мостовых кранов
Основная система, эпюра М1, каноническое уравнение, коэффициент αпр – такие же как и при расчете на вертикальную нагрузку от мостовых кранов.
Моменты и реакции в основной системе от силы Т:
Смещение верхних концов с учетом пространственной работы
∆пр=-αпр∙r1P/r11=0,4∙33/0,683i=19,3/i
91
90
87,5
21
58
113
70,3
42
17
17
6
16
16
6

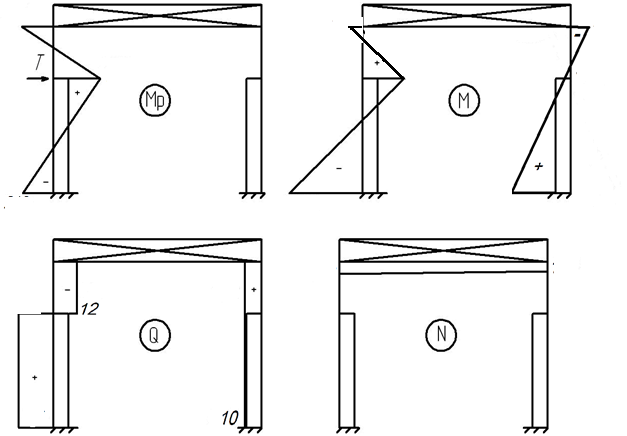

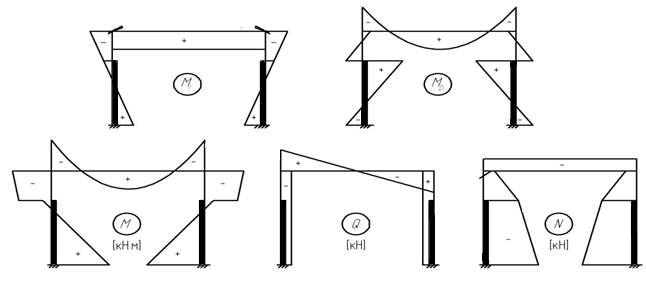

Рисунок10-Эпюры усилий от горизонтальных воздействий кранов
Расчет на ветровую нагрузку
Основная система и эпюра M1 такие же, как для крановых воздействий. Эпюра Mp на левой стойке, кНм:
На правой стойке усилия определяются умножением усилий на левой стойке на коэффициент qэ`/ qэ=1,6/2,14=0,75
Коэффициенты канонического уравнения находим по формуле:
r11=0,683i; r1р=-(FRB + FRB`+ FW + Fw`)=-(18,2+13,65+10+7,7)=-50 кН.
Смещение рамы (ветровая нагрузка с одинаковой интенсивностью воздействует на все рамы здания, поэтому αпр=1):
∆пр=-r1P/r11=-50/0,683i=72,6/i.
Эпюра Q на левой стойке, кН:
На правой стойке, кН:

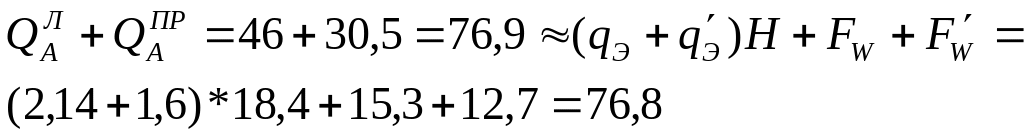

При правильном решении сумма всех горизонтальных нагрузок должна равняться сумме реакций опор, кН:
40,6
25,4
75,3
56,5
19
30,5
100,4
18,7
390,5
258,7
12,3
110,6
7
46,4
30,5
1,1
5

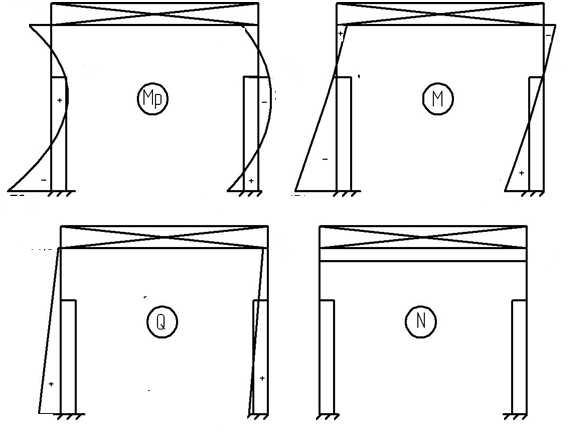

Рисунок11-Эпюры усилий от ветровой нагрузки
