53. Вдавливаемы грунтоносы 3-ой модели, типы стандартного ряда. Особенности конструкции.
Модель III. Применяется для отбора монолитов глинистых грунтов текучепластичной и текучей консистенции, а также рыхлых водонасыщенных песков. Грунтонос изготовляется одного типоразмера (ГВ-5) для отбора монолитов диаметром 87 мм.
Вдавливаемый грунтонос модели III (рис. 2, в) состоит из башмака 5, корпуса 2, гильзы 4 и переходника 1. К нижней части башмака приварены тормозные лопасти 9, а в верхней его части имеются две горизонтальные кольцевые выточки для закрепления эластичной гильзы 5 с помощью проволоки 6. К корпусу башмак крепится винтами 7. Эластичная гильза прижимается к внутренней металлической гильзе резиновыми кольцами 3.
Перед спуском грунтоноса в скважину винты 7 вывинчивают на 1 – 2 оборота, грунтонос опускают на забой и медленно, со скоростью не более 0,5 м/мин, вдавливают в грунт на 0,25 – 0,30 м.
Особенность: при отборе монолита грунтоносом третьей модели последний после погружения поворачивают с малой скоростью на два—три оборота. Полиэтиленовая гильза, постепенно сползая с керноприемной гильзы, скручивается в жгут, тем самым подрезая и изолируя монолит. Монолит можно транспортировать только вместе с керноприемной гильзой, закрытой с обеих сторон крышкой.
Скорость вдавливания менее 0,5 м/мин.
54. Забивные грунтоносы, типы стандартного ряда. Особенности конструкции.
Забивной грунтонос предназначен для отбора монолитов глинистых грунтов твердой, полутвердой и тугопластичной консистенции. Грунтонос изготовляется двух типоразмеров (ГЗ-1 и ГЗ-2) для отбора монолитов соответственно диаметрами 94 и 110 мм.
Забивной грунтонос (рис. 3) состоит из двух основных узлов: погружаемой и ударной частей. Погружаемая часть грунтоноса имеет корпус 10, разъемный стакан 9, в котором помещается керноприемная гильза, и головку б, ввернутую в корпус. Разъемный стакан, состоящий из двух продольных половинок, снабжен в нижней части режущими полубашмаками, а в верхней части к половинкам стакана приклепаны два полузамка 8. Оба полузамка и головка скреплены стопорным винтом 7.
Ударная часть состоит из направляющей штанги 5, ударника 4, муфты 3, корпуса ударника 2 и переходника 1, на который наворачиваются бурильные трубы. Ударник вместе с переходником и корпусом ударника движется по направляющей трубе и наносит удары по верхней части головки 6. За счет энергии удара стакан погружается в грунт на заданную глубину. По мере заполнения грунтом внутренней полости грунтоноса воздух и вода вытесняются через верхний клапан в скважину.
Оптимальная глубина погружения забивного грунтоноса 45 см. При подъеме на поверхность монолит удерживается во внутренней полости грунтоноса за счет трения грунта о стенки гильзы и разъемного стакана, а также вакуума, созданного в крышке грунтоноса.

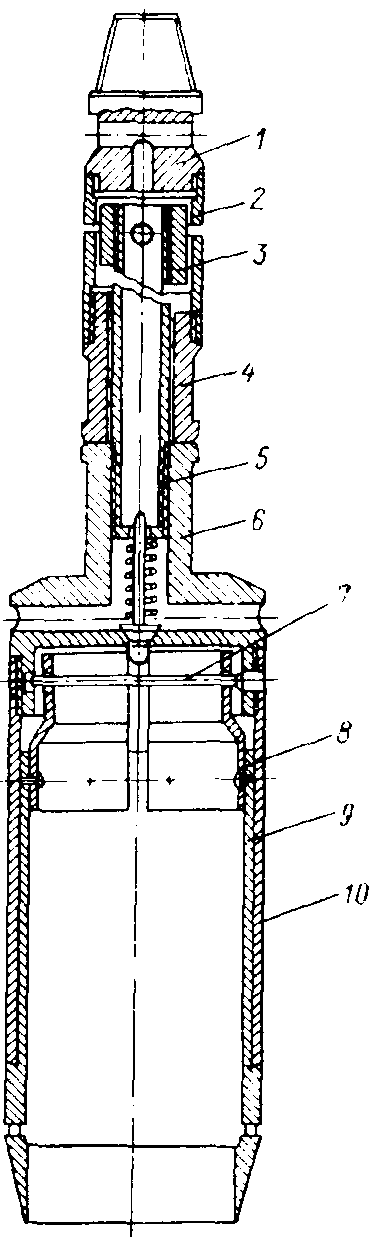

РИСУНОК 3. Забивной грунтонос |
55. Режимы бурения обуривающими грунтоносами.
Частота вращения грунтоноса 60 об/мин и менее, осевая нагрузка на грунтонос 1 кН и менее.
