69. Графический метод экономического анализа в туризме

Для лучшего восприятия и понимания экономических явлений и процессов, а также тенденций и закономерностей их изменения и развития используют графические методы Графики – это наглядные изображения данных с помощью геометрических знаков, рисунков и других графических средств, которые условно выражают числовые показатели и соотношения между ними Графики используют для быстрого нахождения значения функции с соответствующим значением аргумента, а также наглядного изображения функциональных зависимостей.

В экономическом анализе используются все виды графиков, которые классифицируют по следующим признакам:

• общее назначение;

• способ построения;

• графический образ

По общему назначению графики делятся на аналитические, иллюстративные и информационные.

Аналитические графики – это графики группам взаимосвязи и рядов распределения Графики группам и рядов распределения могут характеризоваться как графики дискретных рядов распределения и графики интервальных ряд дев распределения Примерные графики показывают рост признаки, динамику развития и структуру явления К информационным графикам можно отнести графики сравнения.

По способу построения графики делятся на диаграммы, картограммы и картодиаграммы.

По графическим образом выделяют точечные, линейные, плоскостные и пространственные графики Графический образ важен для иллюстраций параметров экономической системы.

Исследуя характеристики графиков, их форму и содержание, можно сделать много аналитических выводов организационного или методологического плана частности, в организационном плане достигается рационализация а аналитического информационного потока, что повышает экономичность анализа и ускоряет разработку аналитических обоснований В методологическом плане достигается качественная оценка, определяются количественные па три (тренды) изменений явлений и процессов, экстраполируются значение динамического ряда и т.п. Например, исследуя линейные зависимости, которые изображаются прямыми в заданной плоскости координат, легко определить новые значение соответствующего динамического ряда по характеристикам линии на плоскости; исследуя стохастические зависимости значений нелинейной формы или их плоскости, можно определить качественную характеристику рассеивания или предельные зоны целесообразности изменений.

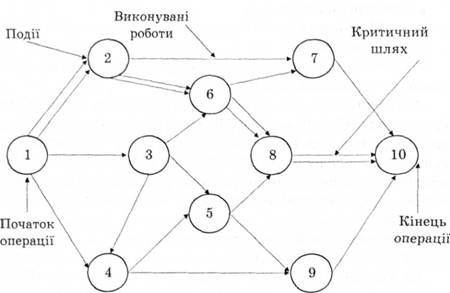

Распространенными в экономическом анализе являются сетевые графики (рис 22)

Метод сетевого графика за использование ЭВМ позволяет решить целый ряд аналитических задач различной сложности и целевого характера По содержанию метод сетевого графика заключается в определении критического в пути (критической массы, цены "времени и т.п.) выполнения хозяйственных операций Это позволяет минимизировать степень (расходы) факторного влияния и определить "узкие места" в достижении цели. Хозяйственные операции в сетевом графике представлены как определенная совокупность выполняемых работ по определенным алгоритмом. Каждая работа оценивается определенными измерителями ценности (стоимость, цена и др.) Задача состоит в определении критического пути выполнения хозяйственной операции по всей совокупности выполняемых работ. Этот путь является экономически оправданным или конкурентоспособным.

Рис 22 Модель сетевого графика

Оптимизируются сетевые графики на стадии планирования посредством сокращения критического пути. Для этого необходимо либо уменьшить цену ресурсов для выполнения работ, или изменить алгоритм последовательности их выполнения. На стадии оперативного экономического анализа и управления сетевой график позволяет контролировать выполнение хозяйственных операций, своевременно принимать меры по устранению недостатков.

Распространение приобретает метод построения аналитического графа, в основу которого положена идея метода "дерева целей", или "дерева решений"

Полный граф показателей используют для расчета количественных значений различных показателей, которые являются измерителями значений факторов достижения целей. Каждый из базовых показателей основного графа в дальнейшем подается собственной совокупности показателей, зависимость между которыми и базовым показателем известна Задача состоит в том, чтобы на основе известного прироста базового показателя рассчитать приросты показателей – факторов, от которых он зависел.

Такая задача может быть решена двумя способами:

• с помощью экспертных оценок важности показателей;

• без использования экспертных оценок Формализованное и графическое выражение базового показателя

рентабельности производственных активов представлены в табл 28

Использование аналитического графа позволяет рационально организовать аналитический процесс и определить центры формирования промежуточных и конечных аналитических результатов

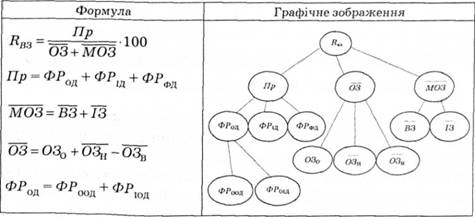

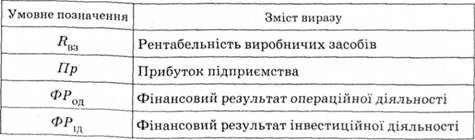

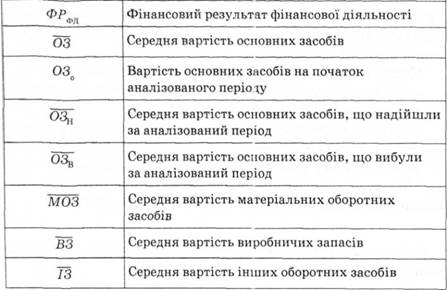

Таблица 28 Аналитический граф показателя рентабельности производственных активов
