39. Генератор типа «rc», структурная схема генератора, принцип работы, назначение блоков. (эри)
Электронным генератором сигналов называют устройство, посредством которого энергия сторонних источников питания преобразуется в электрические колебания требуемой формы, частоты и мощности. Электронные генераторы входят составной частью во многие электронные приборы и системы. Так, например, генераторы гармонических или других форм колебаний используются в универсальных измерительных приборах, осциллографах, микропроцессорных системах, в различных технологических установках и др. В телевизорах генераторы строчной и кадровой разверток используются для формирования светящегося экрана. Классификация генераторов выполняется по ряду признаков: форме колебаний, их частоте, выходной мощности, назначению, типу используемого активного элемента, виду частотно-избирательной цепи обратной связи и др. По назначению генераторы делят на технологические, измерительные, медицинские, связные. По форме колебаний их делят на генераторы гармонических и негармонических (импульсных) сигналов. По выходной мощности генератора делят на маломощные (менее 1 Вт), средней мощности (ниже 100 Вт) и мощные (свыше 100 Вт). По частоте генераторы можно разделить на следующие группы: инфранизкочастотные (менее 10Гц), низкочастотные (от 10Гц до 100 кГц), высокочастотные (от 100 кГц до 100МГц) и сверхвысокочастотные (выше 100МГц). По используемым активным элементам генераторы делят на ламповые, транзисторные, на операционных усилителях, на туннельных диодах, или динисторах, а по типу частотно-избирательных цепей обратной связи — на генераторы LC-, RC- и ^L-типа. Кроме того, обратная связь в генераторах может быть внешней или внутренней.
41. Измерительные генераторы высоких и сверхвысоких частот, требования к ним, технические показатели генераторов.
Вч генераторы являются источниками не затухающих колебаний и модулированных в диапозоне частот от 100 кГц до 10 ГГц обозначение Г4.
Классификация по диаозону:
вч от 100 кГц до 300 МГц
свч с коаксиальным выходом от 30 МГц до 10 ГГц
свч с волноводом
2.0 По виду модуляции
2.1 Амплитудная
2.2 фазовая модуляция
2.3 Частотная модуляция
2.4 Импульсная модуляция
Вч генератор состоит: Блока вч,система установки коэфициента модуляции,системы индикации.
Блок вч состоит:задающего генератора,блок усилителей,модулятора , системы стабилизации вых.сигнала.
Система контроля определяет наличие напряжение на выходе.

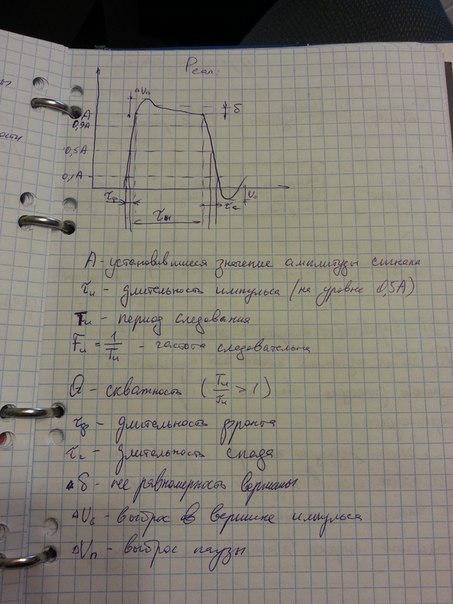

43 классификация, назначение и область применения импульсных генераторов импульсные генераторы- Предназначен для выработки сигналов импульсной формы классификация: 1 по числу каналов 1.1 одноканальные 1.2 многоканальные 2 по характеру импульсов 2.1 генератор не прерывной последовательности 2.2генератор кодовой последовательной 3 по диапозону длительности импульсов 3.1 микросекундные 3.2 наносекундные 4 по допустимой основной погрешности 4.1 с колиброванной установки амплитуды импульса 4.2 с колиброванной установки длительности импульса 4.3 с колиброванной частотой следование импульса 4.4 с колиброванной установки временного здвига 4.5 с одинаковой точностью Импульсный генератор Г5 более широко применяется.
