Информационная модель
Информационная модель описывает объектно-ориентированный подход для диалогового обмена информацией. В этой модели вводится принцип "менеджер - агент", который разработан для управления системами. Кроме того, вводятся принципы доменов (областей) управления и знаний для разделенного управления.
Информационная модель определяет область информации, которая может обмениваться стандартными способами. Обмен происходит на прикладном уровне и охватывает различные прикладные функции управления, такие, как хранение, поиск и обработку информации. Для обмена информацией управления используются функции DCF и MCF (Message Communication Function - функции передачи сообщений). Они позволяют подсоединить по конкретным физическим компонентам сетей электросвязи агента к менеджеру
Менеджер - агент (согласно рекомендации Х.701).
Менеджер часть распределенной системы управления, которая выдает указания по работе управления и получает извещения.
Агент часть прикладного процесса, которая управляет взаимосвязанными с ней управляемыми объектами. Агент отвечает на команды менеджера. При этом он представляет менеджеру вид объектов и извещения, которые отражают поведение объектов.
Взаимодействие между менеджером, агентом и объектами показано на рисунке.
Схема взаимодействия между менеджером, агентом и управляемыми объектами
В системе менеджер агент может быть реализован обмен точка -точка" и "точка много точек", что значит один менеджер связан с одним агентам или один менеджер связан со многими агентами и наоборот, один агент взаимодействует с несколькими менеджерами Агент может по определенным причинам (например, безопасность информации, согласованность информационной модели и т д.) отвергнуть указания администратора. Менеджер должен быть подготовлен к обработке отрицательной реакции от агента.
Весь обмен между агентом и менеджером состоит из набора операций управления и извещения (уведомления). Все эти операции реализуются путем использования услуг общей информации управления CMIS (Common management information service element) и протокола управления CMIP (Common management information protocol), которые определены в рекомендациях Х.710, Х.711.

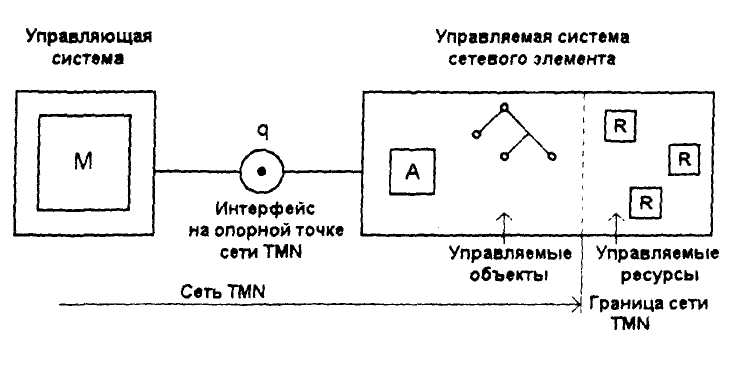

Управляемые объекты в системе "агент - менеджер" представляются в виде описания абстрактных управляемых ресурсов, отражающих состояния реальных ресурсов. На рисунке показана взаимосвязь между объектами и управляемыми ресурсами отдельного сетевого элемента.
Схема
взаимосвязи между объектами и управляемыми
ресурсами сетевого элемента
Пример последовательной взаимосвязи между блоками прикладных функций (процессов) сети TMN, осуществляемой системой агент-менеджер, происходит по информационной модели изображенной на рисунке 2.5
Пример
последовательного взаимодействия в
сети управления
Из рисунка видно, что система B представляет информационную модель в системе A. При осуществлении этого они использует информацию из информационной модели C.
Для реализации рассмотренного выше взаимодействия связывающиеся системы управления должны "знать" следующее
способности используемых протоколов,
функции управления;
классы управляемых объектов;
потребности управляемого объекта.
Эта информация определяется как знание для раздельного управления Знание может существовать независимо от физического интерфейса (взаимодействия), что позволяет реализовывать многоуровневую логическую структуру управления.
Принцип доменов (областей) управления предполагает объединение управляемых объектов в группы. Управляемая группа объектов вместе с менеджером составляет домен (область) управления

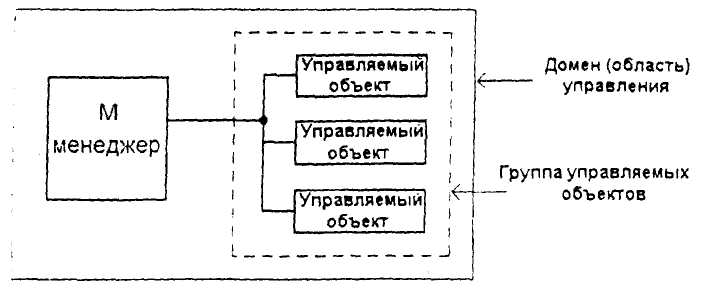

Пример домена управления
Учитывая множественность доменов, между ними можно осуществлять взаимоотношения следующих типов
раздельные домены;
взаимодействующие домены;
автономные домены;
перекрывающиеся домены управления.
Бее взаимодействия управления внутри домена производятся в типовых опорных точках q Для взаимодействия между доменами могут быть использованы опорные точки х и q, т.е. в зависимости от стратегии сети управления TMN.
