Бөгеуілдерді өлшеу.

Жұмыстың мақсаты: бөгеуілдерді өлшеудегі негізгі әдістердегі байланыс құрылғыларын оқып үйрену.

3.1 Теорияның қысқаша бөлімі:

Бөгеуілдер және шуылдар. Бөгеуілдер деп сыртқы токпен берілетін сигналдардың спектрімен сәйкес келетін жиілік спектрінен каналдарда және токтарда пайда болуын айтады.бөгеуілдер пайдалы сигналдармен бірге түрлендіреді,ал ТЖ арнасының шығысында ауыспалы сөйлесу, гармоника тональды шуын туріне шығады.

Бөлек бөгеуілдерден құралған, әртүрлі көз қорегімен қамтамассыз етілген, бір-бірімен коррелиренбеген. Себебі интенсисивті орта бөгеуілдері барлау қуат қосындысымен құралғанын анықтайды.

Қалыптантанған және өлшеуден тұратын бөгеуілдер. Арнада және топтық трактарда байланыстың сапалы болуын қамтамассыз ету үшін тарату сипсттамаларын жоғарғы амал берілетін шамасын қалыптайды, сондықтан өлшенуі тиіс:

Қуатты (қуат деңгейін) суммааралық бөгеуілдер (шуылдар) және де бөлек бөгеуілдерден құралған.

Псофаметрикалық қуат және шуылдар қуаты ТЖ және ГЖ арналарда, уақыт аралығында орталандыру мәнін анықтау.(5с,1мин,1сағ)

Селективті (гармоникалық) бөгеуілдердің қуат деңгейі,шақыру токтарымен және жиілік сигналдары, ток тасушы қалдығымен және бақылау жиіліктерді кернеуді қоректендіретін пульстарді анықтайды.

Өту анықтылығына әсер етуден қорғау.

Модуляция өнімдердің паразиттерінен кернеуді қоректендіретін пульстер сигналынан қорғау.

ТЖЦСТ арналарындағы бөгеуілдерді алып бара жатырған кезде қорғау.

Сонымен қатар дискретті сигналдарды таратуға арналған арналарда импульстардің бөгеуілдер жұмыс уақытына қалыптастырады және өлшейді; қысқа уақыттық сигналдардың үзіліс уақытына қатысты қозғалысына, қателік коэффициентіне шуылдарды бөлек бөгеуіл құраушылары және бөгеуілдерді қорғау (ОУ/ОЗ) номиналды қондырғысынан кейін өлшеу керек, өлшенетін каналдар жүктемесін номиналды кедергіні трактты жағдайын орындағанда:

Импульстарды бөгеуіл уақыт қозғалысының қысқа уақыт қозғалысының қатынасына байланысы (ИБ). Ол суммарлы уақыт қозғалысының қатынасының қатынасын анықтайды, t_кн уақыт бойынша Т_н: t_sin/T_H ұзақтығымен t_n және анализдің берілген деңгейімен Р_а ауысын қатынасы.

Уақыт қозғалысының қысқа уақыт сигнал деңгейін төмендетілген арақатынасын анықтайды, көбірек берілген Р_n көбірек ұзақтығы t_{n ,} бақылау уақыттың қатынасына T_H.

Байланыс құрылғыларына;

р = - 15 дБмО; t_ИП ≥ 0,5 мс; Δр_п = 18- 20 дБ, и t_кn≥ 0,5 мс.

Бұл сұлбаларда бір приборлы ИБ және КБ өлшеу (сурет 3.4 ) шығыс құрылғыларындағы ЖҚ жергілік симметриялық шығыс кедергісінің 600 Ом ара қатынасын қамтамасыз етеді.

3.1 сурет.

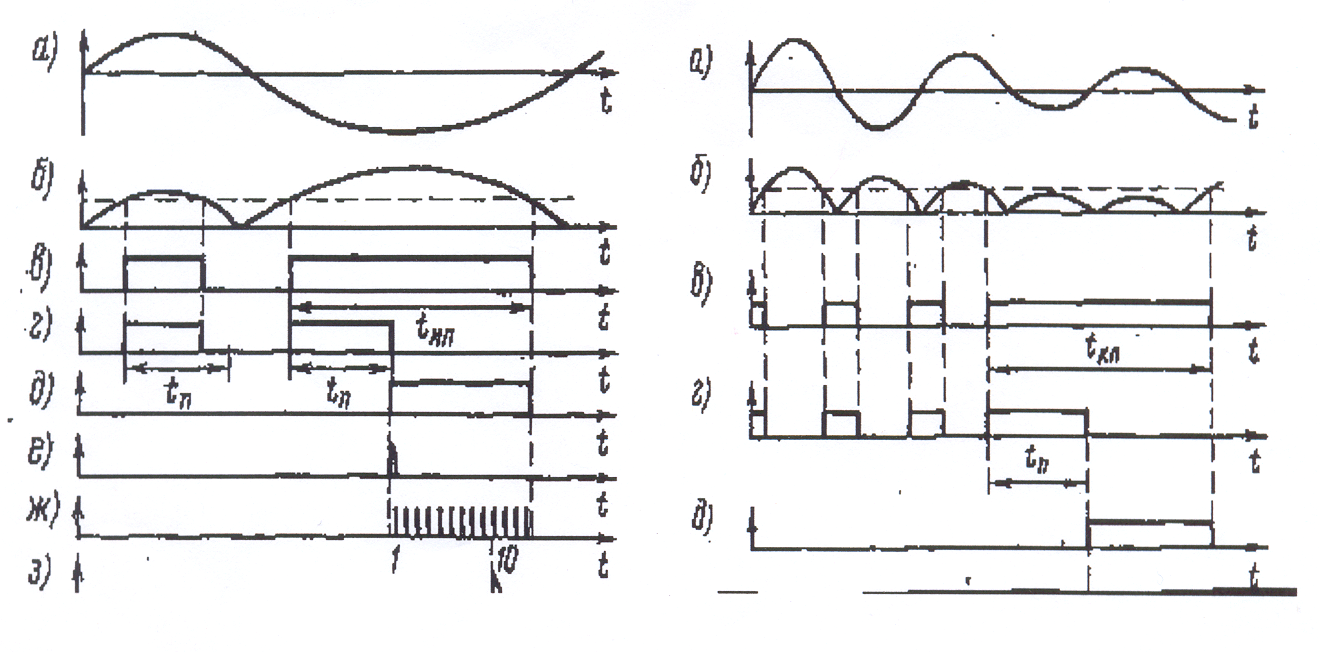

Кернеудің бөлімі КН амплитуданы ауыстырып қосқышта құрылғының сезгіштігімен және деңгейін өзгерулерін анықтайды, бөгеуілдердің өсуін белгілеуін ИБ, ал деңгейдің төмендеуін КБ сигналы өлшейді. Амплитуда дискреминаторы АД екі жарты периодтарды тікелейтін шығындағы амплитуда тұрақты импульстың жүйелейді және ұзақтығында, ИП өлшеу режиміндегі АД шығысында инверторға И қосылады. Сондықтан уақыт дискриминаторы УД импульс фронттарын шығарады, бөгеуіл анализ деңгейінің асуын ара қатынасын анықтайды(сурет 3.2,а.б және в). КБ импульстың шығысында АД өлшену режимінде мүліктенбейді, сондықтан УД фронтын импульстар шығарады және де сол сигнал деңгейінің бастапқыдан төменденуі деңгейінің төмендеуіне ұқсас болып келеді (сурет 3.3,а.б және в). КБ жиілікті өлшеу кезінде сигналды f_c өлшеуде шығаратын бағасының дикриминация t_n жарты периодтағы сигналдан f_s>1/2t_n бір жартылай асуы керек.
