А.4.2.1 Требования к программному обеспечению

К программному обеспечению предъявляется следующие требования:

1. обеспечение функционирования создаваемой программы в пользовательском режиме;

2. реализовать программу в виде отдельных процедур и функций;

Программным обеспечением для проектирования программы эмуляции является среда Embarcadero RAD Studio Delphi 2011. Требуемая операционная система: Microsoft Windows XP, Vista, Seven.

А.4.2.2 Требования к техническому обеспечению

Для нормального функционирования программы предъявляются следующие требования:

1. процессор не ниже Intel Core 2 Duo 2,66 Мгц и выше;

2. видеокарта;

3. 1 Гб оперативной памяти;

4. 5 Mb дискового пространства;

5. SVGA монитор;

6. клавиатура;

7. мышь.

А.4.2.3 Требования к организационному обеспечению

В программную документацию должны входить:

1) пояснительная записка;

2) приложения:

а) техническое задание

б) руководство пользователя;

в) экранные формы;

г) листинги основных блоков программы.

Приложение Б

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Б.1 Комплект поставки ПО

В комплект поставки входят следующие файлы:

1. Kurs.exe – исполняемый файл программного продукта;

2. ЦепКодирование.bmp – рисунок для цепного кодирования;

3. Рисунок.bmp – рисунок для обработки;

Б.2 Описание интерфейса

При запуске программы открывается главное окно выбора операций обработки изображения (см. рис. В.1). Главное окно содержит меню. В пункте меню «Файл» вы можете выбрать такие функции как открыть файл, сохранить, закрыть все окна или выйти из программы (см. рис. Б.1).

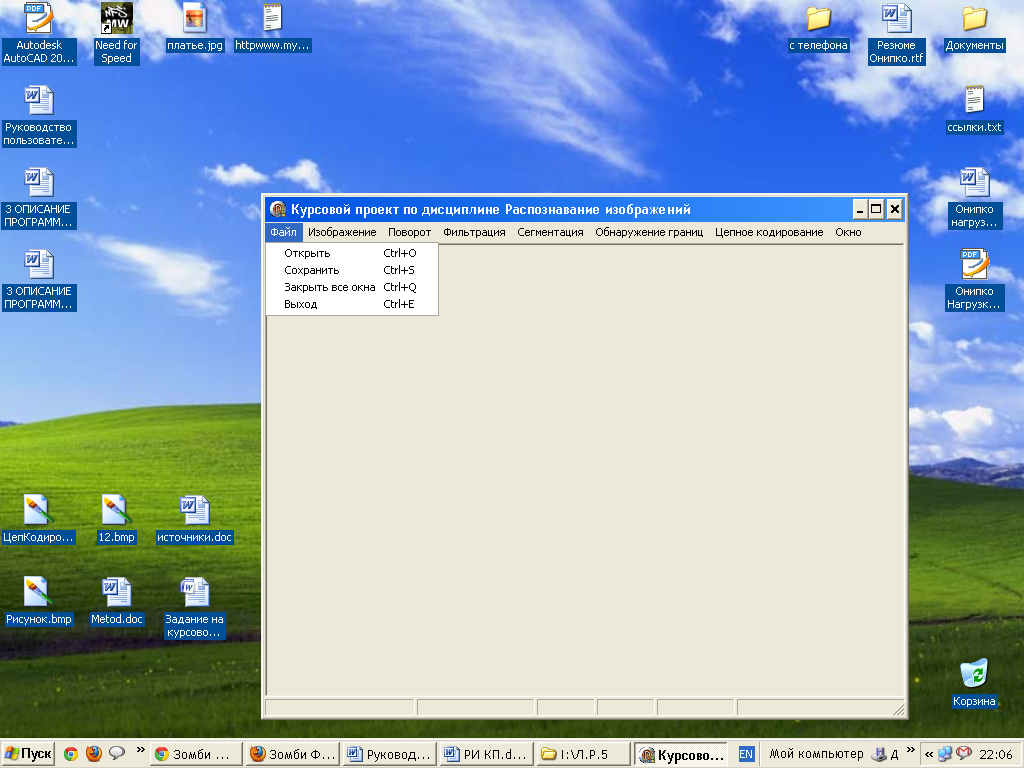

Рисунок Б.1 – Подпункты меню «Файл»

В пункте «Изображение» исходную картинку можно преобразовать в полутоновое (оттенки серого) или вырезать ранее выделенный фрагмент изображения, при этом открывается новое дочернее окошко с вырезанным фрагментом. Внешний вид подпункта меню «Изображение» представлен на рисунке Б.2.

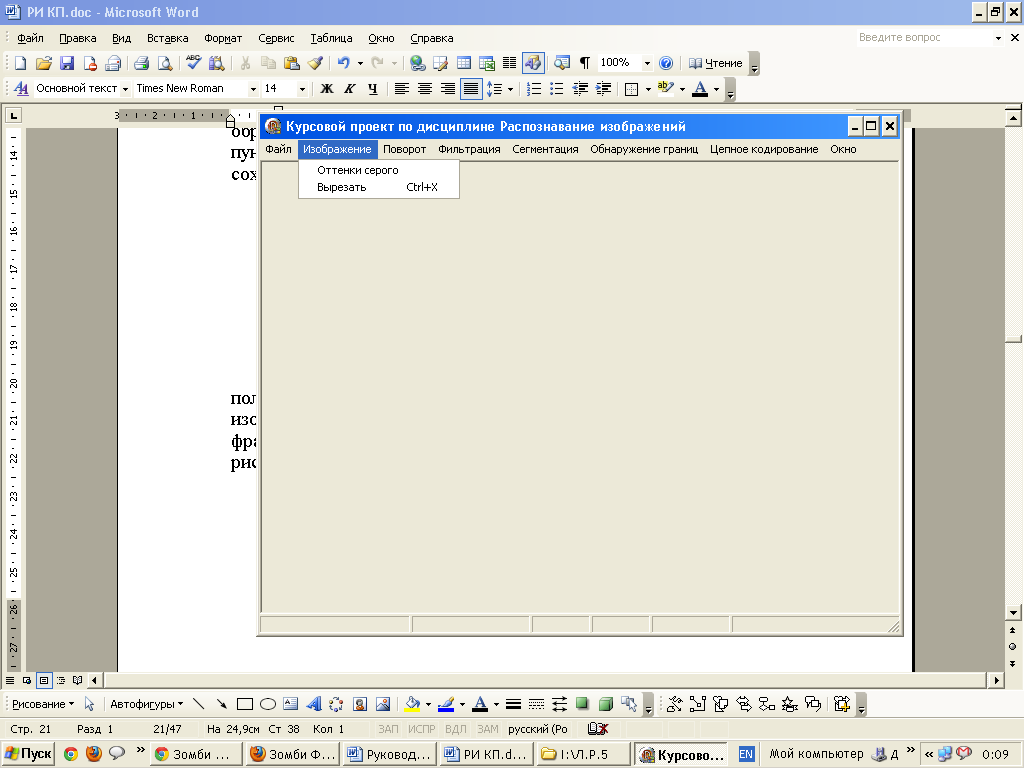

Рисунок Б.2 – Подпункты меню «Изображение»

При нажатии в меню на «Поворот» появляется список возможных поворотов текущего изображения. Список представлен на рисунке Б.3. Пример поворота изображения представлен на рисунке Б.4.

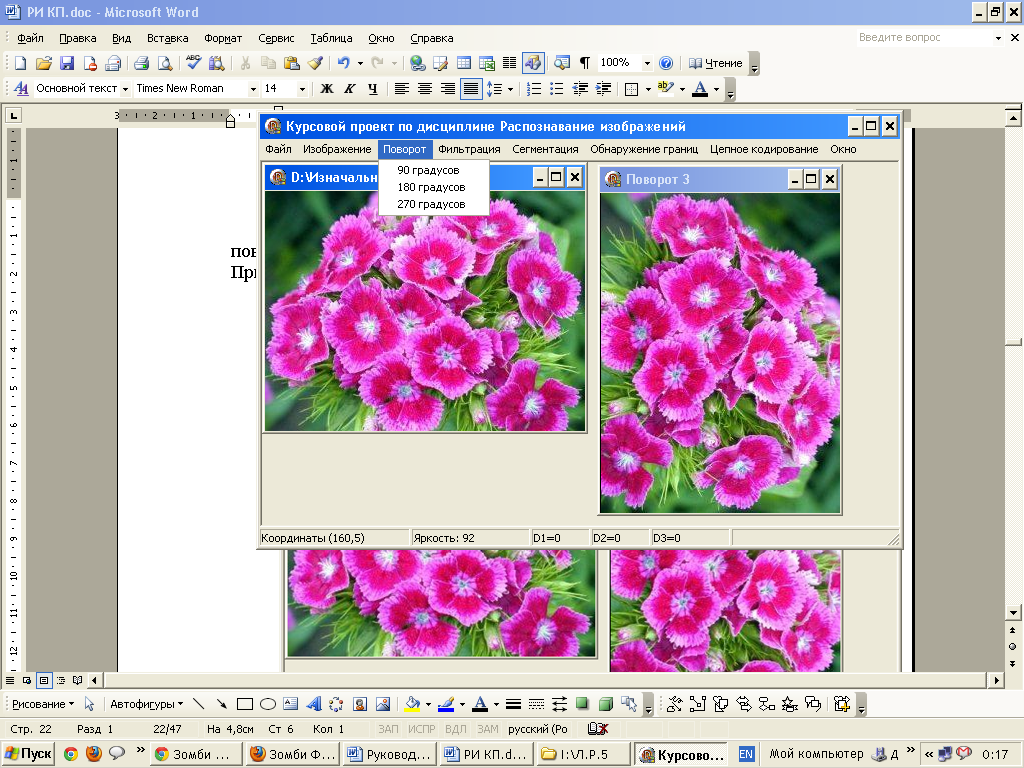

Рисунок Б.3 – Список возможных поворотов

Рисунок Б.4 – Поворот изображения на 90 градусов

В пункте меню «Фильтрация» можно выбрать подпункт гистограмма, аддитивный или импульсный шум, или же один из видов фильтра. Список представлен на рисунках Б.5 и Б.6. На рисунке В.2 представлен пример построенной гистограммы.

Рисунок Б.5 – Виды шума на изображении

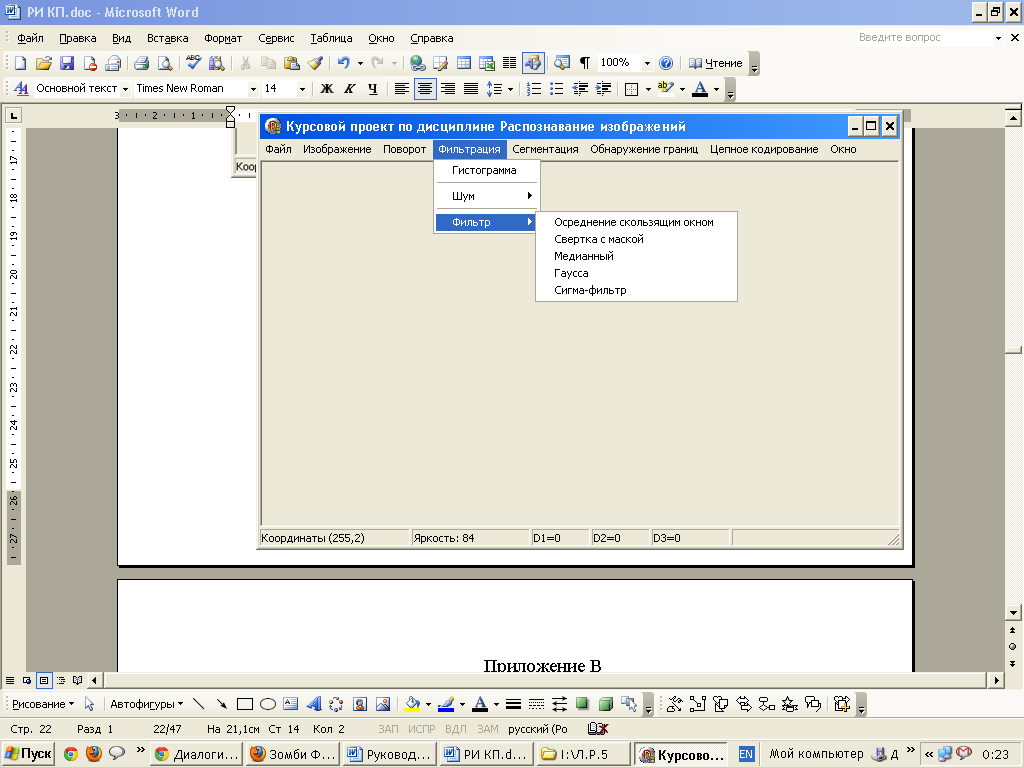

Рисунок Б.6 – Виды фильтров

При нажатии на пункте меню «Сегментация» появляется список видов сегментации изображения (см. рис. Б.7). Примеры сегментации приведены на рисунке В.7.

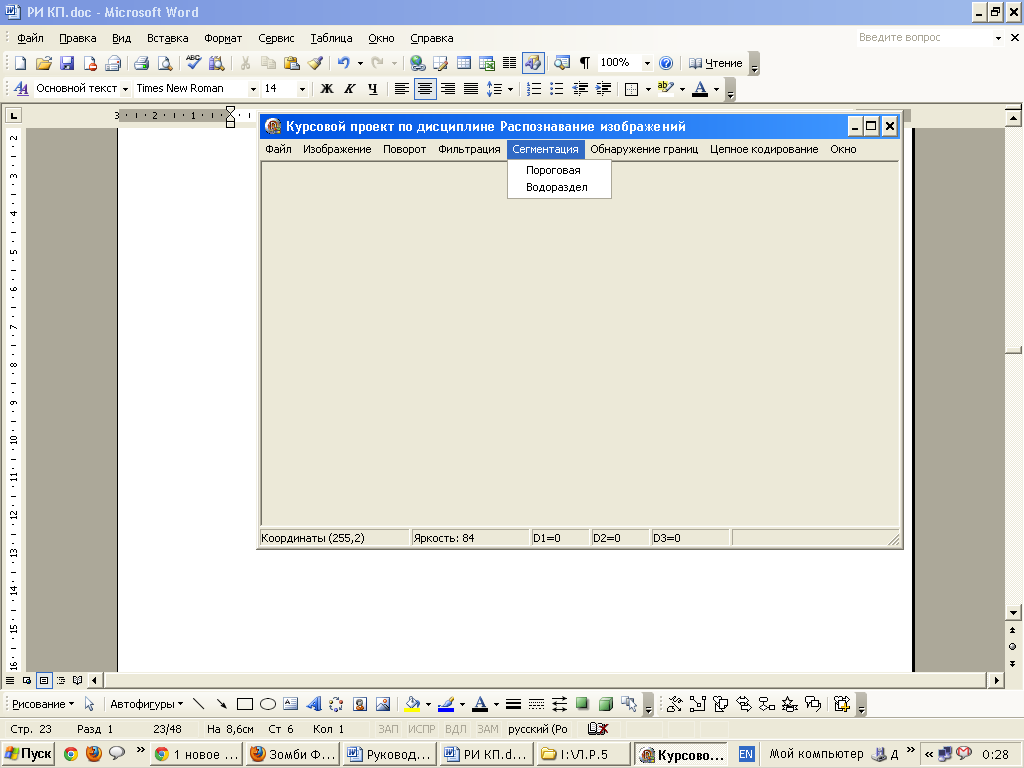

Рисунок Б.7 – Список видов сегментации изображения

В пункте меню «Обнаружение границ» можно выбрать один из способов обнаружения границ на изображении (см. рис. Б.8). Пример обнаружения границ представлен на рисунке В.9.

Рисунок Б.8 – Список способов обнаружения границ на изображении

В пункте меню «Цепное кодирование» реализовано описание границ объектов на изображении с использованием кода Фримена.

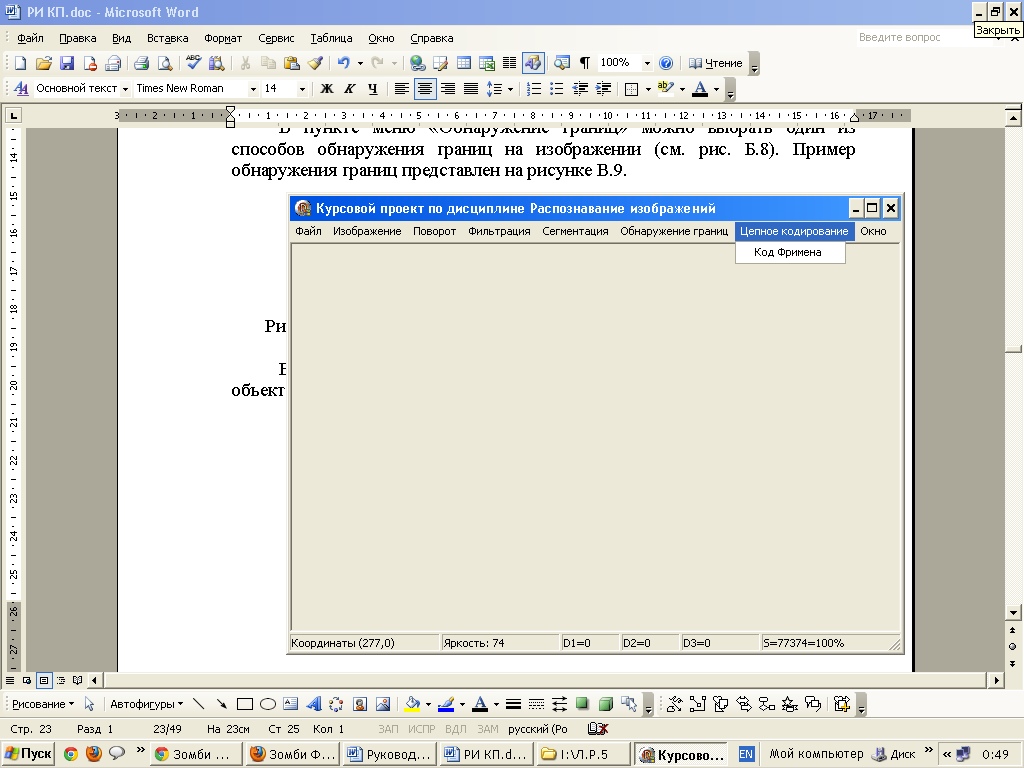

Рисунок Б.9 – Пункт меню «Цепное кодирование»

В статусной строке главного окна программы отображаются текущие координаты указателя мыши, яркость пиксела находящегося под курсором, а также расстояние между двумя пикселами изображения с помощью трех функций, т.е. D1, D2, D3 (см. рис. В.4).

Приложение В

ЭКРАННЫЕ ФОРМЫ

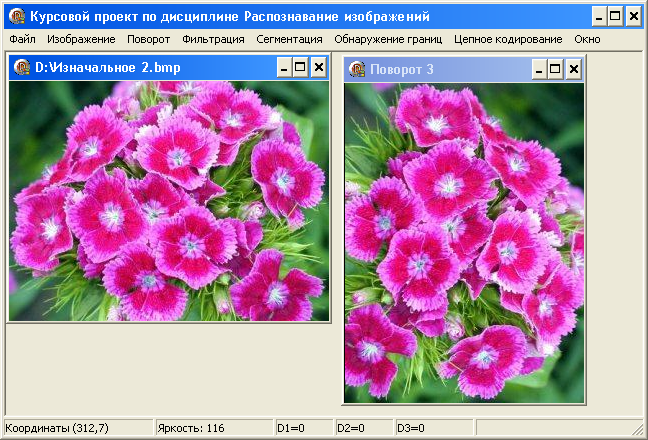

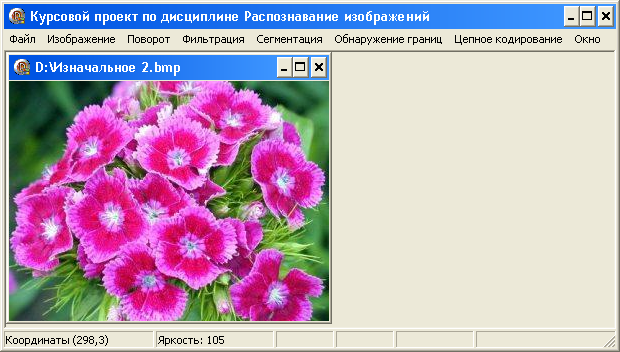

Рисунок В.1 – Главное окно программы

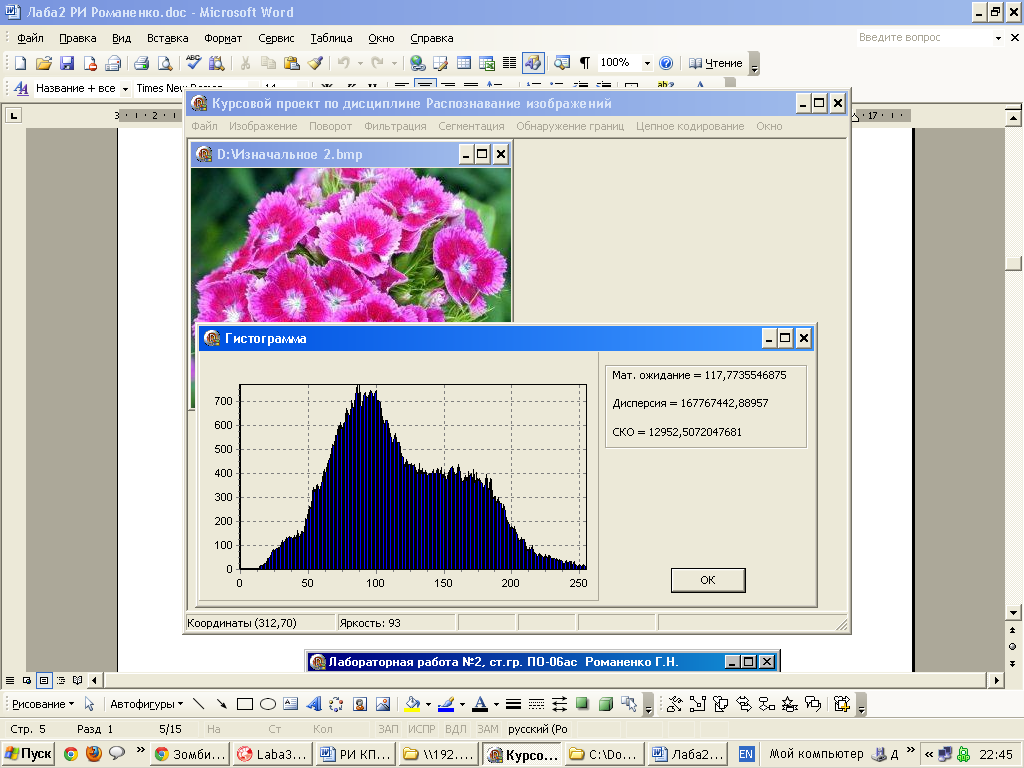

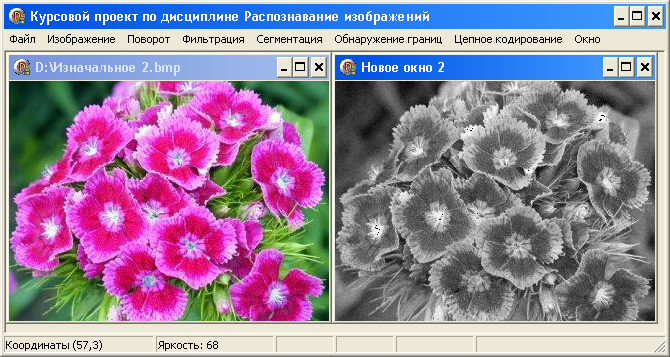

Рисунок В.2 – Гистограмма изображения

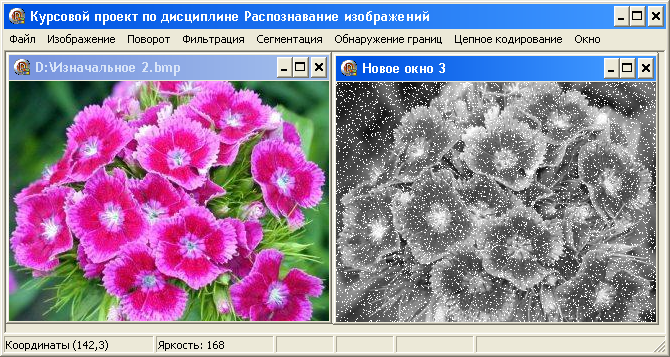

Рисунок В.3 –Аддитивный шум

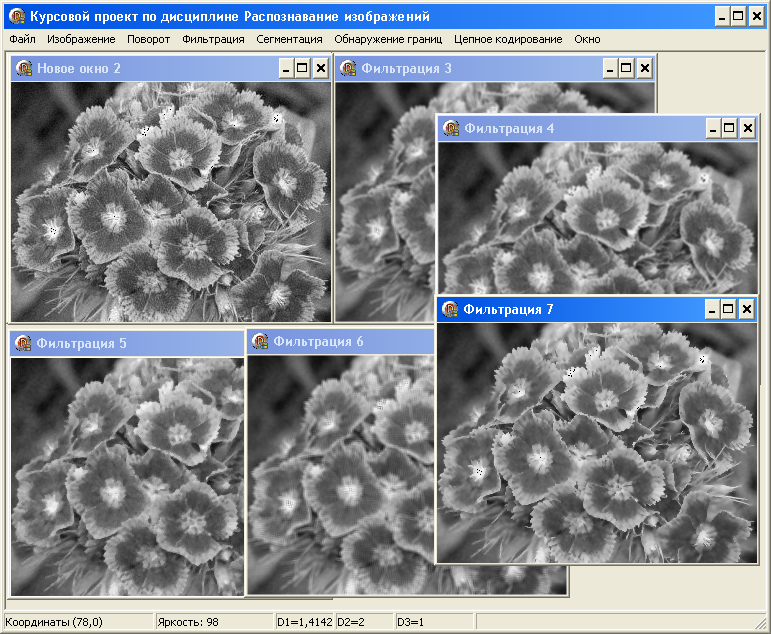

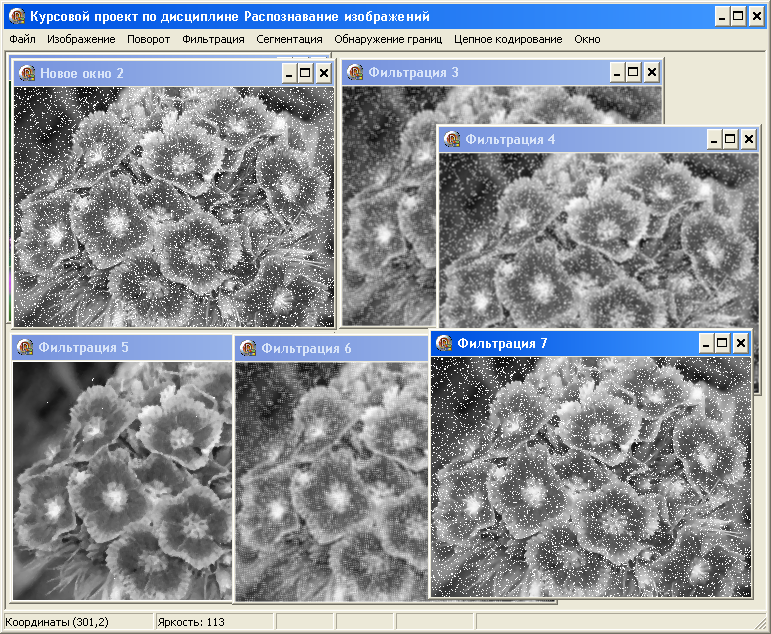

Рисунок В.4 – Аддитивный шум (Фильтрация 3 – осреднение скользящим окном, Фильтрация 4 – свёртка с маской, Фильтрация 5 – медианный, Фильтрация 6 – Гаусса, Фильтрация 7 – Сигма-фильтр)

Рисунок В.5 – Импульсный шум

Рисунок В.6 – Импульсный шум (Фильтрация 3 – осреднение скользящим окном, Фильтрация 4 – свёртка с маской, Фильтрация 5 – медианный, Фильтрация 6 – Гаусса, Фильтрация 7 – Сигма-фильтр)

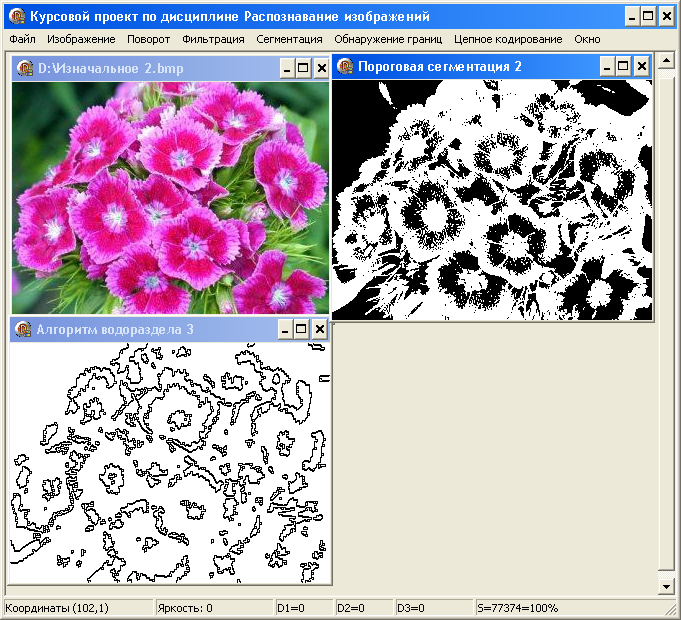

Рисунок В.7 – Примеры сегментации изображения алгоритмом водораздела и пороговой сегментацией

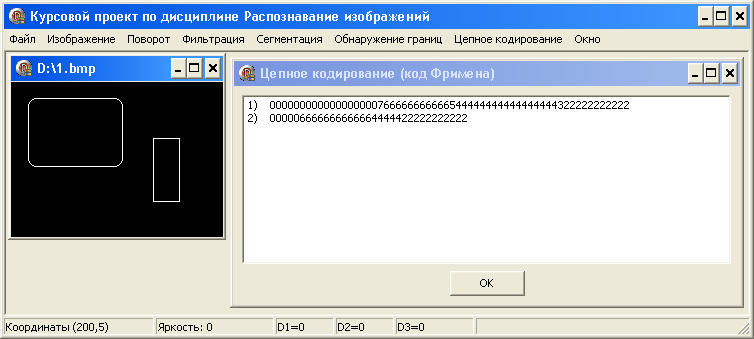

Рисунок В.8 – Цепное кодирование (Код Фримена)

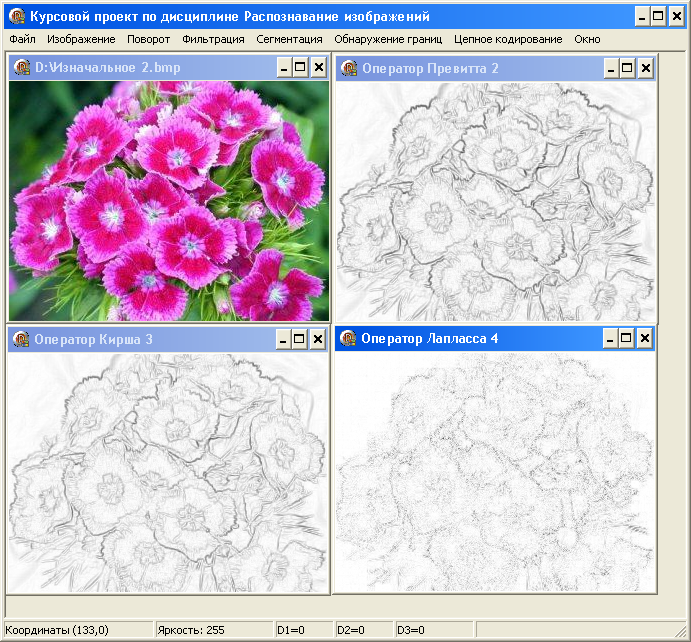

Рисунок В.9 – Алгоритмы обнаружения границ на изображении (оператор Превитта, оператор Кирша, оператор Лапласса)

Приложение Г

ЛИСТИНГ ОСНОВНЫХ БЛОКОВ ПРОГРАММЫ

Г.1 Модуль 1 (Исходный код Main.pas)

unit Main;

interface

uses

Windows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,

Dialogs, StdCtrls, Menus, ExtDlgs, ExtCtrls, Math, Child, ComCtrls;

type

TForm_Main = class(TForm)

MainMenu1: TMainMenu;

N1: TMenuItem;

N2: TMenuItem;

N3: TMenuItem;

N4: TMenuItem;

N5: TMenuItem;

N6: TMenuItem;

N7: TMenuItem;

N8: TMenuItem;

N9: TMenuItem;

N901: TMenuItem;

N1801: TMenuItem;

N2601: TMenuItem;

N10: TMenuItem;

Cascade1: TMenuItem;

Tile1: TMenuItem;

OpenPictureDialog1: TOpenPictureDialog;

SavePictureDialog1: TSavePictureDialog;

N11: TMenuItem;

N12: TMenuItem;

N13: TMenuItem;

N14: TMenuItem;

N15: TMenuItem;

N16: TMenuItem;

N17: TMenuItem;

N18: TMenuItem;

N19: TMenuItem;

N20: TMenuItem;

N21: TMenuItem;

N22: TMenuItem;

N23: TMenuItem;

StatusBar1: TStatusBar;

tuvtynfwbz1: TMenuItem;

N24: TMenuItem;

N25: TMenuItem;

N26: TMenuItem;

N27: TMenuItem;

N28: TMenuItem;

N29: TMenuItem;

N30: TMenuItem;

A1: TMenuItem;

procedure N2Click(Sender: TObject);

procedure N4Click(Sender: TObject);

procedure Cascade1Click(Sender: TObject);

procedure Tile1Click(Sender: TObject);

procedure N7Click(Sender: TObject);

procedure N8Click(Sender: TObject);

procedure N901Click(Sender: TObject);

procedure N1801Click(Sender: TObject);

procedure N2601Click(Sender: TObject);

procedure N3Click(Sender: TObject);

procedure Button1Click(Sender: TObject);

procedure Gray(FCh,tCh: TForm_Child);

procedure N12Click(Sender: TObject);

procedure N15Click(Sender: TObject);

procedure N16Click(Sender: TObject);

procedure N19Click(Sender: TObject);

procedure N20Click(Sender: TObject);

procedure N21Click(Sender: TObject);

procedure N22Click(Sender: TObject);

procedure N23Click(Sender: TObject);

procedure N24Click(Sender: TObject);

procedure N25Click(Sender: TObject);

procedure N27Click(Sender: TObject);

procedure N28Click(Sender: TObject);

procedure N29Click(Sender: TObject);

procedure A1Click(Sender: TObject);

private

Mass: array [0..255] of integer;

moda: integer;

public

end;

var

Form_Main: TForm_Main;

MyRect,MyRect2: TRect;

implementation

uses Gist,Kod;

{$R *.dfm}

//открыть изображение

procedure TForm_Main.N2Click(Sender: TObject);

var FChild: TForm_Child;

begin

if (OpenPictureDialog1.Execute=true) and (FileExists(OpenPictureDialog1.FileName)=true) then

begin

FChild:=TForm_Child.Create(Application);

FChild.Caption:=OpenPictureDialog1.FileName;

FChild.Image1.Picture.Bitmap.LoadFromFile(OpenPictureDialog1.FileName);

FChild.Image1.Width:=FChild.Image1.Picture.Bitmap.Width;

FChild.Image1.Height:=FChild.Image1.Picture.Bitmap.Height;

FChild.ClientWidth:=FChild.Image1.Picture.Bitmap.Width;

FChild.ClientHeight:=FChild.Image1.Picture.Bitmap.Height;

end;

end;

//сохранить

procedure TForm_Main.N3Click(Sender: TObject);

var tempChild: TForm_Child;

begin

if (SavePictureDialog1.Execute=true) then

begin

tempChild:=Tform_Child(ActiveMDIChild);

tempChild.Image1.Picture.Bitmap.SaveToFile(SavePictureDialog1.FileName+'.bmp');

end;

end;

//преобразование в полутоновое

procedure TForm_Main.Gray(FCh,tCh: TForm_Child);

var

i,j: integer;

color: TColor;

Gray: byte;

begin

for i:=0 to 255 do Mass[i]:=0;

for i:=0 to (tCh.Image1.Picture.Width-1) do

for j:=0 to (tCh.Image1.Picture.Height-1) do

begin

color:=tCh.Image1.Canvas.Pixels[i,j];

Gray:=Round((0.30*GetRValue(color))+(0.59*GetGValue(color))+(0.11*GetBValue(color)));

FCh.Image1.Canvas.Pixels[i,j]:=RGB(Gray,Gray,Gray);

Mass[Gray]:=Mass[Gray]+1;

end;

end;

//полутоновое

procedure TForm_Main.N7Click(Sender: TObject);

var

FChild,tempChild: TForm_Child;

begin

if not (ActiveMDIChild=Nil) then

begin

if ActiveMDIChild is TForm_Child then

begin

tempChild:=Tform_Child(ActiveMDIChild);

FChild:=TForm_Child.Create(Application);

FChild.Caption:='Новое окно '+IntToStr(MDIChildCount);

FChild.ClientHeight:=tempChild.ClientHeight;

FChild.ClientWidth:=tempChild.ClientWidth;

FChild.Image1.Width:=tempChild.Image1.Width;

FChild.Image1.Height:=tempChild.Image1.Height;

Gray(FChild,tempChild);

end;

end;

end;

//вырезать

procedure TForm_Main.N8Click(Sender: TObject);

var

FChild,tempChild: TForm_Child;

sizeX,sizeY,sx1,sy1: integer;

i,j: integer;

LFrom,LTo: TColor;

begin

if not (ActiveMDIChild=Nil) then

begin

if ActiveMDIChild is TForm_Child then

begin

tempChild:=Tform_Child(ActiveMDIChild);

if (StrToInt(tempChild.EditSelect.Text)=1) then

begin

FChild:=TForm_Child.Create(Application);

FChild.Caption:='Вырезано '+IntToStr(MDIChildCount);

FChild.ClientHeight:=MyRect.Bottom-MyRect.Top;

FChild.ClientWidth:=MyRect.Right-MyRect.Left;

FChild.Image1.Width:=FChild.ClientWidth;

FChild.Image1.Height:=FChild.ClientHeight;

MyRect2:=Rect(0,0,FChild.ClientWidth,FChild.ClientHeight);

FChild.Image1.Canvas.CopyRect(MyRect2,tempChild.Image1.Canvas,MyRect);

tempChild.Image1.canvas.Pen.Width := 1;

tempChild.Image1.canvas.Pen.Color:=clBlack;

tempChild.Image1.canvas.Pen.Mode := pmBlack;

tempChild.Image1.canvas.Pen.Style:=psSolid;

tempChild.Image1.canvas.Brush.Style:=bsSolid;

tempChild.Image1.canvas.Brush.Color:=clBlack;

tempChild.Image1.Canvas.Rectangle(x1,y1,lx,ly);

end;

end;

end;

end;

//поворот 90

procedure TForm_Main.N901Click(Sender: TObject);

var

FChild,tempChild: TForm_Child;

sizeX,sizeY: integer;

i,j: integer;

begin

if not (ActiveMDIChild=Nil) then

begin

if ActiveMDIChild is TForm_Child then

begin

tempChild:=Tform_Child(ActiveMDIChild);

FChild:=TForm_Child.Create(Application);

FChild.Caption:='Поворот '+IntToStr(MDIChildCount+1);

FChild.ClientHeight:=tempChild.ClientWidth;

FChild.ClientWidth:=tempChild.ClientHeight;

FChild.Image1.Width:=tempChild.Image1.Height;

FChild.Image1.Height:=tempChild.Image1.Width;

end;

for i:=0 to (tempChild.Image1.Picture.Width) do

for j:=0 to (tempChild.Image1.Picture.Height) do

FChild.Image1.Canvas.Pixels[FChild.Image1.Width-j,i]:=tempChild.Image1.Canvas.Pixels[i,j];

end;

end;

//поворот 180

procedure TForm_Main.N1801Click(Sender: TObject);

var

FChild,tempChild: TForm_Child;

sizeX,sizeY: integer;

i,j: integer;

begin

if not (ActiveMDIChild=Nil) then

begin

if ActiveMDIChild is TForm_Child then

begin

tempChild:=Tform_Child(ActiveMDIChild);

FChild:=TForm_Child.Create(Application);

FChild.Caption:='Поворот '+IntToStr(MDIChildCount+1);

FChild.ClientHeight:=tempChild.ClientHeight;

FChild.ClientWidth:=tempChild.ClientWidth;

FChild.Image1.Width:=tempChild.Image1.Width;

FChild.Image1.Height:=tempChild.Image1.Height;

end;

for i:=0 to (tempChild.Image1.Picture.Width) do

for j:=0 to (tempChild.Image1.Picture.Height) do

FChild.Image1.Canvas.Pixels[FChild.Image1.Width-i,FChild.Image1.Height-j]:=tempChild.Image1.Canvas.Pixels[i,j];

end;

end;

//поворот 270

procedure TForm_Main.N2601Click(Sender: TObject);

var

FChild,tempChild: TForm_Child;

sizeX,sizeY: integer;

i,j: integer;

begin

if not (ActiveMDIChild=Nil) then

begin

if ActiveMDIChild is TForm_Child then

begin

tempChild:=Tform_Child(ActiveMDIChild);

FChild:=TForm_Child.Create(Application);

FChild.Caption:='Поворот '+IntToStr(MDIChildCount);

FChild.ClientHeight:=tempChild.ClientWidth;

FChild.ClientWidth:=tempChild.ClientHeight;

FChild.Image1.Width:=tempChild.Image1.Height;

FChild.Image1.Height:=tempChild.Image1.Width;

end;

for i:=0 to (tempChild.Image1.Picture.Width) do

for j:=0 to (tempChild.Image1.Picture.Height) do

FChild.Image1.Canvas.Pixels[j,FChild.Image1.Height-i]:=tempChild.Image1.Canvas.Pixels[i,j];

end;

end;

//закрыть все окна

procedure TForm_Main.N4Click(Sender: TObject);

var i: integer;

begin

for i:=0 to MDIChildCount-1 do MDIChildren[i].Close;

end;

procedure TForm_Main.Button1Click(Sender: TObject);

begin

form_gist.Show;

end;

procedure TForm_Main.Cascade1Click(Sender: TObject);

begin

Cascade;

end;

procedure TForm_Main.Tile1Click(Sender: TObject);

begin

Tile;

end;

//гистограмма

procedure TForm_Main.N12Click(Sender: TObject);

var

tempChild: TForm_Child;

sizeX,sizeY,N: integer;

i,j,mx: integer;

Mat,Disp,Sigma: real;

color: TColor;

Gray: byte;

begin

if not (ActiveMDIChild=Nil) then

begin

if ActiveMDIChild is TForm_Child then

begin

tempChild:=Tform_Child(ActiveMDIChild);

sizeX:=tempChild.Image1.Picture.Bitmap.Width;

sizeY:=tempChild.Image1.Picture.Bitmap.Height;

for i:=0 to 255 do Mass[i]:=0;

Mat:=0; Disp:=0; mx:=0;

N:=tempChild.Image1.Width*tempChild.Image1.Height;

for i:=0 to (tempChild.Image1.Picture.Width-1) do

for j:=0 to (tempChild.Image1.Picture.Height-1) do

begin

color:=tempChild.Image1.Canvas.Pixels[i,j];

Gray:=Round((0.30*GetRValue(color))+(0.59*GetGValue(color))+(0.11*GetBValue(color)));

Mass[Gray]:=Mass[Gray]+1;

if (Mass[Gray]>mx) then mx:=Mass[Gray];

end;

Form_Gist.Chart1.Series[0].Clear();

for i:=0 to 255 do Form_Gist.Chart1.Series[0].AddXY(i,Mass[i],'',clBlue);

//мат.ожидание

for i:=0 to 255 do Mat:=Mat+Mass[i]*i;

Mat:=Mat/N;

Form_Gist.Label1.Caption:='Мат. ожидание = '+FloatToStr(Mat);

//дисперсия

for i:=0 to 255 do Disp:=Disp+Mass[i]*power((i-Mat),2);

Form_Gist.Label2.Caption:='Дисперсия = '+FloatToStr(Disp);

//СКО

Sigma:=sqrt(Disp);

Form_Gist.Label3.Caption:='СКО = '+FloatToStr(Sigma);

Form_Gist.ShowModal;

end;

end;

end;

//аддитивный шум

procedure TForm_Main.N15Click(Sender: TObject);

var

temp,i,j,ur: integer;

tempChild: TForm_Child;

begin

ur:=StrToInt(InputBox('Аддитивный шум', 'Введите уровень шума','20'));

N7Click(Sender);

tempChild:=Tform_Child(ActiveMDIChild);

for i:=0 to (tempChild.Image1.Picture.Width-1) do

for j:=0 to (tempChild.Image1.Picture.Height-1) do

begin

temp:=GetRValue(tempChild.Image1.Canvas.Pixels[i,j])+round(random(ur)-ur/2);

tempChild.Image1.Canvas.Pixels[i,j]:=RGB(temp,temp,temp);

end;

end;

//импульсный шум

procedure TForm_Main.N16Click(Sender: TObject);

var

i,h,w,temp2: integer;

temp: real;

tempChild: TForm_Child;

begin

temp:=StrToFloat(InputBox('Импульсный шум', 'Введите парамер шума','0,1'));

N7Click(Sender);

tempChild:=Tform_Child(ActiveMDIChild);

temp2:=round(temp*(tempChild.Image1.Picture.Height*tempChild.Image1.Picture.Width));

for i:=0 to temp2 do

begin

h:=random(tempChild.Image1.Picture.Height+1);

w:=random(tempChild.Image1.Picture.Width+1);

tempChild.Image1.Canvas.Pixels[w,h]:=RGB(255,255,255);

end;

end;

//осреднение скользящим окном

procedure TForm_Main.N19Click(Sender: TObject);

var

temp,i,j,k,l: integer;

maska: array [0..2,0..2] of integer;

FChild,tempChild: TForm_Child;

begin

maska[0,0]:=1; maska[0,1]:=1; maska[0,2]:=1;

maska[1,0]:=1; maska[1,1]:=1; maska[1,2]:=1;

maska[2,0]:=1; maska[2,1]:=1; maska[2,2]:=1;

if not (ActiveMDIChild=Nil) then

begin

if ActiveMDIChild is TForm_Child then

begin

tempChild:=Tform_Child(ActiveMDIChild);

FChild:=TForm_Child.Create(Application);

FChild.Caption:='Фильтрация '+IntToStr(MDIChildCount);

FChild.ClientHeight:=tempChild.ClientHeight;

FChild.ClientWidth:=tempChild.ClientWidth;

FChild.Image1.Width:=tempChild.Image1.Width;

FChild.Image1.Height:=tempChild.Image1.Height;

for i:=0 to (tempChild.Image1.Picture.Width-1) do

for j:=0 to (tempChild.Image1.Picture.Height-1) do

begin

temp:=0;

for k:=0 to 2 do

for l:=0 to 2 do temp:=temp+maska[k,l]*GetRValue(tempChild.Image1.Canvas.Pixels[i+k-1,j+l-1]);

temp:=round(temp/9);

FChild.Image1.Canvas.Pixels[i,j]:=RGB(temp,temp,temp);

end;

end;

end;

end;

//свертка с маской

procedure TForm_Main.N20Click(Sender: TObject);

var

temp,i,j,k,l: integer;

maska: array [0..2,0..2] of integer;

FChild,tempChild: TForm_Child;

begin

maska[0,0]:=1; maska[0,1]:=2; maska[0,2]:=1;

maska[1,0]:=2; maska[1,1]:=4; maska[1,2]:=2;

maska[2,0]:=1; maska[2,1]:=2; maska[2,2]:=1;

if not (ActiveMDIChild=Nil) then

begin

if ActiveMDIChild is TForm_Child then

begin

tempChild:=Tform_Child(ActiveMDIChild);

FChild:=TForm_Child.Create(Application);

FChild.Caption:='Фильтрация '+IntToStr(MDIChildCount);

FChild.ClientHeight:=tempChild.ClientHeight;

FChild.ClientWidth:=tempChild.ClientWidth;

FChild.Image1.Width:=tempChild.Image1.Width;

FChild.Image1.Height:=tempChild.Image1.Height;

for i:=0 to (tempChild.Image1.Picture.Width-1) do

for j:=0 to (tempChild.Image1.Picture.Height-1) do

begin

temp:=0;

for k:=0 to 2 do

for l:=0 to 2 do temp:=temp+maska[k,l]*GetRValue(tempChild.Image1.Canvas.Pixels[i+k-1,j+l-1]);

temp:=round(temp/16);

FChild.Image1.Canvas.Pixels[i,j]:=RGB(temp,temp,temp);

end;

end;

end;

end;

//медианный

procedure TForm_Main.N21Click(Sender: TObject);

var

temp,i,j,k,l: integer;

mediana: array [0..8] of integer;

FChild,tempChild: TForm_Child;

begin

if not (ActiveMDIChild=Nil) then

begin

if ActiveMDIChild is TForm_Child then

begin

tempChild:=Tform_Child(ActiveMDIChild);

FChild:=TForm_Child.Create(Application);

FChild.Caption:='Фильтрация '+IntToStr(MDIChildCount);

FChild.ClientHeight:=tempChild.ClientHeight;

FChild.ClientWidth:=tempChild.ClientWidth;

FChild.Image1.Width:=tempChild.Image1.Width;

FChild.Image1.Height:=tempChild.Image1.Height;

for i:=1 to (tempChild.Image1.Picture.Width-2) do

for j:=1 to (tempChild.Image1.Picture.Height-2) do

begin

mediana[0]:=GetRValue(tempChild.Image1.Canvas.Pixels[i-1,j-1]);

mediana[1]:=GetRValue(tempChild.Image1.Canvas.Pixels[i,j-1]);

mediana[2]:=GetRValue(tempChild.Image1.Canvas.Pixels[i+1,j-1]);

mediana[3]:=GetRValue(tempChild.Image1.Canvas.Pixels[i-1,j]);

mediana[4]:=GetRValue(tempChild.Image1.Canvas.Pixels[i,j]);

mediana[5]:=GetRValue(tempChild.Image1.Canvas.Pixels[i+1,j]);

mediana[6]:=GetRValue(tempChild.Image1.Canvas.Pixels[i-1,j+1]);

mediana[7]:=GetRValue(tempChild.Image1.Canvas.Pixels[i,j+1]);

mediana[8]:=GetRValue(tempChild.Image1.Canvas.Pixels[i+1,j+1]);

//отсортировать

temp:=1;

while (temp<>0) do

begin

temp:=0;

for k:=0 to 8 do

if (mediana[k]>mediana[k+1]) then

begin

temp:=mediana[k];

mediana[k]:=mediana[k+1];

mediana[k+1]:=temp

end;

end;

FChild.Image1.Canvas.Pixels[i,j]:=RGB(mediana[4],mediana[4],mediana[4]);

end;

end;

end;

end;

//фильтр Гаусса

procedure TForm_Main.N22Click(Sender: TObject);

var

i,j,k,l: integer;

maska: array [0..2,0..2] of real;

temp,t,sum: real;

FChild,tempChild: TForm_Child;

begin

t:=StrToInt(InputBox('Ввод параметров','Введите параметр T:','1'));

sum:=0;

maska[0,0]:=1; maska[0,1]:=2; maska[0,2]:=1;

maska[1,0]:=2; maska[1,1]:=4; maska[1,2]:=2;

maska[2,0]:=1; maska[2,1]:=2; maska[2,2]:=1;

for k:=0 to 2 do

for l:=0 to 2 do

begin

maska[k,l]:=exp(-maska[k,l]/power(t,2));

sum:=sum+maska[k,l];

end;

if not (ActiveMDIChild=Nil) then

begin

if ActiveMDIChild is TForm_Child then

begin

tempChild:=Tform_Child(ActiveMDIChild);

FChild:=TForm_Child.Create(Application);

FChild.Caption:='Фильтрация '+IntToStr(MDIChildCount);

FChild.ClientHeight:=tempChild.ClientHeight;

FChild.ClientWidth:=tempChild.ClientWidth;

FChild.Image1.Width:=tempChild.Image1.Width;

FChild.Image1.Height:=tempChild.Image1.Height;

for i:=0 to (tempChild.Image1.Picture.Width-1) do

for j:=0 to (tempChild.Image1.Picture.Height-1) do

begin

temp:=0;

for k:=0 to 2 do

for l:=0 to 2 do temp:=temp+maska[k,l]*GetRValue(tempChild.Image1.Canvas.Pixels[i+k-1,j+l-1]);

temp:=temp/sum;

FChild.Image1.Canvas.Pixels[i,j]:=RGB(round(temp),round(temp),round(temp));

end;

end;

end;

end;

//сигма-фильтр

procedure TForm_Main.N23Click(Sender: TObject);

var

i,j,k,l,temp,temp2: integer;

kol,col1,col2,c: integer;

sum1,sum2,sigma: real;

FChild,tempChild: TForm_Child;

begin

c:=StrToInt(InputBox('Ввод параметров','Введите параметр С:','1'));

if not (ActiveMDIChild=Nil) then

begin

if ActiveMDIChild is TForm_Child then

begin

tempChild:=Tform_Child(ActiveMDIChild);

FChild:=TForm_Child.Create(Application);

FChild.Caption:='Фильтрация '+IntToStr(MDIChildCount);

FChild.ClientHeight:=tempChild.ClientHeight;

FChild.ClientWidth:=tempChild.ClientWidth;

FChild.Image1.Width:=tempChild.Image1.Width;

FChild.Image1.Height:=tempChild.Image1.Height;

for i:=0 to 255 do sum1:=sum1+Mass[i]*i;

sum1:=sum1/(tempChild.Image1.Width*tempChild.Image1.Height);

for i:=0 to 255 do sum2:=sum2+Mass[i]*power((i-sum1),2);

sum2:=sum2/(tempChild.Image1.Width*tempChild.Image1.Height);

sigma:=sqrt(sum2);

for i:=0 to (tempChild.Image1.Picture.Width-1) do

for j:=0 to (tempChild.Image1.Picture.Height-1) do

begin

col1:=GetRValue(tempChild.Image1.Canvas.Pixels[i,j]);

temp:=0;

temp2:=0;

for k:=0 to 2 do

for l:=0 to 2 do

begin

col2:=GetRValue(tempChild.Image1.Canvas.Pixels[i+k-1,j+l-1]);

if (abs(col2-col1)<c*sigma) then

begin

temp2:=temp2+col2;

temp:=temp+1;

end;

end;

temp2:=round(temp2/temp);

FChild.Image1.Canvas.Pixels[i,j]:=RGB(temp2,temp2,temp2);

end;

end;

end;

end;

//оператор Лапласса

procedure TForm_Main.N29Click(Sender: TObject);

var

i,j,k,l,temp,temp2: integer;

color: TColor;

maska,maska2: array [0..2,0..2] of integer;

FChild,tempChild: TForm_Child;

begin

maska[0,0]:=-1; maska[0,1]:=-1; maska[0,2]:=-1;

maska[1,0]:=-1; maska[1,1]:=8; maska[1,2]:=-1;

maska[2,0]:=-1; maska[2,1]:=-1; maska[2,2]:=-1;

maska2[0,0]:=0; maska2[0,1]:=-1; maska2[0,2]:=0;

maska2[1,0]:=-1; maska2[1,1]:=4; maska2[1,2]:=-1;

maska2[2,0]:=0; maska2[2,1]:=-1; maska2[2,2]:=0;

tempChild:=Tform_Child(ActiveMDIChild);

FChild:=TForm_Child.Create(Application);

FChild.Caption:='Оператор Лапласса '+IntToStr(MDIChildCount);

FChild.ClientHeight:=tempChild.ClientHeight;

FChild.ClientWidth:=tempChild.ClientWidth;

FChild.Image1.Width:=tempChild.Image1.Width;

FChild.Image1.Height:=tempChild.Image1.Height;

for i:=1 to (tempChild.Image1.Picture.Width-2) do

for j:=1 to (tempChild.Image1.Picture.Height-2) do

begin

temp:=0; temp2:=0;

for k:=0 to 2 do

for l:=0 to 2 do

begin

color:=tempChild.Image1.Canvas.Pixels[i+k-1,j+l-1];

temp:=temp+maska[k,l]*Round((0.30*GetRValue(color))+(0.59*GetGValue(color))+(0.11*GetBValue(color)));

temp2:=temp2+maska2[k,l]*Round((0.30*GetRValue(color))+(0.59*GetGValue(color))+(0.11*GetBValue(color)));

end;

temp:=round(temp/8);

temp2:=round(temp2/4);

temp:=round(sqrt(power(temp,2)+power(temp2,2)));

FChild.Image1.Canvas.Pixels[i,j]:=RGB(255-temp,255-temp,255-temp);

end;

end;

//оператор Превитта

procedure TForm_Main.N27Click(Sender: TObject);

var

i,j,k,l,temp,temp2: integer;

color: TColor;

maska: array [0..2,0..2] of integer;

FChild,tempChild: TForm_Child;

begin

maska[0,0]:=1; maska[0,1]:=0; maska[0,2]:=-1;

maska[1,0]:=1; maska[1,1]:=0; maska[1,2]:=-1;

maska[2,0]:=1; maska[2,1]:=0; maska[2,2]:=-1;

tempChild:=Tform_Child(ActiveMDIChild);

FChild:=TForm_Child.Create(Application);

FChild.Caption:='Оператор Превитта '+IntToStr(MDIChildCount);

FChild.ClientHeight:=tempChild.ClientHeight;

FChild.ClientWidth:=tempChild.ClientWidth;

FChild.Image1.Width:=tempChild.Image1.Width;

FChild.Image1.Height:=tempChild.Image1.Height;

for i:=1 to (tempChild.Image1.Picture.Width-2) do

for j:=1 to (tempChild.Image1.Picture.Height-2) do

begin

temp:=0; temp2:=0;

for k:=0 to 2 do

for l:=0 to 2 do

begin

color:=tempChild.Image1.Canvas.Pixels[i+k-1,j+l-1];

temp:=temp+maska[k,l]*Round((0.30*GetRValue(color))+(0.59*GetGValue(color))+(0.11*GetBValue(color)));

temp2:=temp2+maska[l,k]*Round((0.30*GetRValue(color))+(0.59*GetGValue(color))+(0.11*GetBValue(color)));

end;

temp:=round(temp/3);

temp2:=round(temp2/3);

temp:=round(sqrt(power(temp,2)+power(temp2,2)));

FChild.Image1.Canvas.Pixels[i,j]:=RGB(255-temp,255-temp,255-temp);

end;

end;

//оператор Кирша

procedure TForm_Main.N28Click(Sender: TObject);

var

i,j,k,l,temp,temp2: integer;

color: TColor;

maska: array [0..2,0..2] of integer;

FChild,tempChild: TForm_Child;

begin

maska[0,0]:=5; maska[0,1]:=5; maska[0,2]:=5;

maska[1,0]:=-3; maska[1,1]:=0; maska[1,2]:=-3;

maska[2,0]:=-3; maska[2,1]:=-3; maska[2,2]:=-3;

tempChild:=Tform_Child(ActiveMDIChild);

FChild:=TForm_Child.Create(Application);

FChild.Caption:='Оператор Кирша '+IntToStr(MDIChildCount);

FChild.ClientHeight:=tempChild.ClientHeight;

FChild.ClientWidth:=tempChild.ClientWidth;

FChild.Image1.Width:=tempChild.Image1.Width;

FChild.Image1.Height:=tempChild.Image1.Height;

for i:=1 to (tempChild.Image1.Picture.Width-2) do

for j:=1 to (tempChild.Image1.Picture.Height-2) do

begin

temp:=0; temp2:=0;

for k:=0 to 2 do

for l:=0 to 2 do

begin

color:=tempChild.Image1.Canvas.Pixels[i+k-1,j+l-1];

temp:=temp+maska[k,l]*Round((0.30*GetRValue(color))+(0.59*GetGValue(color))+(0.11*GetBValue(color)));

temp2:=temp2+maska[l,k]*Round((0.30*GetRValue(color))+(0.59*GetGValue(color))+(0.11*GetBValue(color)));

end;

temp:=round(temp/15);

temp2:=round(temp2/15);

temp:=round(sqrt(power(temp,2)+power(temp2,2)));

FChild.Image1.Canvas.Pixels[i,j]:=RGB(255-temp,255-temp,255-temp);

end;

end;

//цепное кодирование

procedure TForm_Main.A1Click(Sender: TObject);

var

i,j,k,l,temp: integer;

tempChild: TForm_Child;

w,h,sw,sh,kol_object: integer;

s_mass: array [0..100,0..100] of integer;

originalColor: TColor;

kod_F: string;

ind_w,ind_h: integer;

begin

if not (ActiveMDIChild=Nil) then

begin

temp:=StrToInt(InputBox('Цепное кодирование', 'Введите количество пикселей в на квадрат сетки','5'));

tempChild:=Tform_Child(ActiveMDIChild);

w:=tempChild.Image1.Width;

h:=tempChild.Image1.Height;

sw:=round(w/temp); sh:=round(h/temp);

Form_Kod.Memo1.Clear;

// заполняем массив сетки 0

for i:=0 to sw-1 do

for j:=0 to sh-1 do s_mass[i,j]:=0;

//считаем ср. яркость каждого квадрата

for i:=0 to sw-1 do

for j:=0 to sh-1 do

begin

//считываем все пиксели квадрата и записываем их

for k:=0 to temp-1 do

for l:=0 to temp-1 do

begin

originalColor:=tempChild.Image1.Canvas.Pixels[i*temp+k, j*temp+l];

s_mass[i,j]:=s_mass[i,j]+GetRValue(originalColor);

end;

s_mass[i,j]:=round(s_mass[i,j]/(temp*temp));

end;

kod_F:='';

kol_object:=1;

//основная функция

for i:=0 to sw-1 do

for j:=0 to sh-1 do

begin

if (s_mass[i,j]>0) then

begin

ind_w:=i;

ind_h:=j;

while(true) do

begin

//выходим если вокруг все 0 или -1

if ( ((s_mass[ind_w-1,ind_h-1]=-1) or (s_mass[ind_w-1,ind_h-1]=0))

and ((s_mass[ind_w,ind_h-1]=-1) or (s_mass[ind_w,ind_h-1]=0))

and ((s_mass[ind_w+1,ind_h-1]=-1) or (s_mass[ind_w+1,ind_h-1]=0))

and ((s_mass[ind_w-1,ind_h]=-1) or (s_mass[ind_w-1,ind_h]=0))

and ((s_mass[ind_w+1,ind_h]=-1) or (s_mass[ind_w+1,ind_h]=0))

and ((s_mass[ind_w-1,ind_h+1]=-1) or (s_mass[ind_w-1,ind_h+1]=0))

and ((s_mass[ind_w,ind_h+1]=-1) or (s_mass[ind_w,ind_h+1]=0))

and ((s_mass[ind_w+1,ind_h+1]=-1) or (s_mass[ind_w+1,ind_h+1]=0)))

then

begin

break;

end;

//если граница уходит за картинку

if (((ind_w-1)<0) or ((ind_h-1)<0) or ((ind_w+1)>=sw) or ((ind_h+1)>=sh)) then

begin

break;

end;

//3

if ((s_mass[ind_w-1,ind_h-1]>=s_mass[ind_w,ind_h-1])

and (s_mass[ind_w-1,ind_h-1]>=s_mass[ind_w+1,ind_h-1])

and (s_mass[ind_w-1,ind_h-1]>=s_mass[ind_w-1,ind_h])

and (s_mass[ind_w-1,ind_h-1]>=s_mass[ind_w+1,ind_h])

and (s_mass[ind_w-1,ind_h-1]>=s_mass[ind_w-1,ind_h+1])

and (s_mass[ind_w-1,ind_h-1]>=s_mass[ind_w,ind_h+1])

and (s_mass[ind_w-1,ind_h-1]>=s_mass[ind_w+1,ind_h+1])) then

begin

kod_F:=kod_F+'3';

s_mass[ind_w,ind_h]:=-1;

ind_w:=ind_w-1;

ind_h:=ind_h-1;

end

else

begin

//2

if ((s_mass[ind_w,ind_h-1]>=s_mass[ind_w-1,ind_h-1])

and (s_mass[ind_w,ind_h-1]>=s_mass[ind_w+1,ind_h-1])

and (s_mass[ind_w,ind_h-1]>=s_mass[ind_w-1,ind_h])

and (s_mass[ind_w,ind_h-1]>=s_mass[ind_w+1,ind_h])

and (s_mass[ind_w,ind_h-1]>=s_mass[ind_w-1,ind_h+1])

and (s_mass[ind_w,ind_h-1]>=s_mass[ind_w,ind_h+1])

and (s_mass[ind_w,ind_h-1]>=s_mass[ind_w+1,ind_h+1])) then

begin

kod_F:=kod_F+'2';

s_mass[ind_w,ind_h]:=-1;

ind_h:=ind_h-1;

end

else

begin

//1

if ((s_mass[ind_w+1,ind_h-1]>=s_mass[ind_w-1,ind_h-1])

and (s_mass[ind_w+1,ind_h-1]>=s_mass[ind_w,ind_h-1])

and (s_mass[ind_w+1,ind_h-1]>=s_mass[ind_w-1,ind_h])

and (s_mass[ind_w+1,ind_h-1]>=s_mass[ind_w+1,ind_h])

and (s_mass[ind_w+1,ind_h-1]>=s_mass[ind_w-1,ind_h+1])

and (s_mass[ind_w+1,ind_h-1]>=s_mass[ind_w,ind_h+1])

and (s_mass[ind_w+1,ind_h-1]>=s_mass[ind_w+1,ind_h+1])) then

begin

kod_F:=kod_F+'1';

s_mass[ind_w,ind_h]:=-1;

ind_w:=ind_w+1;

ind_h:=ind_h-1;

end

else

begin

//0

if ((s_mass[ind_w+1,ind_h]>=s_mass[ind_w-1,ind_h-1])

and (s_mass[ind_w+1,ind_h]>=s_mass[ind_w,ind_h-1])

and (s_mass[ind_w+1,ind_h]>=s_mass[ind_w+1,ind_h-1])

and (s_mass[ind_w+1,ind_h]>=s_mass[ind_w-1,ind_h])

and (s_mass[ind_w+1,ind_h]>=s_mass[ind_w-1,ind_h+1])

and (s_mass[ind_w+1,ind_h]>=s_mass[ind_w,ind_h+1])

and (s_mass[ind_w+1,ind_h]>=s_mass[ind_w+1,ind_h+1])) then

begin

kod_F:=kod_F+'0';

s_mass[ind_w,ind_h]:=-1;

ind_w:=ind_w+1;

end

else

begin

//7

if ((s_mass[ind_w+1,ind_h+1]>=s_mass[ind_w-1,ind_h-1])

and (s_mass[ind_w+1,ind_h+1]>=s_mass[ind_w,ind_h-1])

and (s_mass[ind_w+1,ind_h+1]>=s_mass[ind_w+1,ind_h-1])

and (s_mass[ind_w+1,ind_h+1]>=s_mass[ind_w-1,ind_h])

and (s_mass[ind_w+1,ind_h+1]>=s_mass[ind_w+1,ind_h])

and (s_mass[ind_w+1,ind_h+1]>=s_mass[ind_w-1,ind_h+1])

and (s_mass[ind_w+1,ind_h+1]>=s_mass[ind_w,ind_h+1])) then

begin

kod_F:=kod_F+'7';

s_mass[ind_w,ind_h]:=-1;

ind_w:=ind_w+1;

ind_h:=ind_h+1;

end

else

begin

//6

if ((s_mass[ind_w,ind_h+1]>=s_mass[ind_w-1,ind_h-1])

and (s_mass[ind_w,ind_h+1]>=s_mass[ind_w,ind_h-1])

and (s_mass[ind_w,ind_h+1]>=s_mass[ind_w+1,ind_h-1])

and (s_mass[ind_w,ind_h+1]>=s_mass[ind_w-1,ind_h])

and (s_mass[ind_w,ind_h+1]>=s_mass[ind_w+1,ind_h])

and (s_mass[ind_w,ind_h+1]>=s_mass[ind_w-1,ind_h+1])

and (s_mass[ind_w,ind_h+1]>=s_mass[ind_w+1,ind_h+1])) then

begin

kod_F:=kod_F+'6';

s_mass[ind_w,ind_h]:=-1;

ind_h:=ind_h+1;

end

else

begin

//5

if ((s_mass[ind_w-1,ind_h+1]>=s_mass[ind_w-1,ind_h-1])

and (s_mass[ind_w-1,ind_h+1]>=s_mass[ind_w,ind_h-1])

and (s_mass[ind_w-1,ind_h+1]>=s_mass[ind_w+1,ind_h-1])

and (s_mass[ind_w-1,ind_h+1]>=s_mass[ind_w-1,ind_h])

and (s_mass[ind_w-1,ind_h+1]>=s_mass[ind_w+1,ind_h])

and (s_mass[ind_w-1,ind_h+1]>=s_mass[ind_w,ind_h+1])

and (s_mass[ind_w-1,ind_h+1]>=s_mass[ind_w+1,ind_h+1])) then

begin

kod_F:=kod_F+'5';

s_mass[ind_w,ind_h]:=-1;

ind_w:=ind_w-1;

ind_h:=ind_h+1;

end

else

begin

kod_F:=kod_F+'4';

s_mass[ind_w,ind_h]:=-1;

ind_w:=ind_w-1;

end;

end;

end;

end;

end;

end;

end;

end;

if (Length(kod_F)>10) then

begin

Form_Kod.Show;

Form_Kod.Memo1.Lines.Add(inttostr(kol_object)+') '+kod_F) ;

kol_object:=kol_object+1;

kod_F:='';

end;

end;

end;

end;

end;

end.

Г.2 Модуль 2 (Исходный код Child.pas)

unit Child;

interface

uses

Windows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,

Dialogs, ExtCtrls, ComCtrls, StdCtrls, Math;

type

TForm_Child = class(TForm)

EditSelect: TEdit;

Image1: TImage;

procedure FormClose(Sender: TObject; var Action: TCloseAction);

procedure Image1MouseDown(Sender: TObject; Button: TMouseButton;

Shift: TShiftState; X, Y: Integer);

procedure Image1MouseMove(Sender: TObject; Shift: TShiftState; X,

Y: Integer);

procedure Image1MouseUp(Sender: TObject; Button: TMouseButton;

Shift: TShiftState; X, Y: Integer);

private

public

end;

var

Form_Child: TForm_Child;

Selection: integer=0;

x1: integer=0;

x2: integer=0;

y1: integer=0;

y2: integer=0;

Selected: integer=0;

lx,ly: integer;

implementation

uses Main;

{$R *.dfm}

procedure TForm_Child.FormClose(Sender: TObject; var Action: TCloseAction);

begin

Action:=caFree;

end;

procedure TForm_Child.Image1MouseDown(Sender: TObject; Button: TMouseButton;

Shift: TShiftState; X, Y: Integer);

begin

if (X>0) and (X<ClientWidth) and (Y>0) and (Y<ClientHeight) and (Button=mbLeft) then

begin

if (Selected=1) then Image1.Canvas.Rectangle(x1,y1,lx,ly);

Selection:=1;

EditSelect.Text:=IntToStr(Selection);

x1:=X; y1:=Y; lx:=X; ly:=Y;

Main.MyRect:=Rect(x1,y1,lx,ly);

end;

end;
