2.7 Клапаны
Всасывающий и нагнетательный клапаны осуществляют газораспределение пара холодильного агента при работе компрессора.
Всасывающий
клапан предназначен для пропуска пара
хладона из полости всасывания в полость
цилиндра при движении поршня сверху
вниз. Он открывается при достижении
давления в цилиндре несколько ниже (до
0,3
)
давления всасывания. Когда давление в
цилиндре выше давления всасывания –
клапан закрыт.
Нагнетательный клапан служит для выпуска пара холодильного агента из полости цилиндра в нагнетательную полость при движении поршня снизу вверх. Он открывается при достижении давления в цилиндре выше (до 0,7 ) давления нагнетания. При давлении в цилиндре ниже давления нагнетания – клапан закрыт.
В компрессоре клапаны могут располагаться различным образом: в крышке цилиндра, радиально по бокам цилиндра, по бокам непосредственно у зеркала, в днище поршня и т. д.
Основными элементами любого клапана являются пластина, седло, на котором лежит пластина, закрывая сечение для прохода, и направляющая пластина (розетка) для ограничения подъема над седлом. Во многих компрессорах пластины прижимаются к седлу пружиной.
В холодильных компрессорах применяются кольцевые, полосовые, пятачковые и лепестковые клапаны. Эти клапаны, как правило, самодействующие, то есть открываются под действием разности давлений с двух сторон, а закрываются под действием упругой пластины или пружины.
Кольцевые
клапаны применяются в основном в средних
и крупных непрямоточных компрессорах.
Пластины клапанов имеют кольцевую
форму, толщина которой равна
мм. Для обеспечения своевременного
закрывания клапана по периметру пластины
размещены цилиндрические стальные
пружины.

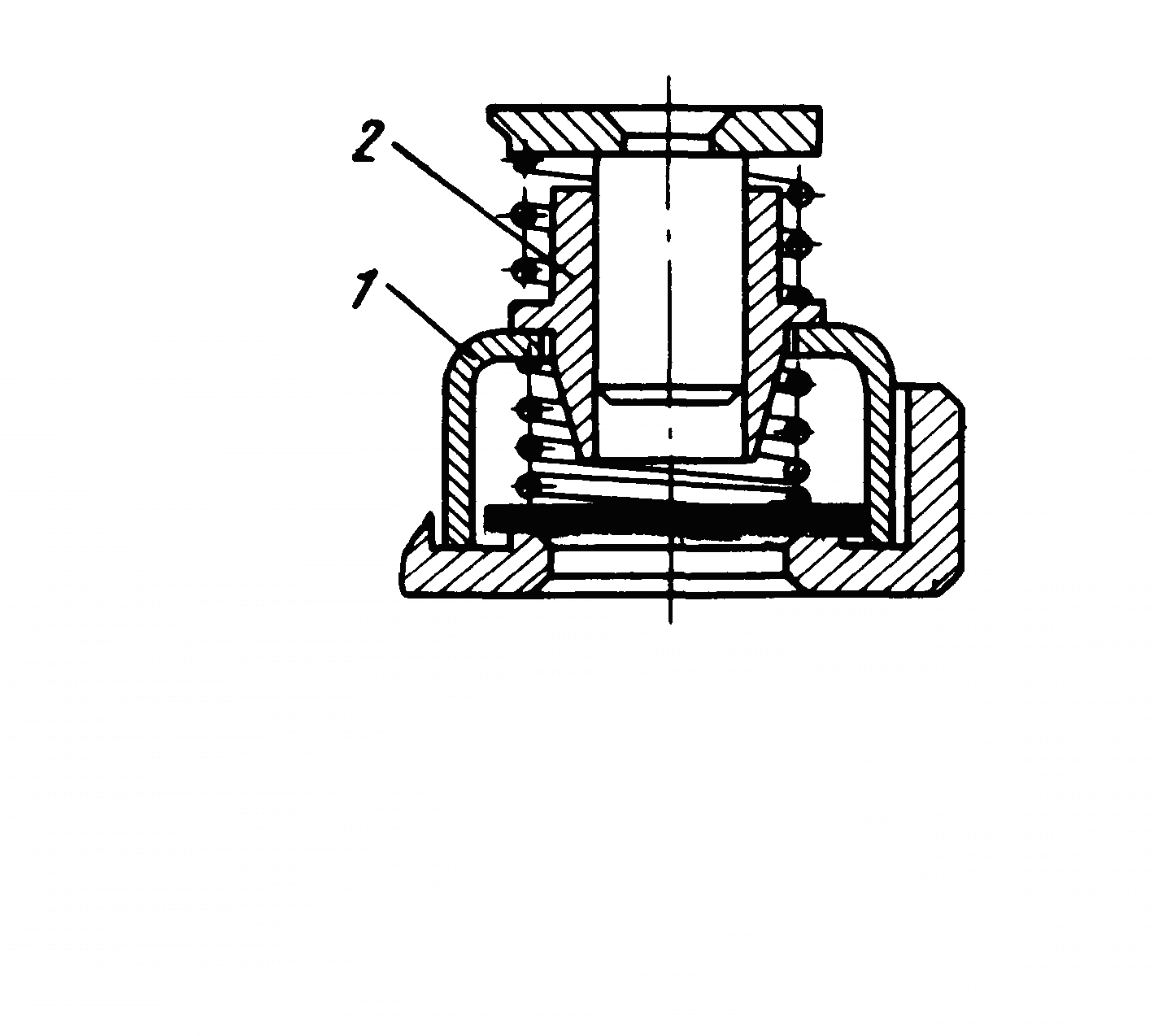

Рисунок 16 – Нагнетательный клапан с пятачковой пружиной
1 - розетка; 2 - направляющая втулка.
Пятачковые клапаны применяются чаще всего в компрессорах малой и средней производительности (рисунок 16). Пластины пятачковых клапанов имеют круглую форму (форму пятака) и прижимаются к седлу при помощи рабочей пружины. Клапаны такого типа имеют лучшую статическую полость, что играет положительную роль в автоматизированных компрессорах.
Полосовые клапаны используются преимущественно в прямоточных компрессорах. В них всасывающие полосовые клапаны расположены в верхней части поршня (рисунок 17). Пластина клапана, свободно лежащая на седле, при подъеме прижимается к ограничителю, форма которого соответствует линии прогиба, равномерно нагруженной балки на двух опорах. Эти клапаны имеют малый относительный мертвый объем.

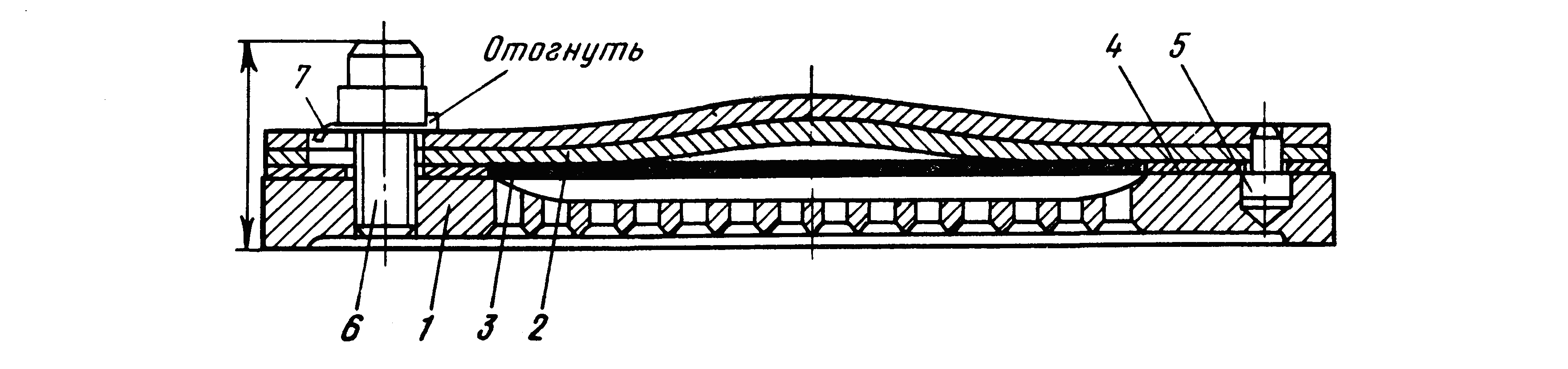

Рисунок 17 – Полосовой нагнетательный клапан компрессора АУ200
1 - седло; 2 - розетка; 3 - пластина; 4 - ограничитель; 5 - штифт; 6 - болт; 7 - шайба стопорная.
Лепестковые клапаны представляют собой пластины различной конфигурации. Пластины, как правило, консольного типа, закреплены с одной стороны штифтами. Другой конец пластины свободно поднимается над клапанной доской, пропуская пар. Такие клапаны используются в компрессорах малой производительности.
Для предотвращения аварии при попадании жидкости в полость цилиндра служит буферная пружина. Она обеспечивает возможность увеличения подъема клапанной пластины в случае влажного хода компрессора.
Седла и розетки клапанов выполняются из термообработанной углеродистой стали 45,40Х, из высококачественного чугуна СЧ21 или стального литья по выполненным моделям. Для клапанов применяются листовые хромистые легированные стали Х18Н9Т, 70С2ХА, 30ХГСА и др. с термической обработкой, с обработкой в расплаве синтетических сплавов или стали электрошлакового переплава.
