2.2 Ручной аварийно-спасательный инструмент.

К ручному немеханизированному инструменту (рис. 2.11) относятся пожарные багры, ломы, крюки, топоры, столярные ножовки, ножницы для резки электропрово­дов. В комплект оборудования пожарных автомобилей может включаться и другой инструмент, например, гидравлические ножницы для резки арматуры. На рис. показаны общие виды багров и ломов.

Пожарные багры предназначены для разборки кровель, стен, перегородок, стропил и других частей конструкций зданий и растаскивания горючих мате­риалов. На пожарах используют багры двух типов.

Багор пожарный металлический (БПМ) (рис. 2.11а) состоит из крюка 1, ко­пья 2, металлического стержня 3 и рукоятки 4, Стержень изготовлен из трубы диаметром 20 мм. Крюк и копье изготовлены из стали Ст45 и подвергаются термической обработке. Крюк и металлическое кольцо приварены к стержню. Этими баграми укомплектовываются пожарные автомобили.

Багор пожарный насадной (БПН) (рис. 2.11б) состоит из деревянного стержня, на который насаживается и крепится крюк с копьем. Деревянные стержни изготавливаются из твердой древесины – березы, граба, бука.

Основные характеристики багров приведены в таблице 2.3.

Таблица 2.3

Техническая характеристика багров

Обозначение багра	Длина багра, мм	Длина крюка, мм	Масса, кг
БПМ	2000	180	5
БПН	630	180	2

Лом пожарный тяжёлый (ЛПТ) (рис. 2.11в) – предназначен для выполнения работ требующих значительных физических усилий при разборке и вскрытии конструкций, вскрытия деревянных полов и т.д.

Лом пожарный лёгкий (ЛПЛ) (рис. 2.11д) – применяется для открывания крышек колодцев пожарных гидрантов, вскрытия запоров и замков дверей, окон, вскрытия конструкций, имеющих плотное соединение, вскрытие кровли, обрешётки и т.д.

Лом пожарный универсальный (ЛПУ) (рис. 2.11е) – применяется для работы в случаях, когда нельзя применить другой инструмент из-за ограниченных размеров помещения. Ломы изготовляются диаметром 20-30 мм, длиной 600-1200 мм, ломы испытывают на изгиб под нагрузкой 60кг, вес лома – 1,5 – 7,5кг.

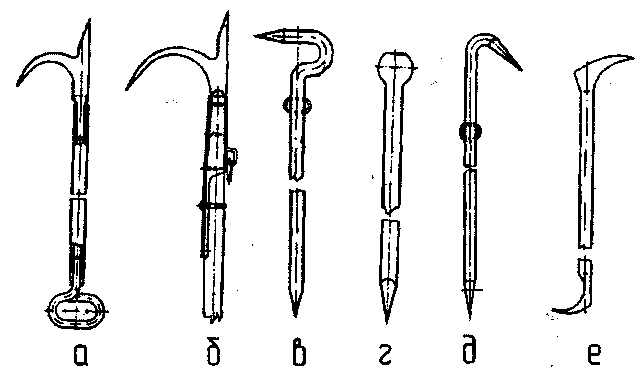

Рис. 2.11: Багры и ломы пожарные: а - багор металлический; б — багор насадной; в — лом тяжелый; г— лом с шаровой головкой; д — лом легкий; е — лом универсальный

Крюк пожарный - служит для выполнения работ при разборке, растаскивании и обрушении строительных конструкций в случаях, когда нельзя применить другой инструмент из-за ограниченных размеров помещений. Испытывают 1 раз в год на статическую нагрузку (легкий – 200кг, тяжелый – 500кг) на 10мин.

Крюк для открывания гидрантов – служит для открывания крышек колодцев пожарных гидрантов.

Ключ для открывания гидрантов – служит для открывания пожарных гидрантов и заполнения колодцев пожарных гидрантов водой при невозможности использования пожарной колонки.

Лопата штыковая и совковая – служат для проведения работ по засыпке очагов горения, расчистке места пожара, используются при создании каналов, ограждающих валов, насыпей и т.д.

Пила поперечная двуручная и ножовка – применяются для распиловки деревянных конструкций, спиливания деревьев, веток и т.д.

Топор плотницкий – служит для перерубания и вскрытия деревянных конструкций.

Вилы хозяйственные – служат для удаления сена, соломы и т.п. от источников зажигания.

Топор пожарный – предназначен для вскрытия и разборки элементов деревянных конструкций, а также для закрепления работников при работе на крутых скатах крыш.

Электрозащитные средства – используемые для отключения электрических проводов. Они входят в комплект для резки электрических проводов. В него входят: перчатки, галоши (боты), резиновый коврик и диэлектрические ножницы.

Диэлектрические ножницы предназначены для перерезания электрических проводов под напряжением. Рукоятки ножниц имеют электроизоляцию из резины. С помощью ножниц, можно перерезать провода диаметром от 1 до 15 мм под напряжением до 1000 В, они могут перерезать стальную проволоку диаметром до 6 мм. Габаритные размеры ножниц 560х260х60 мм, масса не более 3,5 кг.

Инструмент ручной аварийно-спасательный (ИРАС) предназначен для выполнения операций, связанных с деформацией и разрушением элементов конструкций транспортных средств, поврежденных при дорожно-транспортных происшествиях, а также строительных и других конструкций, поврежденных вследствие аварии или стихийного бедствия, с целью расширения доступа к пострадавшим, ускорения освобождения проезжей части дорог. Основные характеристики ИРАС приведены в таблице 2.4.

Таблица 2.4

Техническая характеристика ИРАС

Показатель	Значение
Масса,кг	5
Длина, мм	570
Ширина, мм	200
Высота, мм	68
Длина инструмента при выдвинутом вскрывателе, мм	825

ИРАС состоит из многоцелевой головки и вскрывателя. Штанга вскрывателя вставлена в рукоятку многоцелевой головки. В комплект ИРАСа входит транспортный пояс (рис. 2.12).

Рис. 2.12. Транспортный пояс.

В состав многоцелевой головки входят три условные части: трехгранное острие – кайло 2; рубящая часть 1 с острой кромкой; изогнутый шип 3 на торце головки (рис. 2.13).

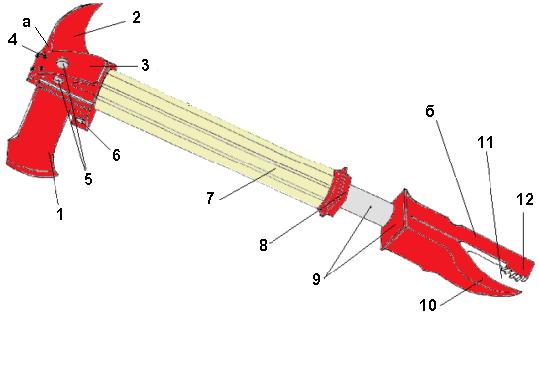

Рис. 2.13. Устройство ИРАС: а -многоцелевая головка; б – вскрыватель; 1 – рубящая часть; 2–трехгранное острие-кайло; 3 – изогнутый шип; 4 – рефление; 5 – отверстия; 6 – фиксатор; 7–опорная труба с рукояткой; 8–основание опорной трубы; 9–буртик ножа вскрывателя со штангой; 10–нож вскрывателя; 11–продольный паз с режущей кромкой; 12–зубчатый край.

Кайло 2 предназначено для пробивки отверстий в листовой стали, разбивания стекла, острая кромка - для разрывания брезента, кромок. Рубящая часть 1 служит для рубки арматуры, дерева, провода.

Изогнутый шип 3 используется для подъема, отодвигания и отжима тяжестей. На внешней стороне шипа имеется рифление 4, препятствующее проскальзыванию головки на опорной поверхности.

В центре головки есть два отверстия 5, расположенных перпендикулярно друг к другу и служащих для того, чтобы в них вставлять штангу вскрывателя 9. В головку вставлена опорная труба 7, на которую напрессована рукоятка. Внутри головки размещен подпружиненный фиксатор 6. Угол поворота фиксатора 90 град., при этом оба крайних положения ограничены выступом в отливке, не допускающим произвольного перемещения фиксатора.

Нож вскрывателя 10 со штангой служит для обрубки болтов, заклепок, головки штырей, цапф, пальцев петель оконных и дверных. На ноже вскрывателя имеется полузакрытый продольный паз 11 с режущей кромкой, напротив которого в горловине расположен острый зубчатый край 12. Такая компоновка не допускает проскальзывания ножа вскрывателя при резке листового материала. Отлитый на буртике ножа вскрывателя паз служит для захвата кабеля, троса или арматуры, благодаря чему их затем легче перерубить на ровной плоскости ножа вскрывателя.

При проведении аварийно-спасательных и других неотложных работ необходимо соблюдать следующие меры безопасности:

инструмент должен находиться в исправном состоянии;

на месте работ должны быть обеспечены условия, исключающие травмирование людей;

запрещается использовать топор в развернутом состоянии, как рубящий инструмент;

запрещается работать под грузом, приподнятом инструментом, без дополнительных упоров;

при выполнении операции по заглублению вскрывателя, резким движением предварительно раздвинутого инструмента, необходимо обе руки расположить на рукоятке топора;

запрещается работать с электропроводкой (кабелями) под напряжением без принятых специальных мер безопасности.

Использование ИРАСа позволяет:

проводить пробивку, выбивание, разрывание, разрезание, разрубку и отжим материалов;

использовать инструмент в качестве якоря;

вскрывать двери;

буксировать, перемещать и поднимать грузы;

использовать инструмент как опору;

гнуть профильный металл и сплющивать трубы;

обрубать болты и ослаблять гайки.

Требования техники безопасности, предъявляемые к немеханизированному ручному инструменту.

1. Пожарный инструмент и инвентарь (ломы, багры, крюки, лопа­ты, топоры, пилы и так далее) должны иметь форму и массу, отвечающие эргономическим требованиям и соответствовать техническим условиям и мерам безопасности.

2. Долговечность инструмента (инвентаря) и безопасность работы с ним обеспечивается содержанием в исправном состоянии и своевременным техническим обслуживанием. Пригодность инструмента (инвентаря) определяется наружным осмотром и испытанием. С целью предотвращения несчастных случаев при работе с инструментом (инвентарем) при его осмотре следует обращать внимание на качество насадки инструмента на ручки и чистоту рабочих поверхностей. Топоры, пилы, ножницы для резки металлических решеток должны храниться в чехлах.

3. Металлические части топоров и багров должны быть надежно насажены на рукоятки. Прочность насадки установлена в стандартных и технических условиях на инструменты конкретного вида.

Деревянные рукоятки должны быть изготовлены из прочных пород древесины, не иметь признаков порчи, сучков, трещин и сколов.

Запрещается красить деревянные поверхности инструмента и инвентаря.
