- •Построить точку пересечения прямой а с плоскостью α, определить видимость.
- •Определить истинную величину отрезка ав.
- •Найти величину перпендикуляра, опущенного из точки м на плоскость авс.
- •Построить третью (профильную) проекцию пирамиды. Найти точку n на горизонтальной, профильной проекциях и в аксонометрической проекции пирамиды.
- •Определить расстояние между параллельными прямыми.
- •6. Построить точку пересечения прямой l с плоскостью abc, определить видимость.
- •7. Определить какой из отрезков длиннее.
- •8. Способом замены плоскостей проекций определить истинную величину треугольника авс.
- •9.Построить сечение пирамиды плоскостью, заданной двумя пересекающимися прямыми. Найти его натуральную величину.
- •10. Определить точки пересечения прямой l с конусом.
- •11.Построить сечение конуса и цилиндра, определить видимость.
- •12.Построить точку пересечения прямой а с плоскостью α, определить видимость.
- •13.Достроить горизонтальную проекцию многоугольника авсde и найти его натуральную величину.
- •14. Найти величину перпендикуляра, опущенного из точки м на плоскость авс.
- •15. Построить три проекции точек, заданных координатами: а (-30; 10;20), в (40;20;15), с (20; -40; 15)
- •16. Построить линию пересечения призмы и конуса.
- •17. Построить линию пересечения двух плоскостей, определить видимость линий.
- •18. Построить точку пересечения прямой l с плоскостью abc, определить видимость.
- •19. Построить вторую проекцию прямой, принадлежащей плоскости α.
- •21.Построить три проекции точек, заданных координатами: а (-40; -10;20), в (40;20;-60), с (20; 40; 15)
- •22. Построить призму sabc в аксонометрической проекции.
- •23. Построить сечение способом концентрических сфер.
- •29.Определить точку пересечения l с плоскостью, заданной прямыми ав и ас.
- •30.Построить вторую проекцию плоского четырехугольника, если даны три точки, принадлежащие его плоскости.
- •39. Построить точки пересечения полусферы с прямой а, показать видимость.
- •40.Определить расстояние от т. А до плоскости mnk.
- •42 .Построить точку пересечения прямой с с плоскостью, заданной пересекающимися прямыми а и b.
- •43. Построить три проекции точек, заданных координатами: а (35; -10;-20), в (30;20;60), с (-20; -40; -15)
- •45. Построить проекции точки а, которая принадлежит плоскости β общего положения, заданной параллельными прямыми а и b.
- •46. Построить линию пересечения плоскости, заданной пересекающимися прямыми a и b и прямыми с и d.
- •47. Построить линию взаимного пересечения поверхностей, определить видимость.
- •48. Построить точку пересечения прямой с и плоскости, заданной параллельными прямыми а и b.
- •49. Построить фронтальную проекцию кривой m, принадлежащей плоскости α.
- •50. Способом замены плоскостей проекций определить истинную величину фигуры.
- •51. Определить расстояние от точки d до плоскости, заданной ∆авс.
- •52. Построить точки пересечения прямой со сферой.
- •53. Построить линию пересечения конуса и полусферы, определить видимость.
- •61. Построить горизонтальную проекцию точки а, которая принадлежит плоскости, заданной прямой bc и точкой в.
- •63. Определить линию пересечения плоскостей, заданных пересекающимися прямыми с и d и а и b
- •64.Построить линию пересечения цилиндра и шара.
- •65. Построить точку пересечения прямой l с плоскостью abc, определить видимость.
- •66. Построить три проекции прямой а (50; 15;50), в (20;30;0), найти его натуральную величину
- •71. Построить недостающую проекцию треугольника, лежащего в плоскости, заданной параллельными прямыми а и b
- •72. Вращением вокруг оси I совместить точку k с плоскостью α
- •73. Построить линии пересечения цилиндра с конусом
- •74. Построить линию пересечения двух плоскостей, определить видимость линий
- •75. Построить точку пересечения прямой с с плоскостью, заданной пересекающимися прямыми а и b
- •76. Построить три проекции прямой а (0; 5;50), в (10;30; 0), найти его натуральную величину
- •77. Построить недостающую проекцию треугольника, лежащего в плоскости, заданной параллельными прямыми a и b.
- •78. Преобразовать чертеж так, чтобы отрезок ав спроецировался в точку (применить способ замены плоскостей проекций).
- •79. Построить линию пересечения призмы и конуса
- •80.Построить линию пересечения пирамиды с плоскостью
- •81. Построить точку пересечения прямой а с плоскостью α.
- •82. Построить три проекции прямой а (40; 5;50), в (20;30; 0), найти его натуральную величину
- •83. Построить три проекции прямых ав и cd общего положения, заданных координатами точек: а (20; -30;-10), в (-20;15;30), с (40; -10; 15), d (15;-30;-35).
- •84. Определить расстояние от т. А до плоскости cde
- •85.Построить через точку а прямую, перпендикулярную прямой b.
- •86. Построить сечение конуса и цилиндра, определить видимость.

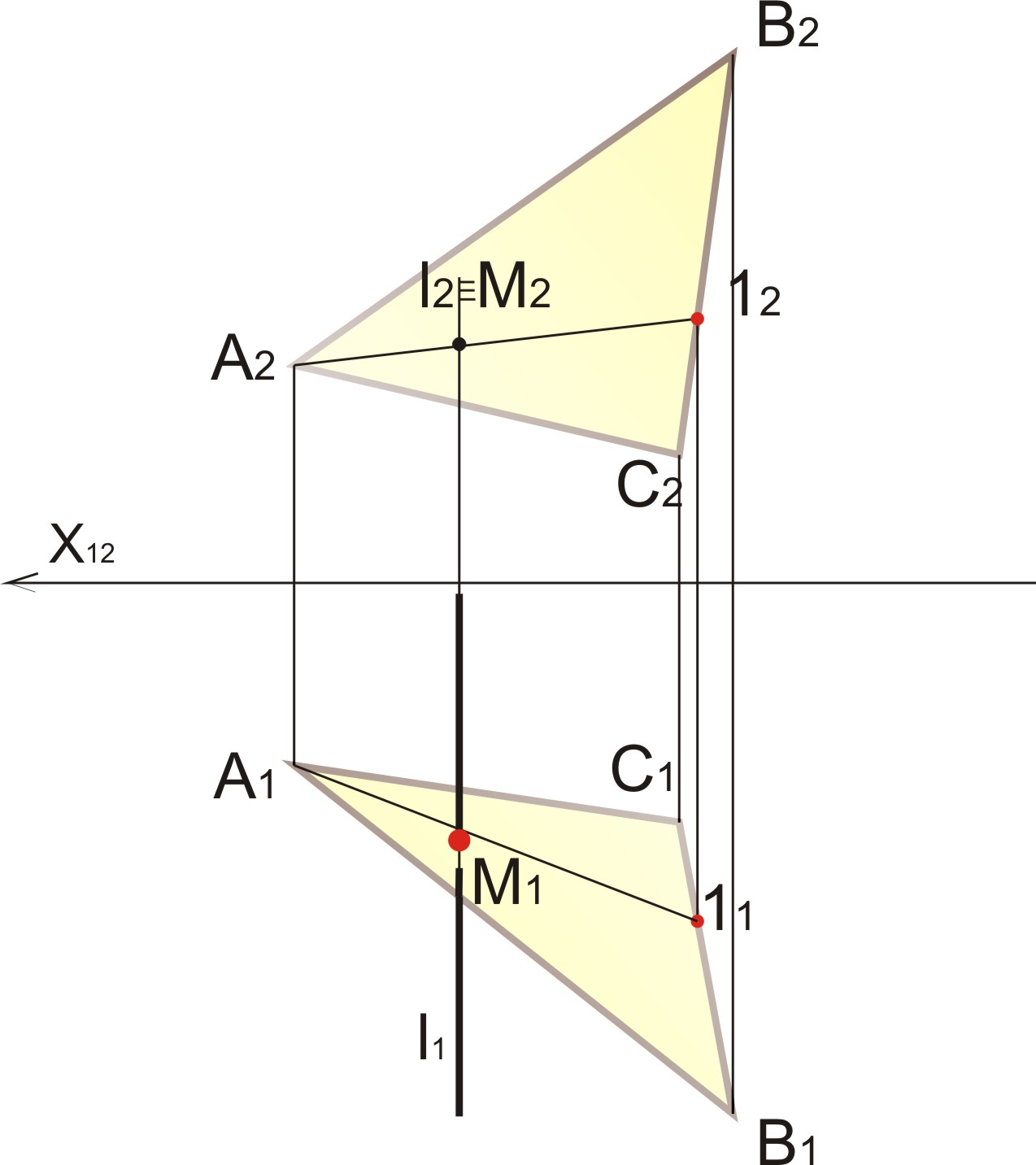

29.Определить точку пересечения l с плоскостью, заданной прямыми ав и ас.
а) Рассмотрим π2
б) Через вершину А2 и проекцию прямой L2 (точка) проводим прямую и засекаем ее в плоскость α2; α2∩( ABC)= 12; находим ее проекцию в π1и соединяем с вершиной А1
в) 11 А1 ∩ L1=М1- точка пересечения прямой и плоскости

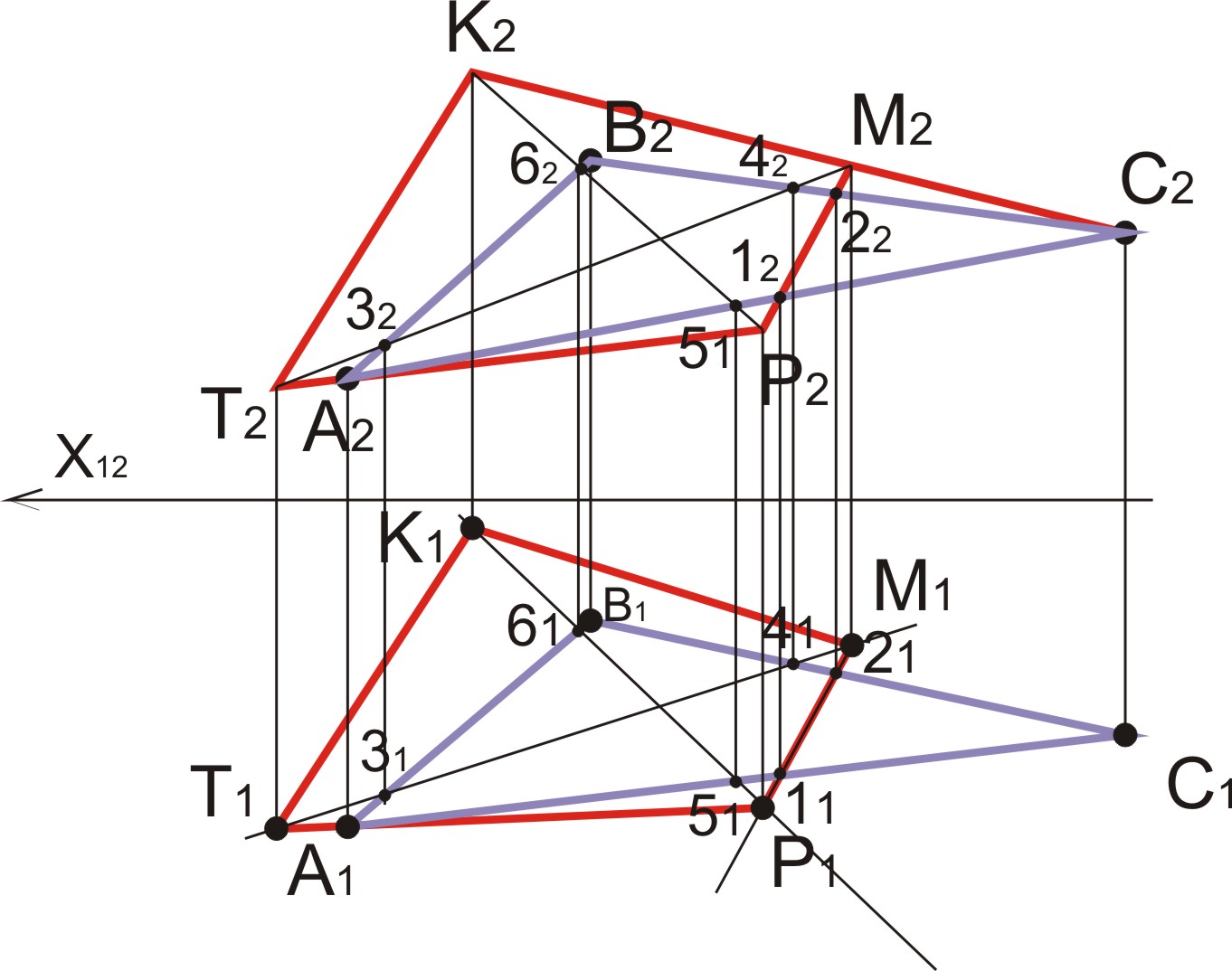

30.Построить вторую проекцию плоского четырехугольника, если даны три точки, принадлежащие его плоскости.
а) Соединяем точки АВС; в π2 проводим диагонали у четырехугольника К2 М2 Р 2Т2
б) Диагонали пересекают плоскость АВС в точках 62 52 42 32
в) Сторона четырехугольника МР∩( ABC)= 12 и 22
г) Находим проекции 11 21 31 41 51 61 в плоскости π1 на соответствующих сторонах плоскости
д)Определяем диагонали и находим на них с помощью проекционных лучей из плоскости π2 проекции точек К1 М1 Р 1Т1

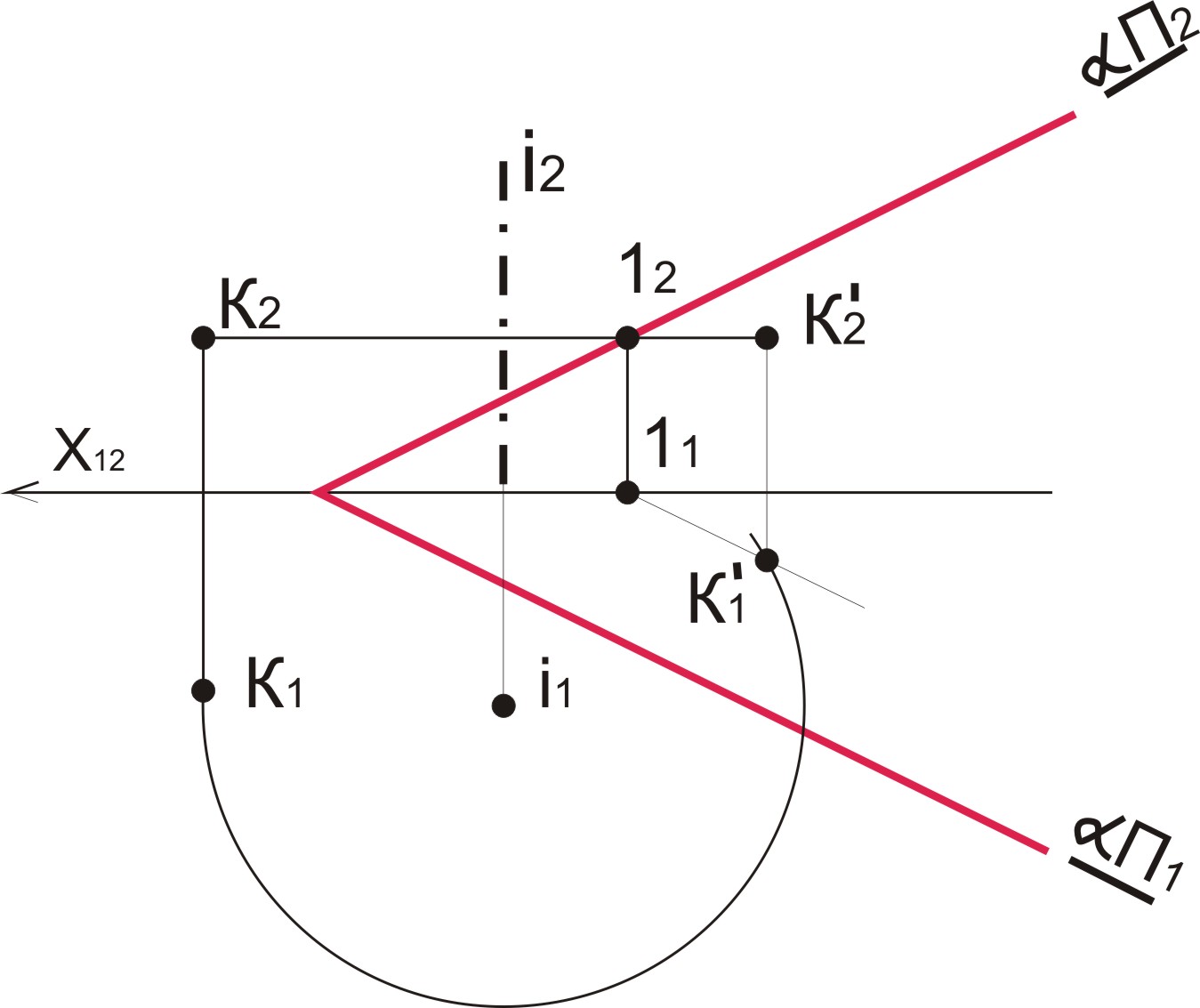

31. Вращением вокруг оси i совместить точку К с плоскостью α.
а) II оси х12 в проецируем проекцию т. К на проекцию плоскости απ2 , получаем т. 12 находим ее горизонтальную проекцию 11
б) В π1 II плоскости απ1из т. 11 проводим луч
в) i – ось вращения, вращаем т. К1,до совмещения ее с лучом из т. 11, получаем т. К’1
г) Находим на пересечении проекционных лучей т К.

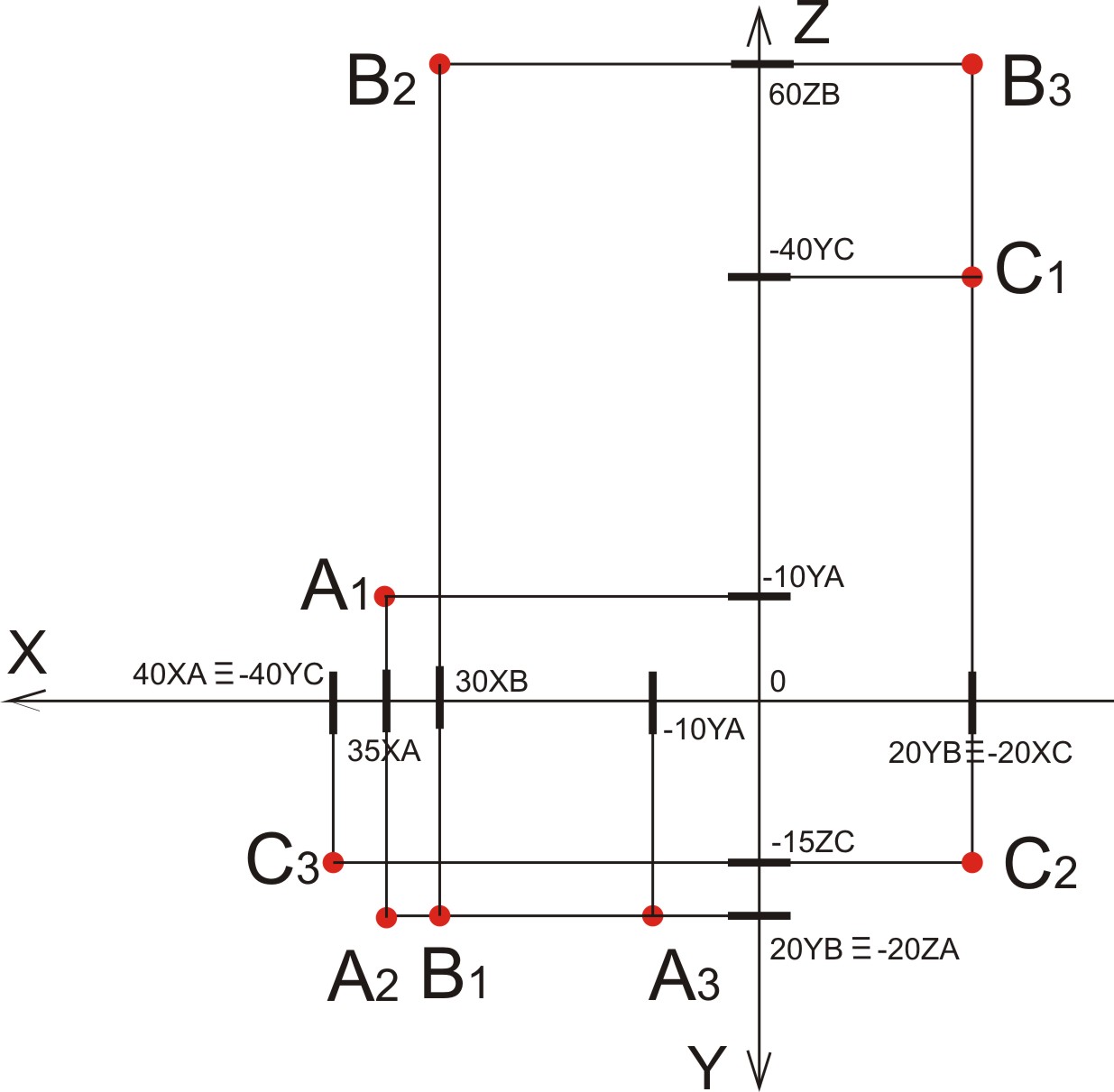

32. Построить три проекции точек, заданных координатами: А (-35; -10;-20), В (30;20;60), С (-20; -40; 15)
а) Согласно заданным координатам откладываем проекции точек в соответствии с установленными направлениями осей;
б) Каждая точка должна иметь три проекции.

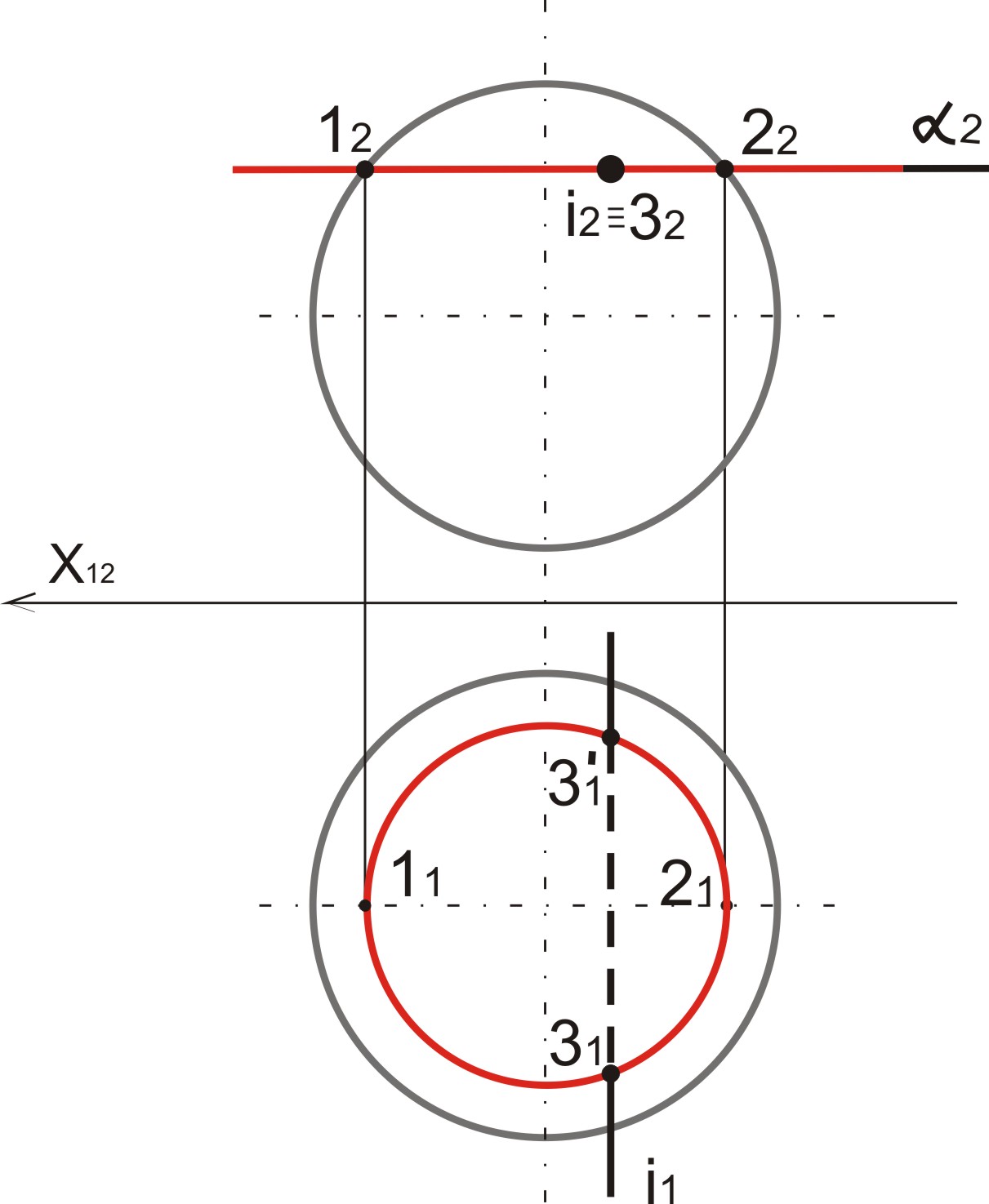

33. Построить точки пересечения прямой I со сферой.
а) Через прямую i в π2 проводим α2
б) α2∩ со сферой в т. 1222
в) Находим проекции точек в π1и проводим окружность R=1102
г) Окружность пересекает прямую I в точках 3 141
д) Определяем видимость

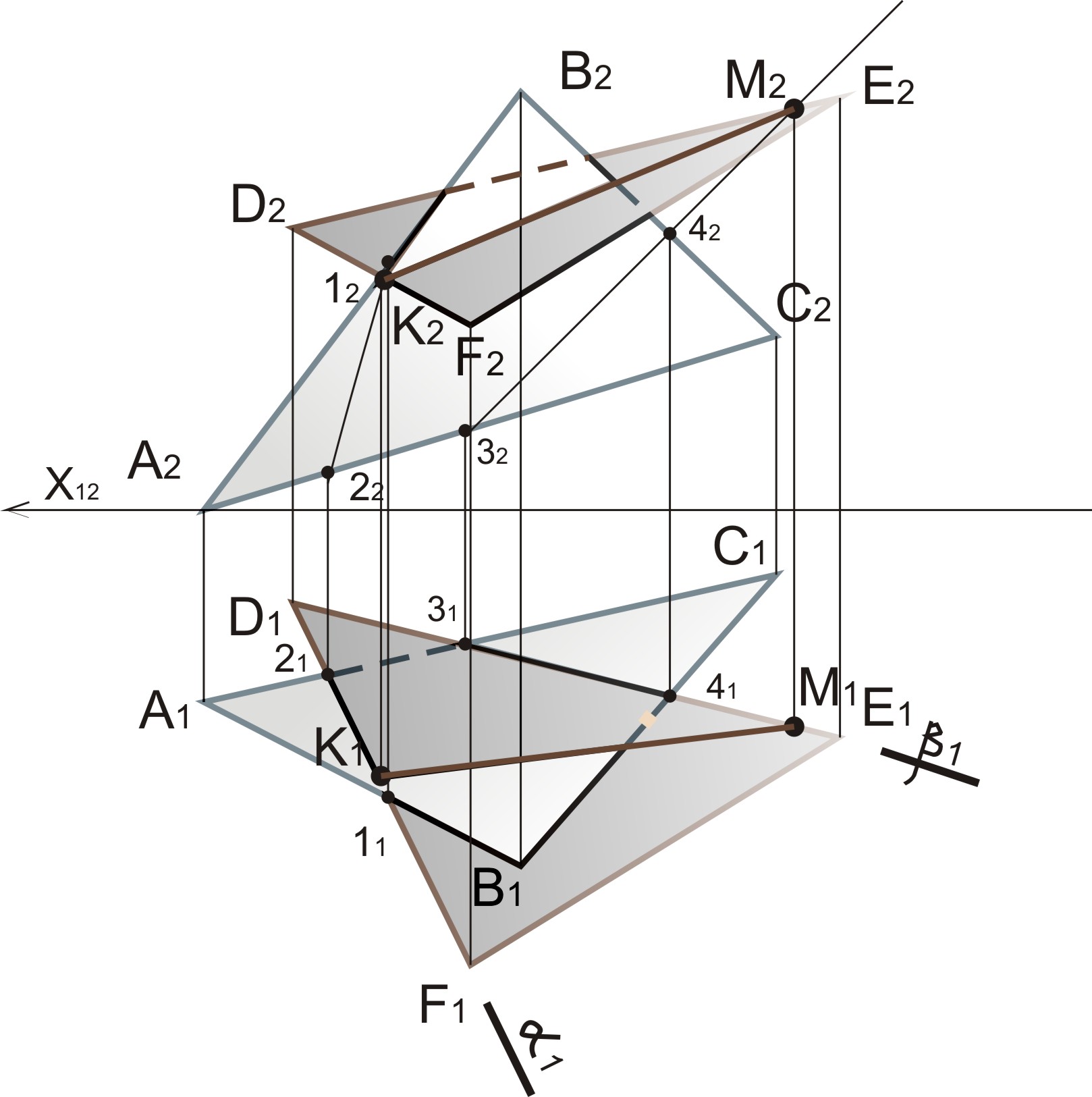

35. Построить линию пересечения двух плоскостей, определить видимость линий.
а) Рассмотрим π1
б) Через ребра D1 F1 и D1 E1 пропускаем плоскости α1 и β1, α∩ (ABC) = 11 21; β∩ (ABC)=3 141
в) Находим проекции прямых в π2; 12 22∩ D2 F2=К2; 3 242∩ D2 E2=М2; находим проекции К 2М 2 в плоскости π1
г) КМ – линия пересечения
д) Определяем видимость с помощью конкурирующих точек

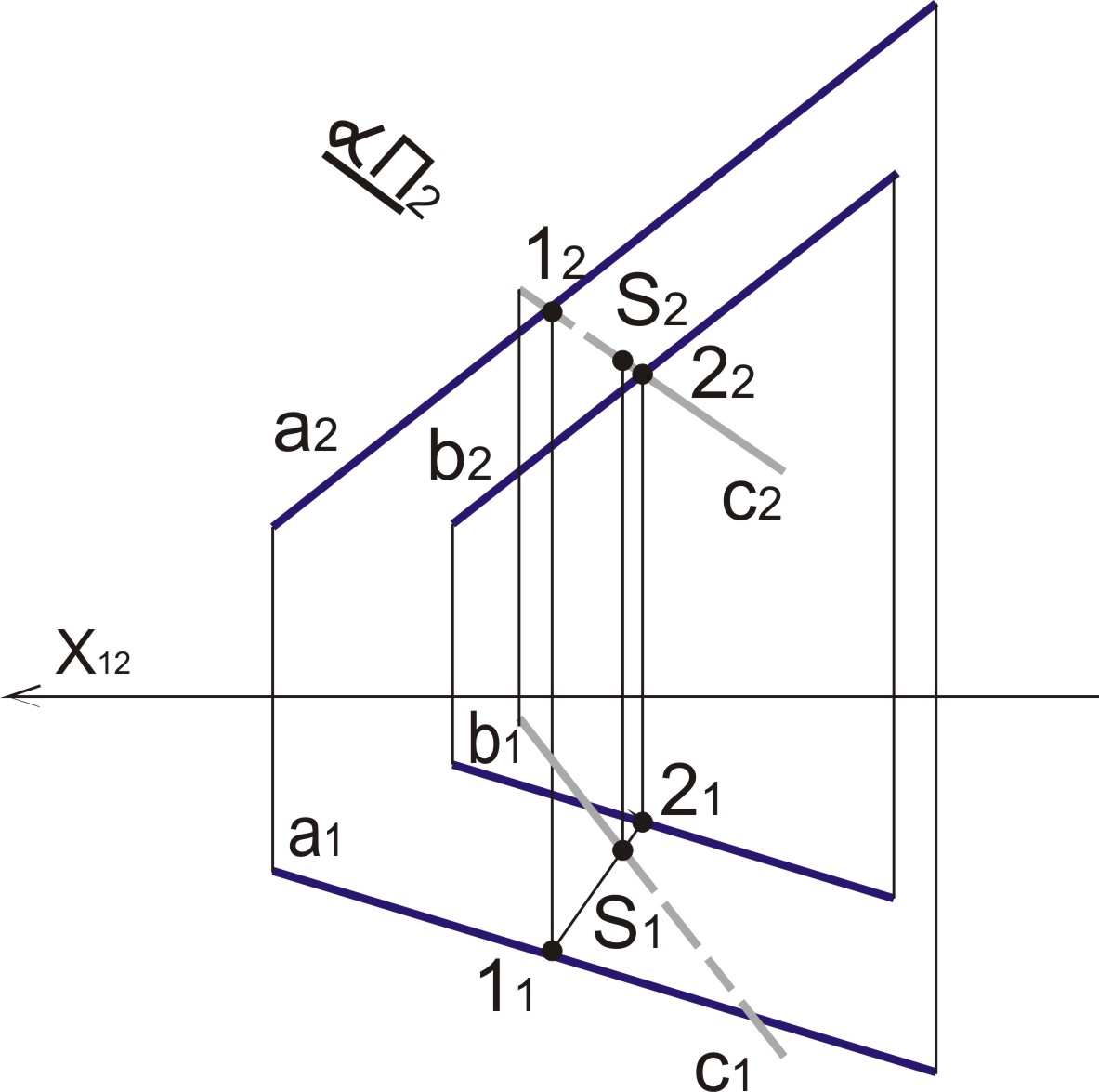

36. Построить линию пересечения прямой с и плоскости, заданной параллельными прямыми a и b.
а)Заключаем прямую с2 в плоскость α2; α2∩ (а2 b2 )= 12 22, находим проекции точек 11 21 на соответствующих прямых а 1b1
б) 11 21∩ с1=S1, находим проекцию S2 в π2
в) (ab) ∩ с=S

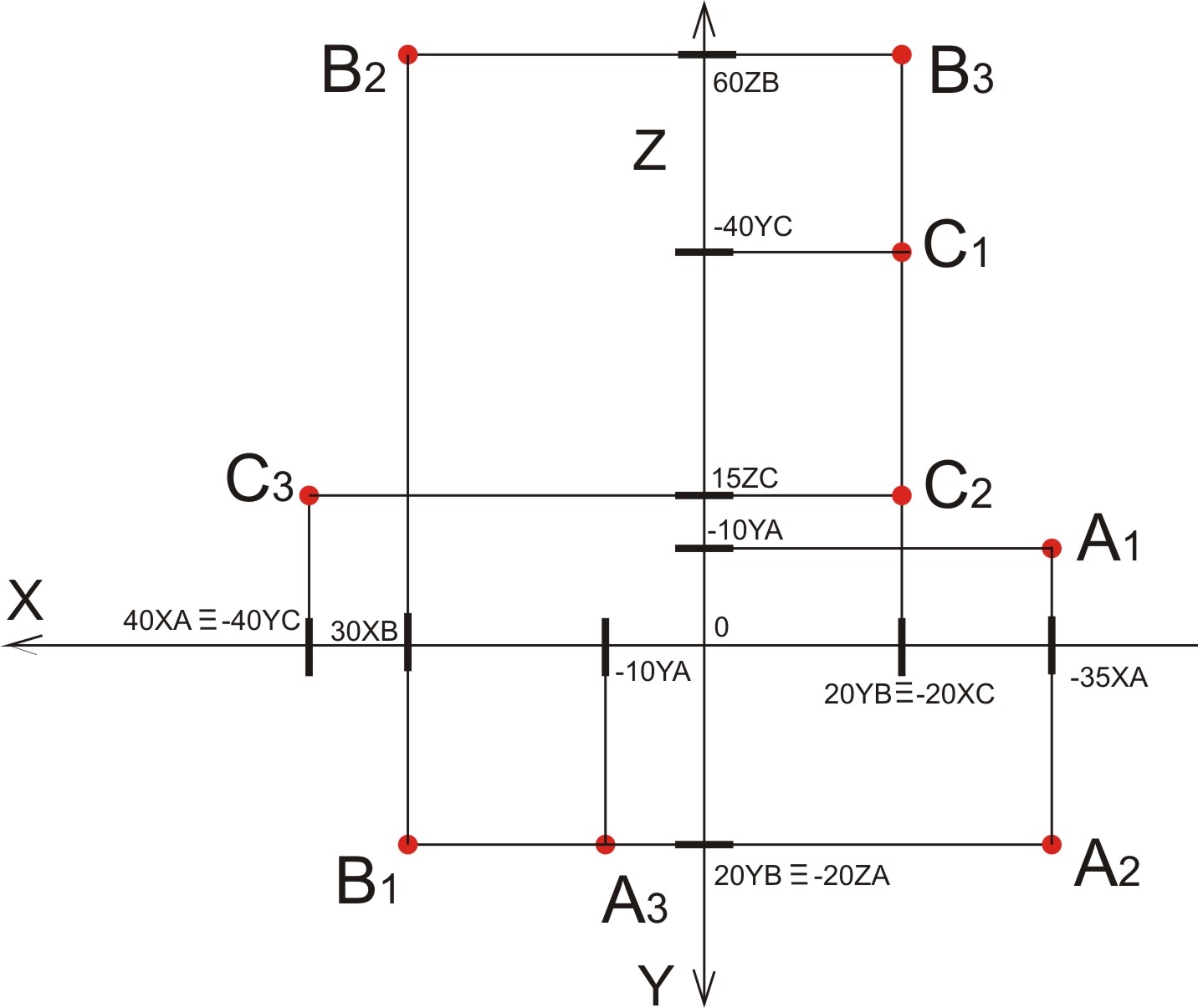

37. Построить три проекции точек, заданных координатами: А (35; -10;-20), В (30;20;60), С (-20; -40; 15)
а) Согласно заданным координатам откладываем проекции точек в соответствии с установленными направлениями осей;
б) Каждая точка должна иметь три проекции.

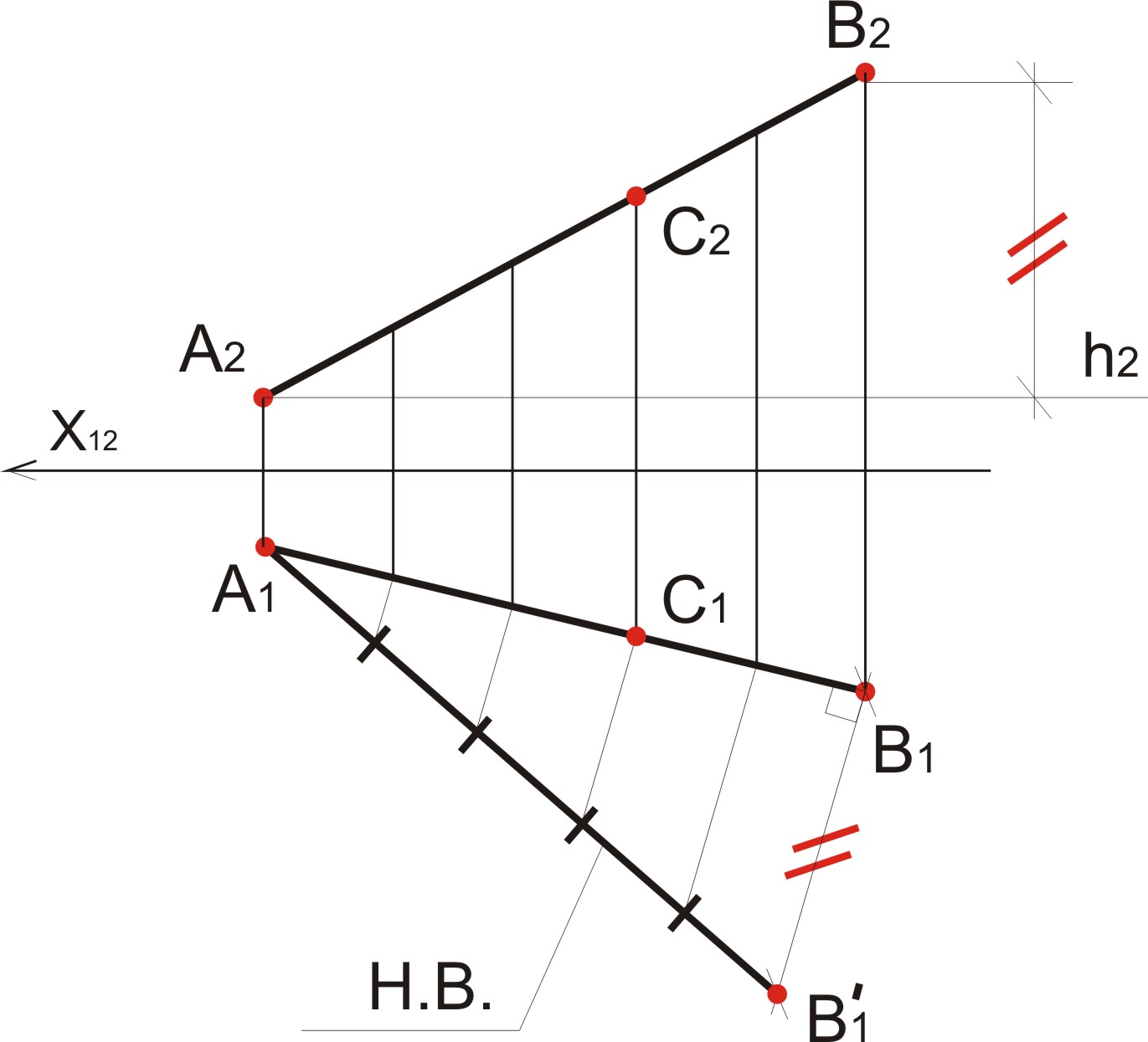

38. Разделить отрезок АВ точкой С в отношении АС:АВ=3:2
а) Через т. А2 проводим горизонталь h2 в плоскости π2, замечаем расстояние от т. В2 до горизонтали и в проекции π1 откладываем его на перпендикуляре отрезку А 1В1, получаем т. В’1, А1 В’1 – натуральная величина АВ.
б) На А1 В’1 откладываем равные между собой отрезки количеством 3+2=5; Соединяем В’1 с В1 и II В’1 В1 находим проекции равных по величине отрезков
в)Определяем положение. С1 на отрезке А 1В1 а заданной пропорции АВ:СВ=3:2
г) Находим проекцию т. С2 в π2
