ЭЛЕКТРОННЫЙ РЕШЕБНИК
экзаменационных задач по начертательной геометрии

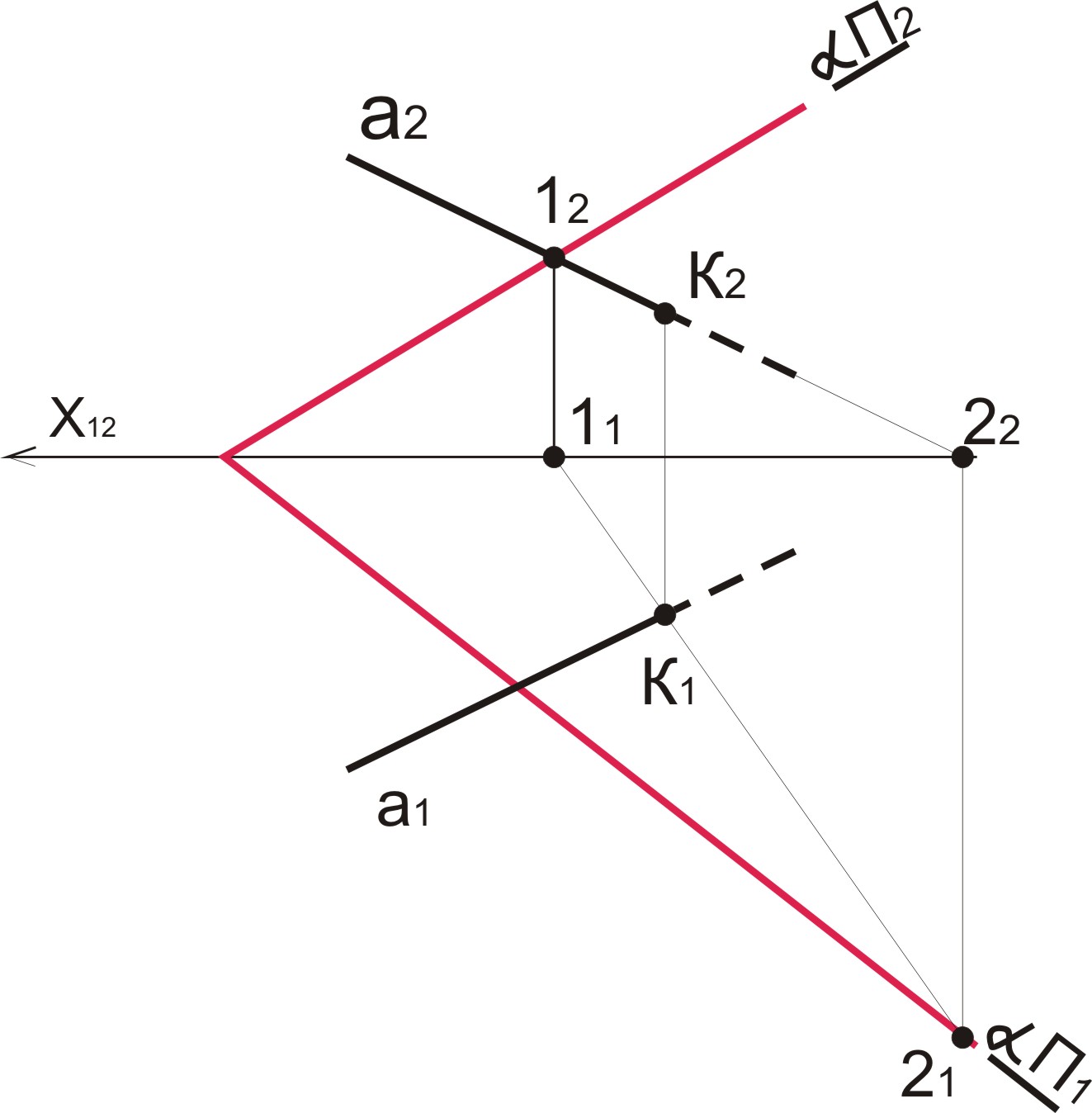

Построить точку пересечения прямой а с плоскостью α, определить видимость.
а) Заключаем прямую a в плоскость β; α∩β=12
б) Находим проекцию точки 1 на плоскости π1
в) Проводим прямую а2 до пересечения с осью х, получаем т. 22
г) Находим проекцию т. 2 в плоскости π1
д) Соединяем т. 11 и 21 (11 21) ∩ α = К1
е) Определяем видимость.

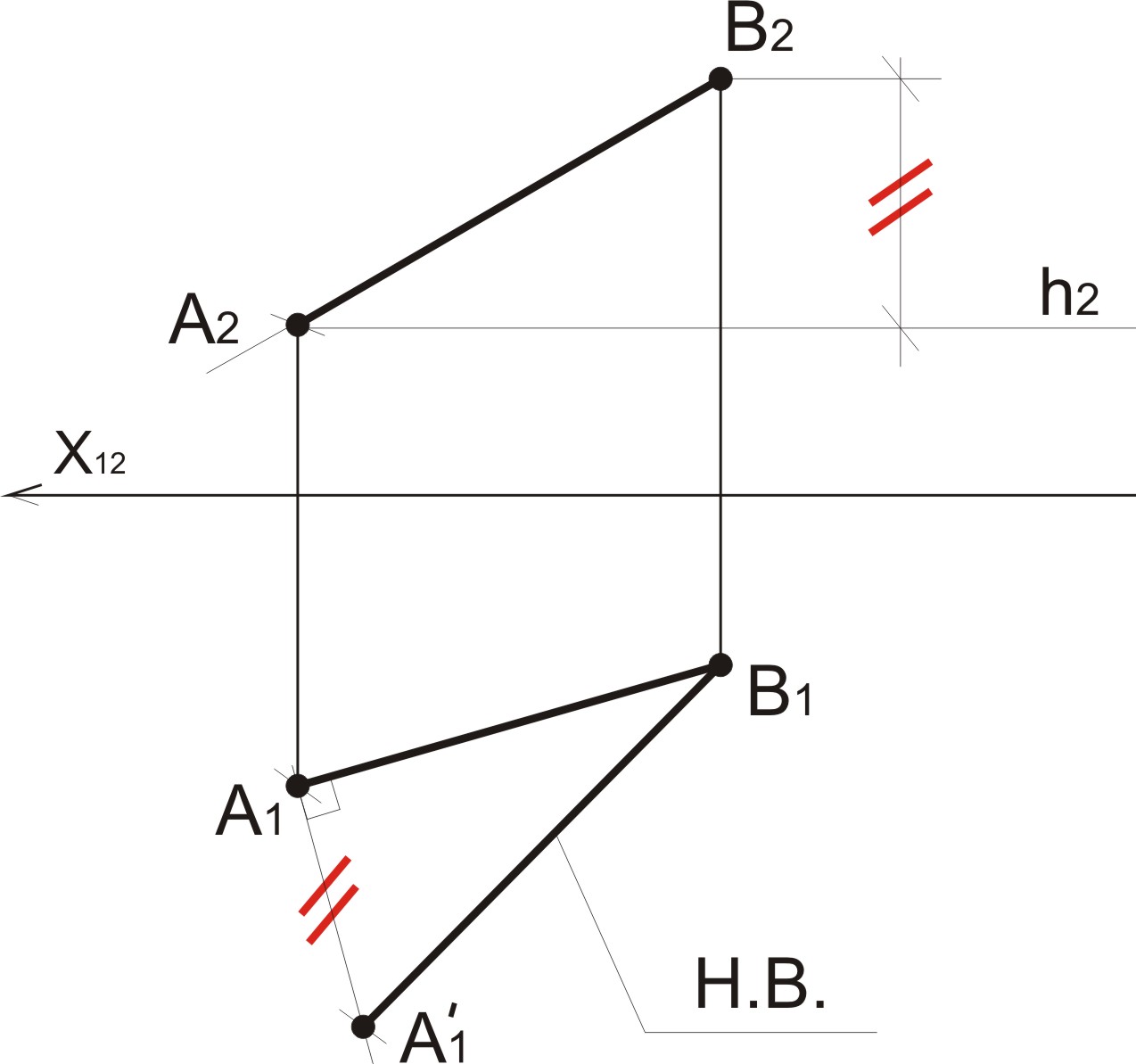

Определить истинную величину отрезка ав.
а) Проводим горизонталь h2 через т. А2
б) Полученное расстояние от т. В2 до р откладываем на перпендикуляре от т. В1 в плоскости π1
в) А1 В01 – истинная величина

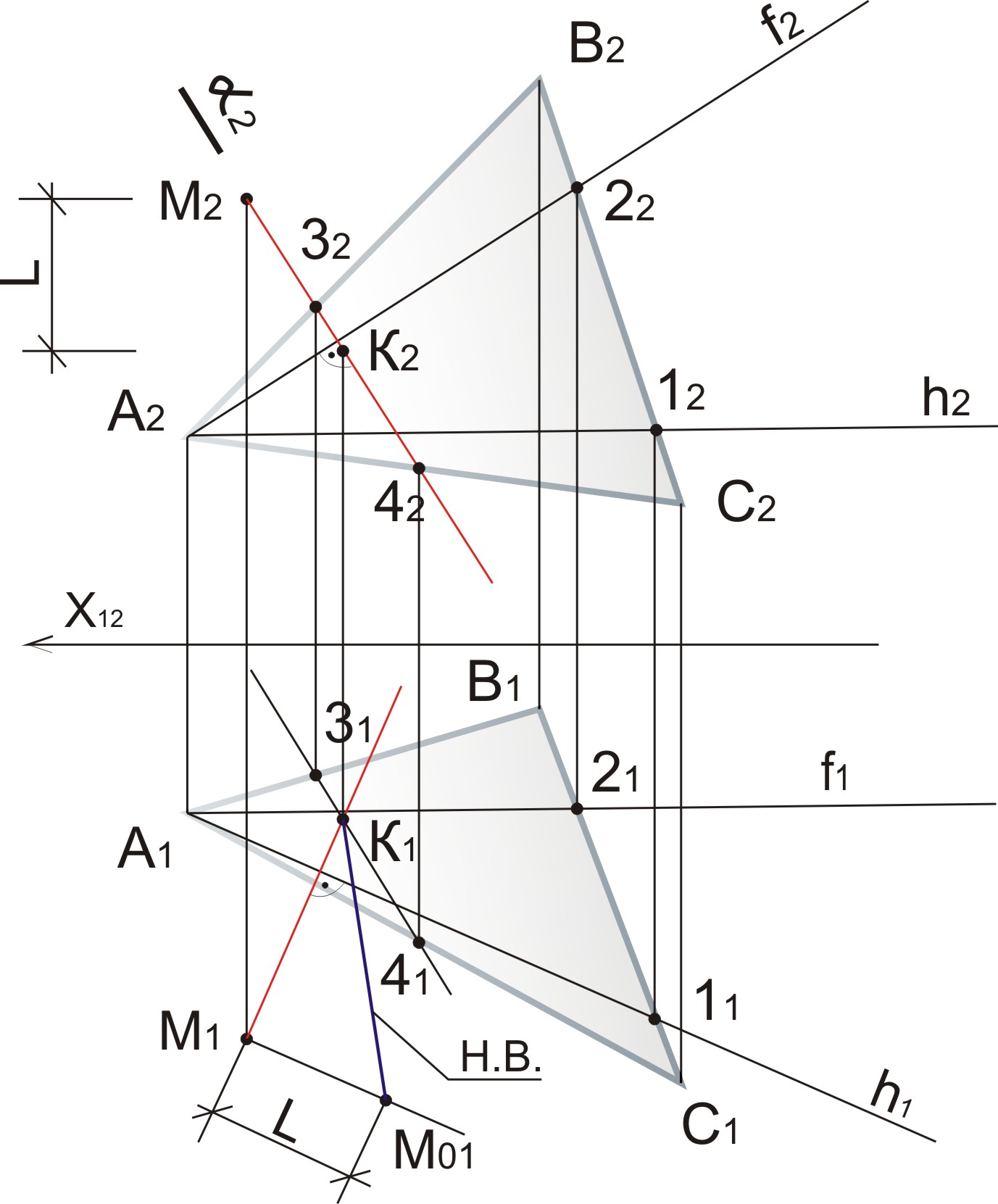

Найти величину перпендикуляра, опущенного из точки м на плоскость авс.
а) Проводим в π2 горизонталь h2 II оси х, замечаем точку 12, находим ее проекцию 11 в π1, проводим h1
б) Проводим в π1фронталь f1 II оси х, замечаем точку 21, находим ее проекцию 22 в π2, проводим f2
в) Опускаем перпендикуляр из т. M2 на f2
г) Опускаем перпендикуляр из т. M1 на h1
д) Заключаем перпендикуляр из т. М2 в плоскость α2
е) Плоскость α2 ∩ (ABC) = 32 42, находим их проекции в плоскости π1
ж) Перпендикуляр, опущенный из т. М пересекается с 31 41 в т. К1 , находим проекцию т. К в π2
з) Находим длину МК, для этого в π2 замечаем длину перпендикуляра
М2 К2 = L (измерения производить перпендикулярно оси х)
и) В π1 перпендикулярно М1 К1 из т. М1 выводим перпендикуляр и откладываем длину L, получаем т. М01; длина К1 М01 – истинная величина перпендикуляра М К.

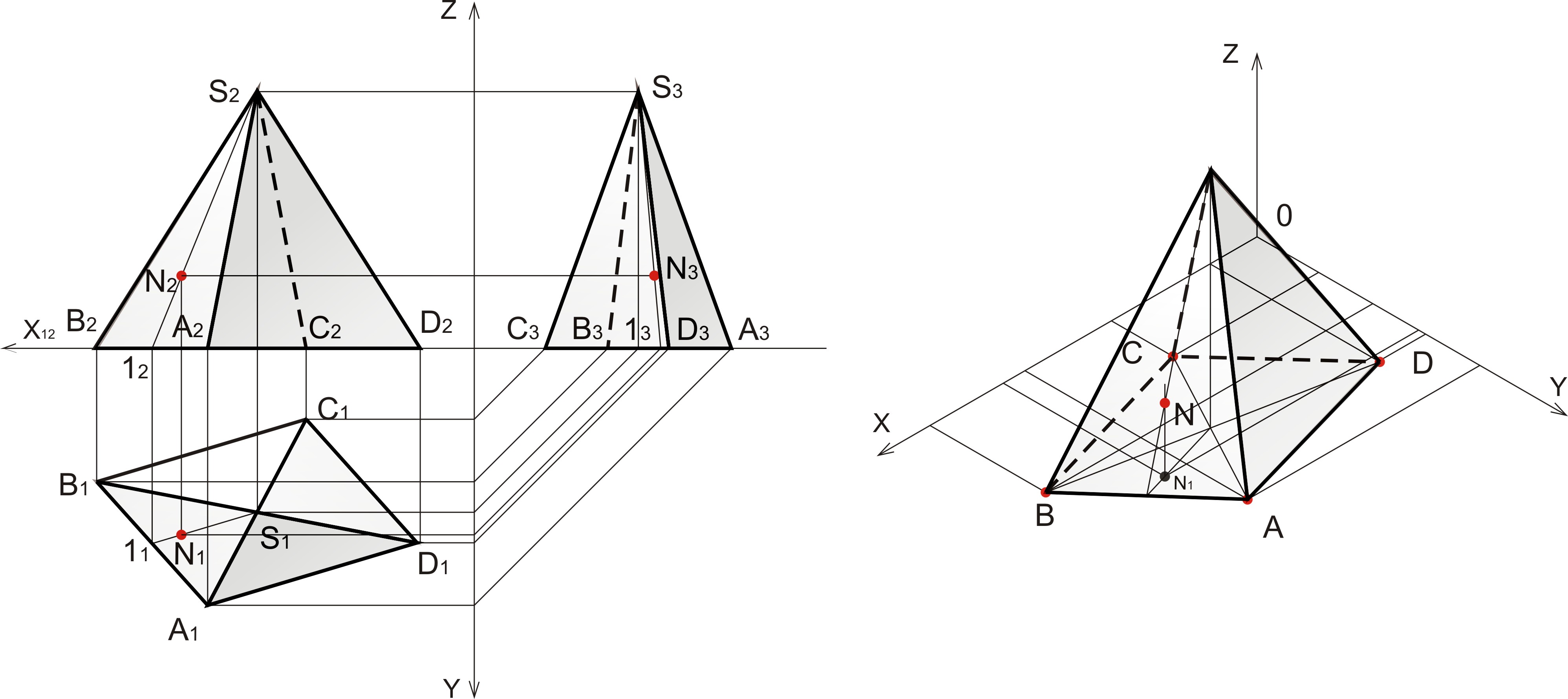

Построить третью (профильную) проекцию пирамиды. Найти точку n на горизонтальной, профильной проекциях и в аксонометрической проекции пирамиды.
а)Строим профильную проекцию пирамиды:
- проецируем точки основания пирамиды и вершину на ось Z;
- с π1проецируем точки на ось Y, а затем под углом 450 на профильную плоскость π3;
- засекаем высоту вершины пирамиды относительно ее проекции в π2, получаем проекцию пирамиды на π3
б) Через существующую проекцию т. N и вершину пирамиды S проводим прямую до пересечения с ребром основания АВ, получаем т. 12 и находим ее проекции в плоскостях π1 и π3, соединяем с вершиной S
в) Перпендикулярно оси х проецируем т. Т на плоскость π1 и затем на π3
г) Строим аксонометрическую проекцию пирамиды, оси х, y выполняются под углом 1200 относительно оси z, величины принимаются 1:1
д) Находим проекцию т. N в аксонометрии:
- соединяем т. 1 с проекцией вершины Sи находим проекцию т.N на данной прямой; поднимаем вертикальную ось из данной точки;
- далее соединяем т. 1 с вершиной S и на пересечении данной прямой 1S и вертикальной оси из горизонтальной проекции т. N будет определено месторасположеие т. N

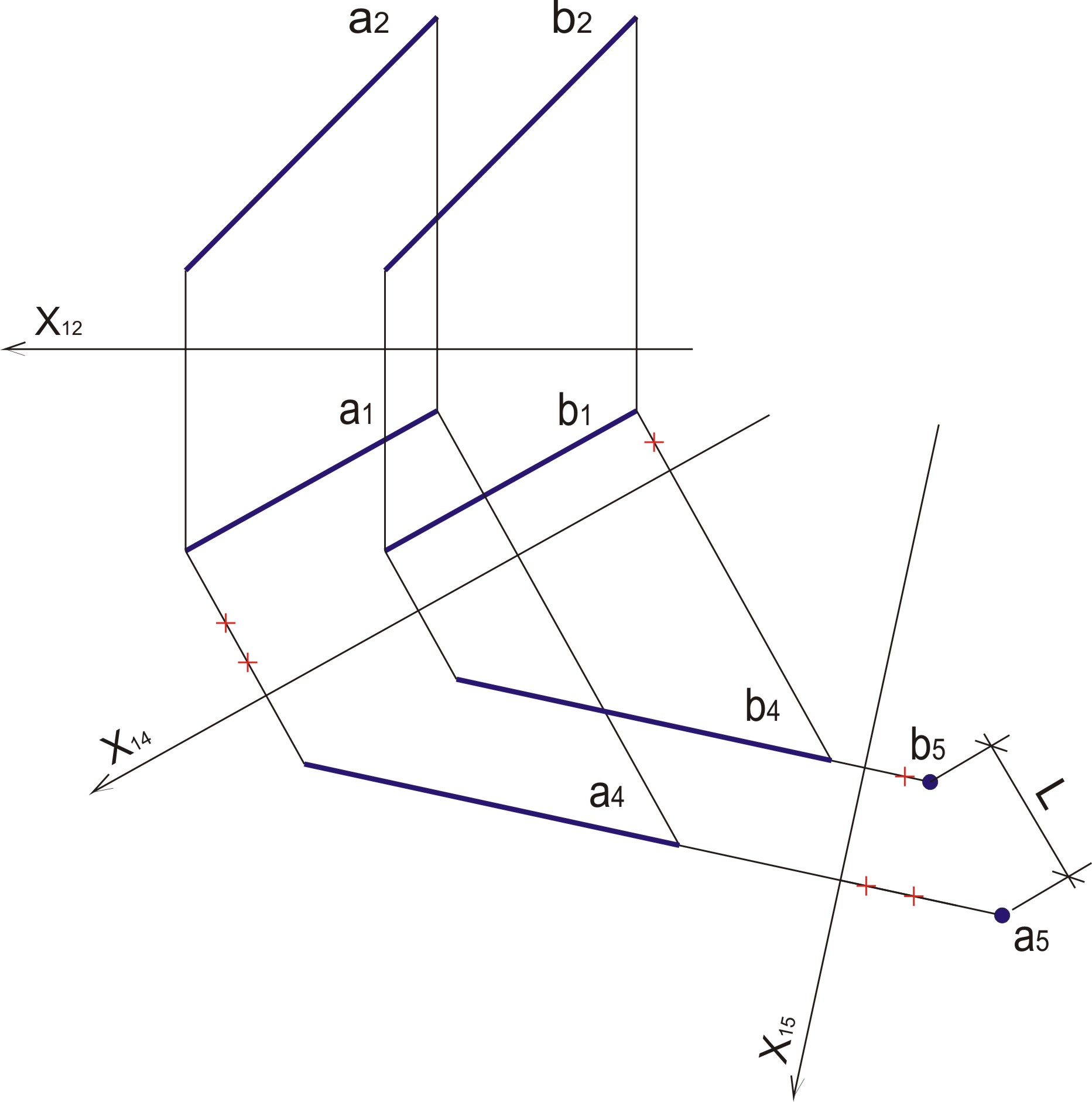

Определить расстояние между параллельными прямыми.
а) Производим замену плоскости π1 на π4 II прямым а1 и b1
б) Находим проекции прямых а4 и b4 согласно высотам в плоскости π2
в) Производим замену плоскости π4 на π5 перпендикулярно прямым а4 и b4; перпендикулярно оси х45 переносятся проекции прямых, проецирующихся в точку (расстояния от оси х45 откладываются согласно расстоянию от прямых до оси х14)
г) Полученное расстояние между прямыми а5 и b5 , спроецированные в точку – L истинная величина
