Дымовые трубы

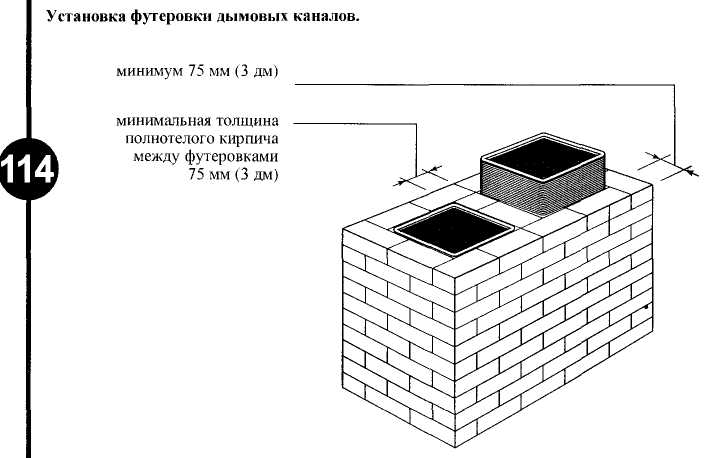

Кирпичные дымовые трубы должны опираться на бетонный фундамент требуемых размеров для передачи нагрузки на основание. Поскольку труба может иметь не один, а несколько дымовых каналов, ее окончательные размеры зависят от числа каналов, их размеров и расположения. Толщина стенок трубы из полнотелого кирпича должна составлять не менее 75 мм (Здм).
Дымовой канал представляет собой вертикальный короб, через который дым и газы выбрасываются в открытый воздух. Один канал может обслуживать несколько приборов на одном и том же этаже, например, печь и водонагреватель. В этом случае, для лучшей тяги, соединения обоих приборов с каналом делаются одно над другим. Кроме того, рекомендуется ставить стандартную футеровку канала. Размер канала и расположение нескольких соединений зависит от тепловых характеристик присоединяемых приборов. Для камина обязательно делается отдельный дымовой канал.
Футеровка каналов для кирпичных каминов выполняется из
Покрытие на верху трубы делается для защиты от проникания воды в швы кладки. Для этой цели обычно используется бетон. Поверхность бетонного покрытия делается с уклонами наружу, а край покрытия нависает над кладкой не меньше чем на 25 мм (1 дм), образуя слезник.
Большинство металлических дымовых труб заводского изготовления выпускается секциями, которые соединяются между собой во время установки. Они отличаются сравнительно небольшим весом и могут опираться на балки перекрытия с помощью специальных анкерных болтов. Следует сделать два предупреждения по поводу труб заводского изготовления:
убедитесь, что данная модель трубы проверена и утверждена испытательной лабораторией компании "Underwriters' Laborato ries of Canada"; и
труба должна устанавливаться строго в соответствии с заводскими указаниями и условиями, на которых она утверждена испытательной лабораторией компании "Under writers' Laboratories of Canada".

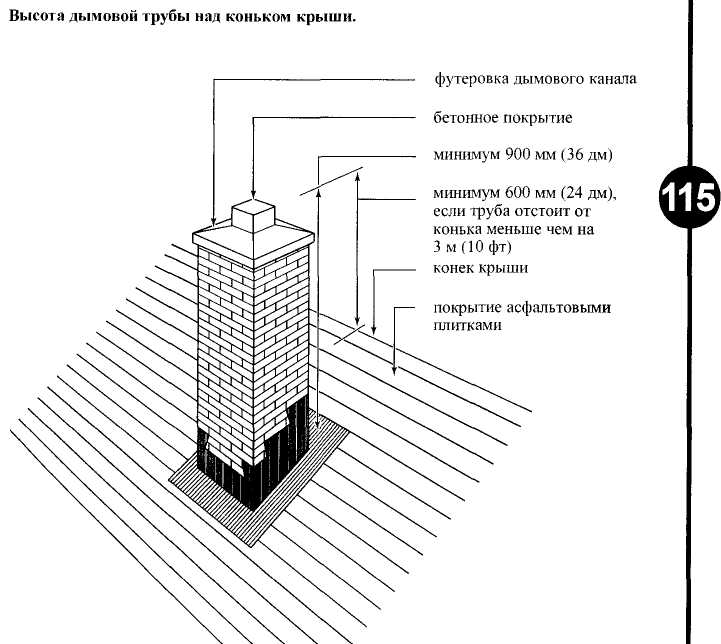

Дымовой канал трубы должен находиться достаточно высоко над крышей, чтобы дым не сносило вниз при резких изменениях направления и силы ветра. Труба должна подниматься на высоту не менее
900 Мм (3 фт) над самой высокой точкой ее пересечения с крышей и не менее чем на 600 мм (2 фт) над коньком или другой точкой крыши в пределах 3 м (10 фт) от трубы (рис 115).
Внизу дымового канала оставляется отверстие с металлической дверцей, для того чтобы трубу можно было легко очищать от сажи.
Трубу можно использовать в качестве вытяжки для печей на газовом топливе при условии, что футеровка отвечает нормам установки газового оборудования. Как вариант, газовое оборудование можно вентилировать через специальные газовые вытяжки, разрешенные к применению для этой цели.
КАМИНЫ
Чтобы построить камин с хорошей тягой, необходимо применить правильную конструкцию. Для улучшения сгорания в камин должен подаваться внешний воздух. Дымовой канал камина должен быть футерованным. Его размер зависит от размера проема камина. Согласно широко применяемому правилу, минимальное сечение дымового канала равно десятой части площади проема камина, однако внешние размеры канала не должны быть меньше чем 200 х 300 мм (8 х 12 дм). Названия и размещение различных частей камина представлены на рис. 116.
Дополнительные правила строительства каминов с одним проемом следующие:
горловины насколько возможно вперед; горловина должна быть максимально широкой и неглубокой, однако ее общая площадь должна быть равна площади дымового канала;
• стороны камина выше горловины образуют усеченную пирамиду, переходящую в дымовой канал, расположенный обычно над серединой ширины камина; угол наклона сторон пирамидальной части не должен превышать 45° к вертикали. Футеровка топки камина должна
быть сделана из материала с
высоким тепловым сопротивлением. Этому требованию отвечает предназначенная для этого стальная футеровка или огнеупорный кирпич толщиной 50 мм (2 дм). Если используется кирпич, его кладут на огнеупорном глиняном растворе или растворе на огнестойком цементе. При использовании футеровки из огнеупорного кирпича толщиной 50 мм (2 дм) задняя стенка и боковины камина должны быть толщиной 190 мм (8 дм), включая футеровку. Отдельные части задней стенки, если они входят в состав наружной стены дома, могут быть толщиной 140 мм (5 1/2 дм). При применении стальной футеровки с воздушной камерой для циркуляции воздуха вокруг топки толщина задней и боковых стенок из полнотелого кирпича может составлять 90 мм (3 1/2 дм), а из пустотелого - 190 мм (8 дм).
Дымовая заслонка представляет собой большой клапан в горловине камина, которым можно управлять снаружи для регулировки тяги. Существует множество типов дымовых заслонок. При выборе следует иметь в виду, что качество функционирования камина зависит от размеров заслонки и их соответствия размерам горловины. Заслонка должна полностью и очень плотно закрываться, так чтобы в закрытом положении не допускать потерь тепла через трубу, когда камином не пользуются.
Пол топки (под) может располагаться на уровне пола комнаты или быть приподнятым. Он состоит из двух частей: передней части с отделкой и задней огневой части. Поскольку задняя часть пола топки испытывает тепловые нагрузки, она обычно делается из огнеупорного кирпича Передняя часть пола топки служит для защиты
от искр и обычно выполняется из железобетона толщиной 100 мм (4 дм), покрываемого декоративными керамическими плитками. Передняя часть должна выходить за проем камина по меньшей мере на 400 мм (16 дм) перед ним и на 200 мм (8 дм) с каждой его стороны.
В задней части камина обычно, хотя и не обязательно, устраивается отверстие зольника, в который сбрасывается зола и пепел. В подвале можно установить дверцу, через которую зольник будет периодически очищаться.

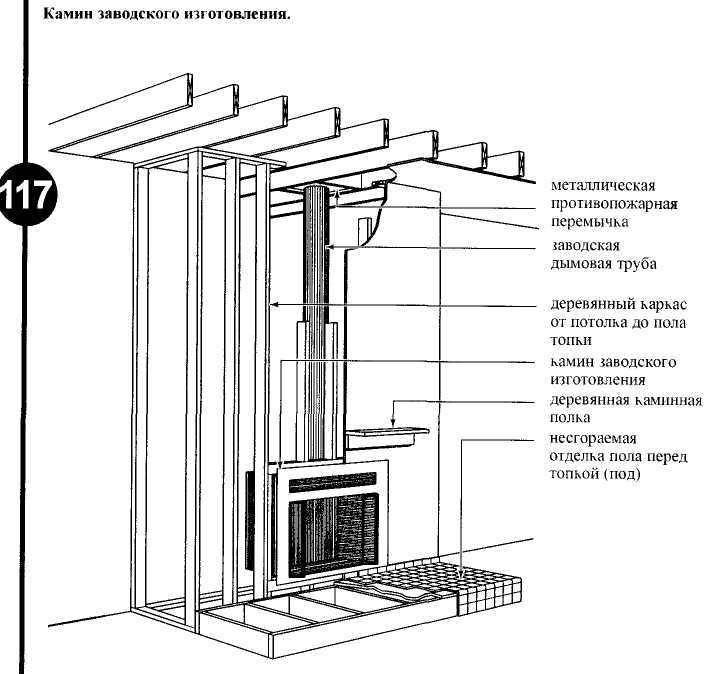

Если в доме устанавливается камин фабричного изготовления (рис. 117), рекомендуется соблюдать те же предосторожности, что были указаны выше для изготовленных фабричным способом дымовых труб.
В любом случае каминная дымовая труба должна быть максимально прямой, чтобы обеспечивать эффективное вентилирование камина.
В настоящее время получили распространение камины, в которых вместо дров используется природный газ или пропан. Некоторые из них чисто декоративны и выпускаются для установки в существующих кирпичных каминах. Однако имеются также газовые камины с высокими отопительными качествами и с вентиляторами для распределения тепла При установке следует строго соблюдать заводские инструкции и правила монтажа оборудования для сжигания натурального газа или пропана.
Дровяные отопительные приборы обеспечивают экономичное и эффективное отопление дома с использованием возобновляемого энергетического ресурса. Важно выбрать эффективный, безопасный и чистый прибор.
Соображения, которыми следует руководствоваться при выборе дровяного отопительного пробора
-♦ При выборе любого дровяного отопительного прибора убедитесь, что он утвержден не только испытательной лабораторией компании "Underwriters' Laboratories of Canada", но и Агентством охраны окружающей среды. Это учреждение Соединенных Штатов впервые в Северной Америке установило нормы эмиссии для дровяных отопительных приборов в ответ на озабоченность по поводу загрязнения воздуха продуктами сгорания древесного топлива. Сертификат этого агентства свидетельствует, что данный прибор характеризуется необходимой чистотой сгорания и, как следствие, является высокоэффективным.
-♦ Установите отопительный прибор в месте, где тепло требуется в первую очередь и где его расположение будет удобным и приятным. Камин или печь особенно желательны в помещениях, где семья проводит значительную часть времени, например, в общей комнате или гостиной. Приборы со стеклянными дверцами дают приятную возможность видеть огонь. Дровяные отопительные приборы могут быть также полезны в остекленных неотапливаемых верандах и рабочих комнатах.
-♦ Распределите тепло по всему дому с помощью воздушной системы с
побуждением или механической вентиляции в рециркуляционном режиме.
-♦ Установите дымовую трубу только того типа, который требуется для данного отопительного прибора. Следуйте инструкциям изготовителей по установке и пригласите пожарного инспектора для инспекции законченных работ перед их закрытием.
-♦ Пользуйтесь дровами, собранными с регулируемых лесохозяйственных участков. Не поддерживайте компании, которые отказываются следовать правилам рационального использования лесных ресурсов. Сохшие в течение по меньшей мере двух лет дрова - лучшее и чище всего сгорающее топливо. Древесина твердых пород предпочтительнее, поскольку она. как правило, горит дольше, чем хвойные дрова. Но, по сути дела, любые сухие дрова будут гореть хорошо в правильно построенном камине или печи.
