Детали каркаса при установке сантехнических систем

Установка санитарно-технической системы обычно начинается после окончания каркаса. Предварительные работы называются "черновой проводкой". Они включают установку главных и вентиляционных стояков канализации, а также проводку труб холодного и горячего водоснабжения, которые будут скрыты в стенах, потолках и под полом подвала. Трубопроводы в наружных стенах должны быть утеплены. Поскольку установка ванной производится до отделки стен, она включается в работы по "черновой проводке".

Сантехнические приборы и оборудование не ставятся, пока не закончена внутренняя отделка. Проектирование и монтаж сантехнических систем обычно выполняется в соответствии с провинциальными или муниципальными нормами и правилами. (Детали установки обычной сантехнической системы показаны на рис. 103, 104 и 105).

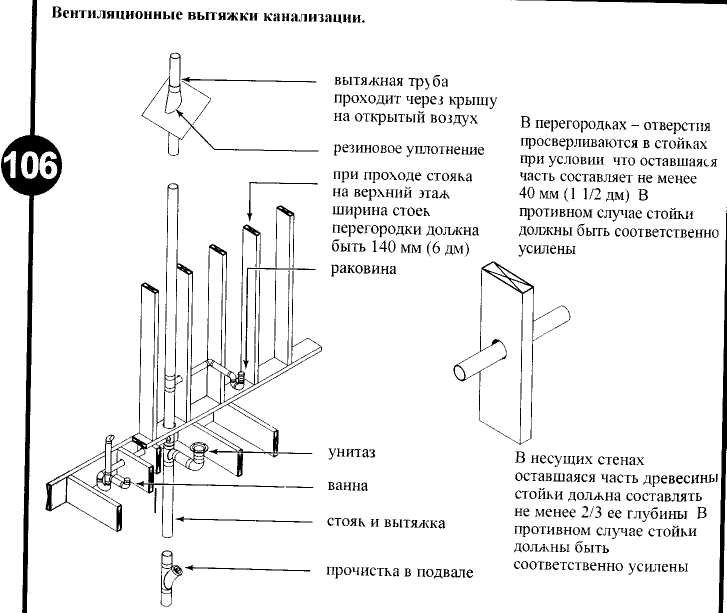

При применении медных или пластмассовых труб диаметром 75 мм (3 дм) каркас вокруг стояка делается из брусков сечением 38 х 89 мм (2x4 дм). Следует плотно заделывать отверстие вокруг трубы, чтобы не допустить утечку воздуха в чердачное пространство (рис. 106).

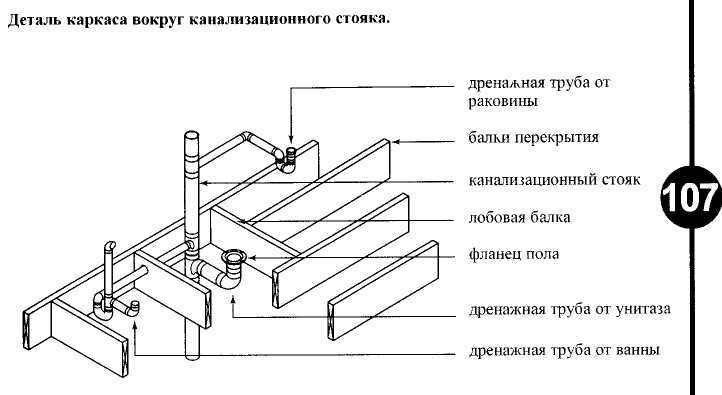

При прокладке главных проводок из труб большого диаметра в горизонтальном направлении под прямым углом к балкам перекрытия вокруг труб делается рама из второстепенных балок. Для этого между балками перекрытия ставятся лобовые балки (рис. 107). При другом решении трубы проводятся под балками и заключаются в подвесные короба

Детали каркаса при установке систем отопления

Существует много систем отопления домов - от многостанционной регулируемой электрической системы или системы с горячей водой до относительно простого локального отопительного прибора. Для отопления домов в Канаде чаще всего используются такие источники энергии, как природный газ, отопительный мазут и электричество.

Тремя наиболее распространенными системами отопления являются воздушное с побуждением, электрическое радиаторное и водяное с побуждением. К другим, менее распространенным системам

относятся тепловые насосы с воздушным, подземным или водным источником тепла, продублированные электрическим отоплением, тепловые насосы, продублированные газовым отоплением, и печи на твердом топливе (на дровах или угле). На рис.

108. показана обычная планировка с отопительными стояками, а на рис.

109. представлен изометрический вид обычной отопительной системы.

В деревянном каркасном доме можно легко и безопасно установить любую отопительную систему. При этом, однако, следует оставлять определенные зазоры между элементами отопительных систем и возгораемыми материалами. Монтажники отопительных систем должны до начала работ ознакомиться с местными нормами и правилами.

При воздушной отопительной системе короба для подачи и возврата воздуха обычно располагаются между стойками в стенах и балками в перекрытиях. Планируя размещение стоек и балок, следует принимать во внимание расположение системы коробов.

При планировании тепловой распределительной системы дома следует также предусмотреть условия для контролируемой вентиляции. Для дома с хорошо выполненной воздухоизоляцией вентиляционная система должна быть запроектирована так, чтобы выброс воздуха (в основном из ванной комнаты и кухни, но также и из других комнат) и забор наружного воздуха обеспечивали в доме хорошее качество воздуха.

Системы воздушного отопления и вентиляции

Обычно стойки стен и балки перекрытий расположены так, что их не нужно модифицировать при монтаже отопительных коробов. В местах, где вертикальные короба в стене пересекают верхнюю и нижнюю обвязки для отопления комнаты наверху, обвязки вырезаются и короб располагается между стойками.

Когда перегородка опирается на двойные балки перекрытия и в этой перегородке располагается отопительный короб, балки в месте прохода короба обычно раздвигаются и между ними ставятся поперечные коротыши. При таком методе не нужно обрезать балки или устанавливать сложные колена для коробов.

Решетки обратного воздухозабора обычно располагаются на внутренних стенах на уровне пола и соединяются с коробом или закрытым пространством между стойками. Нижняя обвязка стены и основание пола в этом месте вырезаются для прохода короба. Если основанием пола служит диагональный настил, между балками прибиваются поперечные коротыши для опирания концов досок. Иногда, чтобы установить большую

воздухозаборную решетку возвратного воздуха, требуется вырезать стойку стены. Когда такое случается, под вырезанными стойками для их опирания ставится перемычка, а вокруг проема каркас усиливается так, как это показано на рис. 42 для дверного проема. Закрытое пространство между двумя балками перекрытия можно использовать в качестве короба возвратного воздуха и подсоединить к нему другие возвратные короба. Внутри такого короба на расстоянии
