12.Подготовительные работы при создании карты на спр и сц. Допуски.

Технологическая схема создания СПР.

1.Подготовительные работы

2.Внутреннее ориентироване а/сн

3.Взаимное ориентирование

4.Внешнее ориентирование

5.Стерео-скопическая рисовка контуров, горизонталей, набор пикетов

Наличие материалов и данных:

1.формуляр трапеции

2. диапозитив

3.а\сн с наколатыми точками ФГМ сгущения

4.материалы дешефрирования

5.каталоги координат и высот опорных точек

6.основу с нанесенными в заданном масштабе

7. паспортные данные нанесет fк - АФА с учетом деформации снимка.

8.подготовка прибора к работе

9.вычисление предварительных установочных элементов.

Исходные данные: fk,m,Mk,bсн. Формулы: 1)F'пр=D/(1+m/Mсн)2) M'b=Mk*fk/F'пр. 3)Mb=N(из таблицы.) 4)Fпр=fk*Mk/Mb 5)bx=bсн*m/Mk. для СД,СЦ!!!

Дано:fk,m,Mk,bсн,Fпр=130,00мм. 1)M'г=m/1,2 2)Kув=Mг/Mk 3)Ky (по таблице) 4) Мг=Ку*Мк 5) Mв'=Мг*fk/Fпр 6)F'y=fk*Mг/Мв(мм) 7) вх=всн*m/Mг.

13.Взаимное ориентирование а\сн на СПР и СЦ. Цель, сущность процесса. Допуски.

Для построения ГММ на универсальном приборе необходимо а\сн привести в положение, которое они занимали в момент фотографирования. Для этого нужно на 6 стандартно расположенных точках а\сн устарнить поперечные параллаксы, т.е. найти элементы взаимного ориентирования.

Существуют 2 схемы:

1. базисная

1)Базисная:

а)штурвалами х;у наводим левую марочку на хорошо читаемый объект в области перекрестия,правую на аепр.

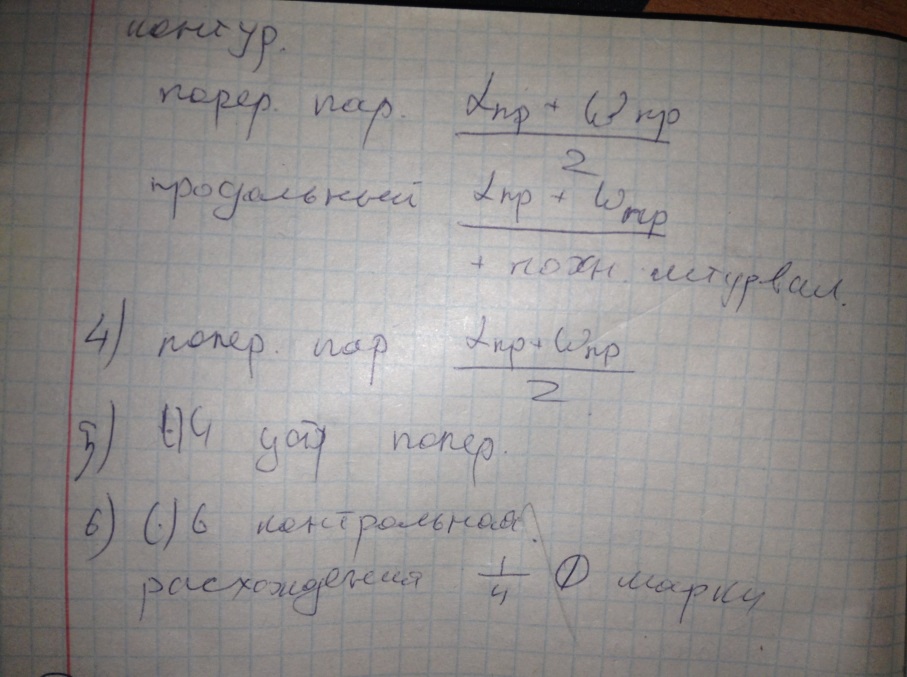

б)перенесем ху на т.2,правую марочку наводим на хорошо читаемый контур,на т3 и т5 устраняем ПП(альфапр+гамма пр/2) т3 вращаем внутрь или наружу, т5 вверх вниз.на т4 устраняется ПП альфой левой, (правую марку совмещ.с хорошо читаемым контуром ху,а левую ведем напротив альфа пр) Альфа лев + ножной штурвал. Если на т6 есть остаточный ПП то вводиться дицентрация(по табл)

2.Прямоугольная систем.

Схема используется для создания целого маршура, подориентируя каждый последующий предыдущим

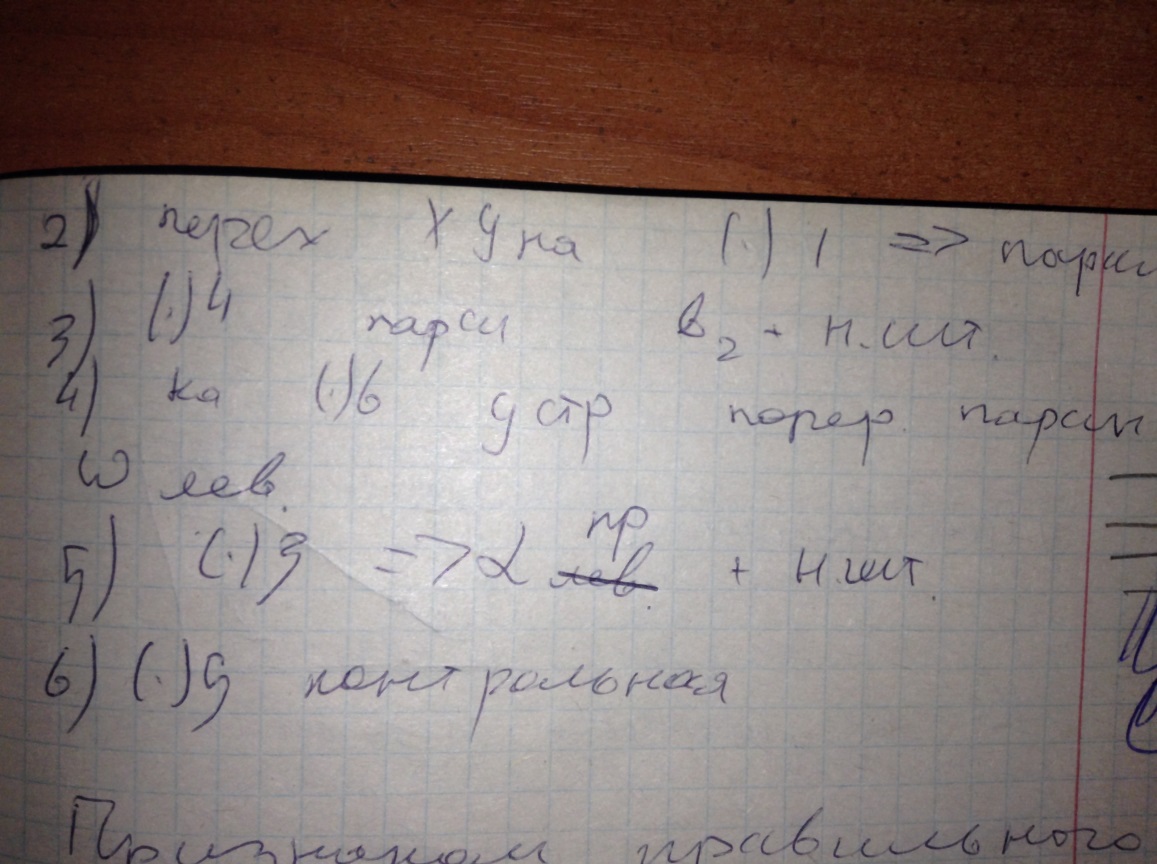

1.Приходим ХУ на точку 2. Устраняем поперченный параллакс в_у + ножной штурвал.

Признаком правильного взаимного ориентирования а\сн является отсутствие видимых поперечных параллкасов на всех 6 точках.

Взаимное ориентирование выполняется методами последовательного приближения. Получаем ГММ подобную самой местности, без ПВО.

14.Масштаирование модели на универсальных приборах спр и сц. Допуски инструкции.

Приведение ГММ к заданному масштабу создаваемой карты.

Графоаналитический метод.

На планшете нанесены опорные точки. Через точки 1 и 2 проводим прямую.

1. визируем на точку 2

2. подводим под карандашное устройство планшет – совмещаем с точкой 2

3. переходим на точку 3. Визируем. Передвигаем планшет до пересечения с карандашным устройством линии.

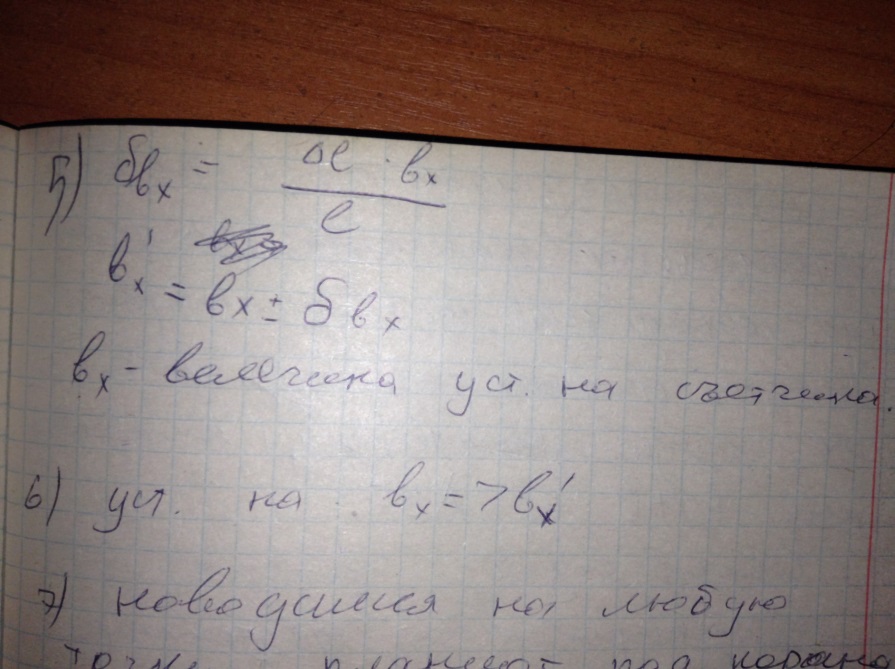

4. Изменяем дельта l и L

8. Наводимся на любую точку планшета под карандашное устройство.

Масштаб является выполненным если на планшете расхождение не более 0,2мм-по т.2; 0,4-по т.4, вернувшись на т.3, ввели bx’. Перешли на т.2(проверили)

15. Горизонтирование модели на универсальных приборах спр и сц. Допуски инструкции.

Горизонтирование – приведение ГММ к высотному обоснованию. Метод последующих приближений: , из поперечного и продольного горизонтирования модели.

Первым вып-ся поперечное горизонтирование, заключенное в последовательном изменении наклона моделей до совпадения фотограмметрических отметок опорных точек Аф с опорными геодезическими (Аг) значениями.

1) Стереоскопическим визирным на т.1 (сажаем марку на землю)

2)Рукой придерживаем ножной штурвал, устанавливаем отсчет на счетчике Аг=90,5м.

3) переходим на т.2, визируем на т.2, снимаем отсчет со счетчика Аф=100,5м, считаем Аср=Аг+Аф/2=98м.

4) Аср=98м,устанавливаем ножным штурвалом на счетчики высот, после этого марка не будет касаться земли. Возвращаем марку на землю 3мя амегами Wл+Wпр/2, посадили марку на землю.

5)придерживаем ногой ножной штурвал, рукой уст-м отсчет на счетчике высот Аг=95,5м.

6) Далее возвращаемся на т.1 и проверяем, совместив марки х;у ножным штурвалом. Если Аф в т.1 не = Аг, то повторяем процесс как на т.1.
