8.Назначение и классификация универсальных приборов. Типы засечек.
Универсальные приборы служат для создания топокарт, ортофотокарт, измерения цифровых моделей а\сн, а так же для сгущения опорной геодезической сети.
Различают:
По способу построения связей проектирующих лучей и модели

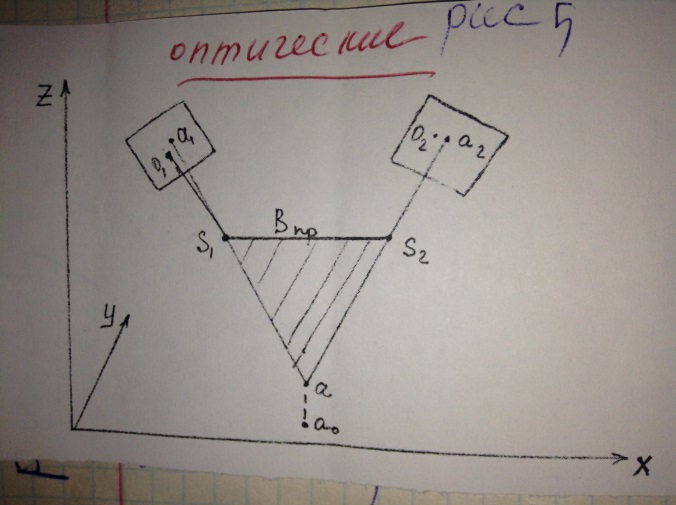

А) Оптические
Имеют 2 или более проектирующих камер с помощью этих камер по снимкам создаются связки лучей и модели местности. К ним относятся двойные проекторы(2 камеры) и мультиплексов(6 камер). В этих приборах снимается проектирующий экран.
.
ФГМ засечка образуется путем построения треугольника, вершинами которого служат передние узловые точки объекта и определяемой (.)А
Принцип треугольника.
Модель наблюдается и измеряется анаглефическим способом с помощью марки находящийся в …..

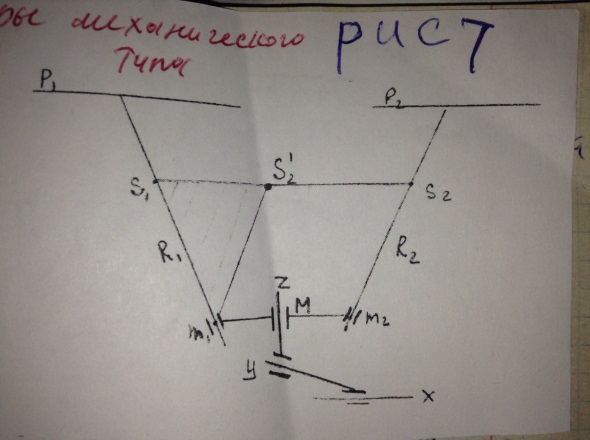

Универсальные приборы механического типа
Имеют две проектирующие камеры(СД,СЦ,СПР,С санаторий)
Связки лучей и модель строится с помощью высокоточных проектирующих рычагов.
S1 и S2 – центры проектции , вокруг которых вращаются проектирующие рычаги R1 и R2.
Проходят через кардан базисного устройства.
В механических универсальных стереоприьорах для измерения модели – способ мнимой марки, а для решения ФГМ засечки треугольник + параллелограм.
Модель получается в результате пересечения лучей правой связки с левой перенесены параллельно так что бы ее вершина совпадала с точной S2’.
Модель строится с помощью проектирующих рычагов.
Стереограф Нистри.

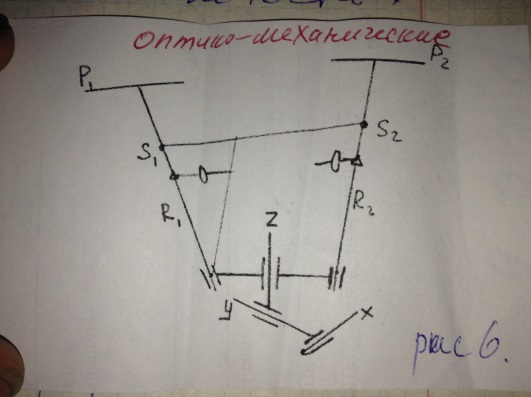

оптико-механические – фотостереограф и др.
Особую группу универсальных Ф. п. составляют наиболее точные аналитические приборы, состоящие из стереокомпаратора, ЭЦВМ и координатографа и позволяющие измерять снимки с точностью 2–3 мкм. С помощью этих приборов изготовляют профили, карты и фотокарты., а также создают цифровые модели местности.
Типы засечек:
9.Назначение, технические характеристики и устройство стереокомпаратора Романовского.
СПР – универсальный высокоточный прибор для создания, обновления карт и создания ПВО.
Основан на теории связных лучей(конин, лобанов, жуков). Приьор механического типа, в нем связка лучей образуется с помощью высокоточных проектирующих вычагов. А для измерения модели применяется способ мнимой марки, а для ФГМ засечки треугольник + параллелограмм.
Основные тех характеристики:
1.формат снимка 180х180.
2) Фокус АФА 36-200м.
3) Увеличение наблюдательной системы 4-6 крат.
4) коэффицент увеличения 0,5 – 2,0 мм.
5) углы наклона а.сн 2,9-10,3.
6) инструментальная точность 0,1 мм.
7) Фпр=150-300мм.
8) габориты 104х120х190см,700кг
Принципиальная схема устройства СПР:
В верхней части прибора находится общая каретка с кассетами, куда закладываются диапозитивы. Они освещаются и рассматриваются с помощью наблюдательной системы. А\сн находятся в горизонтальном положении, поэтому наблюдая их ортогональным зрительным лучом с помощью измерительной марки. Наблюдатель видит изображение лев и прав а\сн вместе с измерительной маркой. Наведя марки на одноименные контура, получим стереоскопическую модель местности и одну простр-ую марку. В это время проектирующие рычаги строят точку ГММ на экране с помощью карандашного устройства укрепленного на каретке Хов. Проектирующие рычаги пропущены через карданы S1S2 укрепленные на каретке фокусных расстояний. Т.S1S2 являются механическими центрами проекции прибора. Верхними концами проектирующие рычаги соединяем с каретками а\cн. Нижними концами опираются на базисную каретку которые с помощью ножного штурвала перемещают по высоте z(от 0до110мм). При изменении положения базисной каретки, проектирующие рычаги вращаясь около центра проекции S1S2 передвигают снимки с плоскости ху относительно неподвижной наблюдательной системы, наблюдатель воспринимает это как перемещение марки относительно стерео модели. Расстояние от S до плоскости а.сн является F фок.расстоянием прибора. S1S2 = bx(базис проектирования) Можно устранить в пределах от 20-200мм. Расстояние от верхнего до нижнего шарниров проектир. Рычага находится в отвесном положении. Д=450мм. Построение геометрической засечки на СПР:
В приборе проектирующие рычаги не пересекаются, для того чтобы получить положение т.ГММ нужно мысленно передвинуть правую каретку вместе с проектирующим рычагом // самой себе, так чтобы т.М1 и М2 слились, базис пр. Вх=S1S2 с которого осуществляется засечка. Форма засечки получается треуг+парал-м. Для установки базиса проектирования в прибое имеются движущие bx by bz. Движение Вх придано т.М1(М1 может передвигаться) By Bz передвигают М2. Для получения правильной засечки плановый а.сн нужно децентрировать. Велечина децентрации а.сн определяетсяя после первого взаимного ориентирования. Дельта X=fk*tgальфа. Дельта у = fk*tgгамма. Децентрация вводит поправку в углы наклона.
Станина
Станина
Экран на котором укреплена планшет
Общая каретка
Каретка фокусного расстояния
Проектирующие высокоточные рычаги
Корректировочный механизм учитывающий влияние углов наклона а\сн
///
9,10,11,14,16,17 – базисная каретка 20.W 21. A 18-Н
