17.Вакуумдық пен газ толтырылған фотоэлементтердің сипаттамаларын бағалаудағы сыртқы фотоэффект заңдылықтары.Газ толтырылған фотоэлементтердің вольтамперлік сипаттамасын түсіндіріңіз.

18.Газ толтырылған және вакуумдық фотоэлементтердің құрылысын және жұмыс істеу принциптерін түсіндіріңіз.

Фотоэлектрлік құбылыстар, фотоэффект — электрмагниттік сәуленің затпен әсерлесуі нәтижесінде пайда болатын электрлік құбылыстар (электр өткізгіштігінің өзгеруі, ЭҚК-нің пайда болуы не электрондар эмиссиясы). Бұл құбылыс қатты денелерде, сұйықтықтарда, сондай-ақ газдарда да байқалады. Фотоэлектрлік құбылыстар қатарына рентген сәулелерінің фотоэффектісі мен ядролардың фотоэффекті де жатады. Қатты немесе сұйық денелердің жарық сәулесін (фотондарды) жұтуы нәтижесінде электрондардың бөлініп шығу құбылысы сыртқы фотоэффект делінеді. Мұны 1887 ж. Г.Герц ашқан. Сыртқы фотоэффектіні тәжірибе жүзінде А.Г. Столетов (1888) толық зерттеп, оның бірнеше заңдарын тұжырымдап берген. А.Г. Столетов ашқан фотоэффектінің бірінші заңы былайша тұжырымдалады:максимал фотоэлектрлік ток (қанығу фототогы) түскен жарық ағынына тура пропорционал болады.1905 жылы А.Эйнштейн сыртқы фотоэффект құбылысын жарықтың кванттық теориясы тұрғысынан түсіндіріп берді. Сыртқа қарай бөлініп шыққан электронның максимал кинетик. энергиясының (Емак) шамасы электронға берілген фотонның энергиясы (hv) мен шығу жұмысының (φ) айырымына тең (Емак=hv–φ) екендігі тәжірибе жүзінде дәлелденді. Сыртқы фотоэффектінің бұл екінші заңы, яғни Эйнштейн заңы былайша тұжырымдалады:фотоэлектрондардың максимал энергиясы түскен жарық жиілігіне сызықты тәуелді болып өседі және оның қарқындылығына байланысты болмайды.Ішкі фотоэффект (фотоөткізгіштік) кезінде жартылай өткізгіштер мен диэлектриктерге түскен жарық (фотон) оларда жұтылады да, сыртқа қарай электрондар бөлініп шықпайды. Сөйтіп, жартылай өткізгіштер мен диэлектриктердің электр өткізгіштігі өзгереді. Ішкі фотоэффектіні 1873 ж. америка физигі У.Смит байқаған. Жарық әсерінен кедергісі кемитін жартылай өткізгіштер фотокедергілер деп аталады. Металл электрод пен сұйық шекарасында байқалатын фотогальваникалық эффектіні 1839 ж. француз физигі А.Э. Беккерель ашты. Ал екі қатты дене шекарасындағы мұндай құбылысты 1876 ж. ағылшын физиктері У.Адамс пен Р.Дей байқаған. Екі заттың түйіскен жеріне жарық түсірілген кезде фотоэлектрлік қозғаушы күш пайда болады. Мұндай зат ретінде әр түрлі жартылай өткізгіштер (электрондық және кемтіктік) немесе жартылай өткізгіш пен металл алынады. Фотогальваник. эффектіге негізделіп жасалған фотоэлектрлік құрылғылар вентильді фотоэлементтер деп аталады.

Фотоэлементом называется электровакуумный, полупроводниковый или ионный прибор, в котором воздействие лучистой энергии оптического диапазона вызывает изменение его электрических свойств.  Внешний фотоэффект или фотоэлектронная эмиссия заключается в том, что источник излучения сообщает части электронов дополнительную энергию, достаточную для выхода их вещества в окружающую среду (в вакуум или разрежённый газ). В вакуумных или электронных фотоэлементах движение происходит в вакууме, в газонаполненных или ионных фотоэлементах электроны перемещаются в разреженном газе и ионизируют атомы газа.

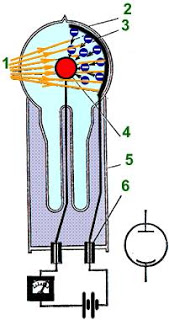

   Фотоэлемент с внешним фотоэффектом (изо) имеет стеклянную колбу 2, в которой создан вакуум (в вакуумном фотоэлементе) или после откачки воздуха колба заполнена разреженным газом (аргоном при низком давлении - в ионных фотоэлементах). Внутренняя поверхность колбы, за исключением небольшого "окна" для прохождения светового потока 1, покрыта фотокатодом 3, который представляет собой слой серебра (подложка), на который нанесен полупроводниковый слой окиси цезия. Анод 4 фотоэлемента изготовляют в виде кольца, чтобы он не преграждал путь световому потоку к катоду. Колба помещается в пластмассовом цоколе 5, в нижней части которого находятся контактные штырьки 6 с выводами от анода и катода.Под действием приложенного напряжения U источника питания между анодом и катодом фотоэлемента создается электрическое поле, и электроны, вылетающие с освещенной поверхности катода, направляются к положительно заряженному аноду.

 Таким образом, в цепи установится фототок Iф, зависимость которого от светового потока Ф при неизменном напряжении источника питания (Ifr=f(Ф)) называется световой характеристикой. В ионном фотоэлементе электроны ионизируют атомы газа и увеличивают поток электронов т. е. увеличивают ток фотоэлемента, повышая его чувствительность.

Фотоэлектронная эмиссия и фототок фотоэлемента зависят от длины волны светового излучения, поэтому помимо световой чувствительности фотоэлементы характеризуются спектральной чувствительностью.

Анодные вольт амперные характеристики фотоэлементов показывают зависимость фототока от приложенного к зажимам фотоэлемента напряжения при неизменном световом потоке, освещающем фотокатод, т. е. Iф =f(U) при Ф = const.

  У электронного фотоэлемента фототок сначала быстро растет при увеличении напряжения, а затем рост его замедляется и, наконец, почти совсем прекращается, т. е., наступает режим насыщения (изо, а).  Для ионных фотоэлементов анодная вольт амперная характеристика после горизонтального участка (электронный ток) поднимается вверх вследствие ионизации газа (изо, б). В процессе работы фотоэлементов их параметры со временем изменяются, т. е. проявляется свойство их "утомляемости".  Обычно фотоэлементы используют совместно с ламповыми или транзисторными усилителями вследствие малого значения фототока, который может быть получен от фотоэлемента.

 Наряду с фотоэлементами существуют фотоэлектронные приборы с усилением фототока, называемые фотоэлектронными умножителями. Эти приборы с внешним фотоэффектом, в которых фототок усиливается под действием вторичной электронной эмиссии.
