2. Региональная разведка, документация и способы
Региональная геометризация месторождений проводится на основе данных геологической съемки и поисковых работ. На этой стадии составляют горногеометрические графики мелких масштабов от 1:50000 и мельче. На этих графиках изображают в изогипсах поверхности маркируемых горизонтов, изолинии мощности продуктивных толщ погребенных структур и т.д. Такие графики позволяют делать широкие обобщения и научные прогнозы с целью поисков и разведки месторождений.
Детальная геометризация месторождений осуществляется по данным детальной разведки. Геометрические графики составляют в масштабах от 1:1000 до 1:25000. Графики изображают поверхности маркирующих угленосных свит и пластов, изосечения висячего и лежачего боков залежи, изолинии мощностей рудных тел, изолинии содержания полезных и вредных компонентов и др.
Эти графики служат для промышленной оценки месторождения, для подсчета разведанных запасов, проектирования горных работ.
Эксплуатационная геометризация проводится по данным эксплуатационной разведки, горноподготовительных и очистных работ в процессе разработки месторождения. Масштабы горногеометрических графиков от 1:100 до 1:2000. В комплект графиков входят структурные и качественные планы, способствующие нормальной работе предприятия и рациональной эксплуатации месторождений.
Билет № 16
Способы построения геологических разрезов
Геологический разрез - вертикальное сечение земной коры от поверхности в глубину. Разрез показывает последовательность и мощности слоев, формы их залегания, расположения и формы залегания в вертикальной плоскости массивов изверженных пород и тел ПИ. Составление, раскраска и индексация разрезов осуществляется в соответствии с геологической картой и условными обозначениями. Геологические разрезы составляются по геологическим картам, данным геологических наблюдений и горных выработок (в т.ч. буровых скважин), геофизических исследований и др. Геологические разрезы ориентируют главным образом вкрест или по простиранию геологических структур по прямым или ломаным линиям, проходящим при наличии глубоких опорных буровых скважин через эти скважины. На геологические разрезы оказывают условия залегания, возраст и состав горных пород. Горизонтальные и вертикальные масштабы геологических разрезов обычно соответствуют масштабу геологической карты. Для построения геологического разреза в начале вычерчивают топографический профиль. Наносят на него с геологической карты границы толщи пород, пересекаемые разрезом. По данным об условиях залегания пластов показывают границы распространения толщи на глубину. Над разрезом - название, числовые вертикальные и горизонтальные масштабы, по сторонам - буквенные обозначения разреза (А-А; А-В; I-I), ориентировка по сторонам света.
Изображение плоскости в проекциях с числовыми отметками
Взаимное положение двух плоскостей
Плоскости в пространстве могут быть параллельными и пересекающимися.Две плоскости параллельны в том случае, если горизонтали их

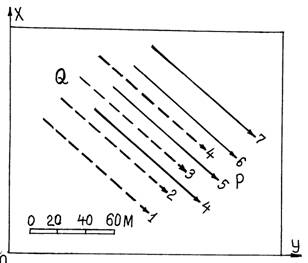

параллельны и направлены в одну сторону и заложения одинаковы (рис.2.4).
Рисунок 2.4 Условие параллельности плоскостей
Две плоскости пересекаются в следующих случаях:
а)их одноименные горизонтали пересекаются;
б)горизонтали плоскостей параллельны, но имеют противоположные направления;
в)горизонтали плоскостей параллельны, направлены в одну сторону, но имеют различные заложения.

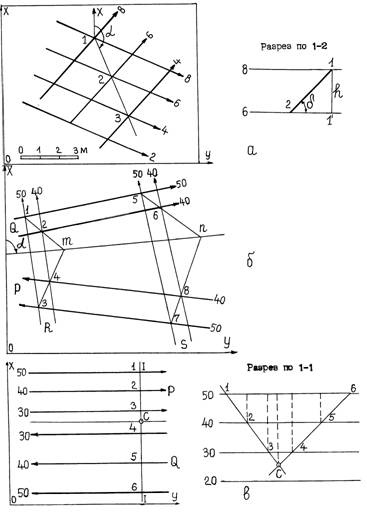

В первом случае плоскости Р и J показаны на рис.2.9,а. Горизонтали их пересекаются в пределах чертежа. Здесь линия пересечения плоскостей прохо-дит через точки пересечения горизонталей с одинаковыми отметками, т.е. точки 1,2,3 .
Дирекционный угол a линии пересечения в сторону ее наклона непосредственно измеряется транспортиром от оси Х на чертеже, а угол наклона d - построением разреза по линии 1-2.
Если же горизонтали двух плоскостей не пересекаются в пределах чертежа (рис.2.9,б), то линию пересечения можно определить при помощи вспомогательных наклонных разрезов (плоскости R и S ). Находим линию пересечения плоскостей R и J (линия 1-2), а также плоскостей R и Р (линия 3-4). Пересечение линий 1-2 и 3-4 дает точку m. Аналогично получаем точку n. Линия mn будет линией пересечения плоскостей Р и J.Отметки точек m и n можно опредеклить интерполированием, а по полученным отметкам – найти уклон линии mn. Дирекционный угол линии пересечения mn определяется на чертеже.
Во втором случае (рис.2.9, в ) нахождение линии пересечения плоскостей производится при помощи вертикального разреза (1-1), перпендикулярного к горизонталям плоскостей. С разреза на план сносим точку (С) пересечения линии 1-2-3 и 4-5-6. Через эту точку проводится линия параллельно горизонталям плоскостей, которая и будет являться линией их пересечения.
Рисунок 2.5 Определение линии пересечения плоскостей
Дирекционный угол a линии пересечения берется с чертежа, а угол наклона d = 00.
Аналогично поступают при определении линии пересечения плоскостей и в третьем случае.
