1. Способы построение изолиний залежи
Изолиниями (от греческого «изос» - равный, одинаковый) называют линии на карте, проходящие по точкам с одинаковыми значениями каких-либо количественных показателей. Характерный пример изолиний - горизонтали или изогипсы, т. е. линии, соединяющие на земной поверхности точки одинаковой высоты, - основной способ-изображения рельефа на топографических картах.
2. Основная горно-графическая документация маркшейдерской службы
Каждое горное предприятие должно иметь документацию: первичную, вычислительную и горно-графическую определенного состава, масштабов и содержания.К графической документации относятся: планы и чертежи, характеризующие земную поверхность, опорную плановую и высотную сеть и др;планы и четежи,характеризующие горные работы; чертежи характеризующие геологию угольных месторождений, свойства углей и др; чертежи, характеризующие и детализирующие применяемые системы разработки, паспорта крепления горных выработок.
Билет № 14
1. Способ градуирования прямой.
Градуирование чаще всего производится методами профиля и трафарета, реже – аналитическим.
Метод профиля заключается в том, что проекцию a(1)-b(6) отрезка прямой АВ требуется проградуировать, например через 1 метр. Строим профиль через данный отрезок (рис.2.4).
Точки А и В откладываем в соответствии с их отметками: точка А на отметке 1 и точка В на отметке 6. Проводим линию АВ.

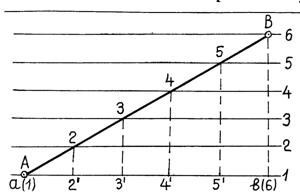

Рисунок 2.4 Градуирование прямой методом профиля
Пересечение этой линии с горизонтами 5,4,3,2 даст точки с отметками, кратными одному метру. Сносим эти точки на проекцию прямой и придаем им соответствующие отметки.
Градуирование методом трафарета заключается в следующем. Например, дана горизонтальная проекция линии a (12,5 ) – b (18,3) (рис.2.5). Тогда, производим градуирование в таком порядке: на прозрачной бумаге (кальке) заготавливается трафарет в виде параллельных линий, проведенных на произвольном, но одинаковом расстоянии одна от другой (рис.2.5) и подписанных карандашом) через определенную величину, в данном случае 1 м; размещаем трафарет таким образом, чтобы точка a заняла положение, соответствующее ее отметке 12,5 , а точка b – 18,3; отмечаем на линии ab все точки ее пересечения с линиями трафарета и выписываем около каждой из них соответствующие значения числовых отметок.
Рисунок 2.5 Градуирование прямой методом трафарета
При больших значениях угла наклона d градуирование одним интервалом неудобно ввиду незначительной его величины, особенно при мелких масштабах. В этом случае градуирование прямой производится пятью, десятью, двадцатью и более интервалами.
2. Современные способы и методы изучения структуры месторождения.
Билет № 15
1. Способы определения заложения плоскости
Плоскость в проекции с числовыми отметками может быть
задана:

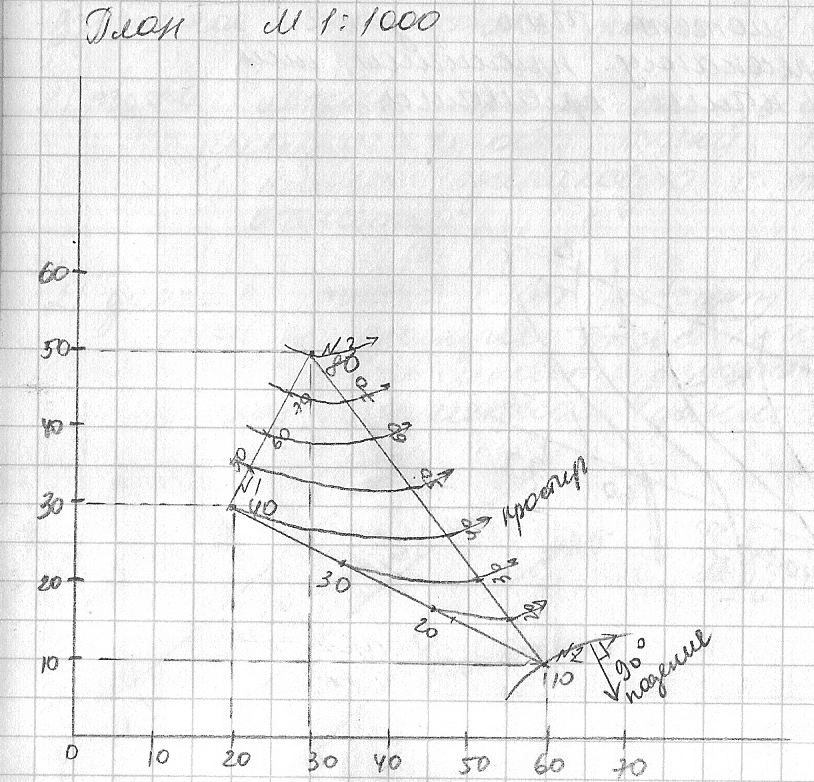

1)Тремя точками не лежащими на одной прямой

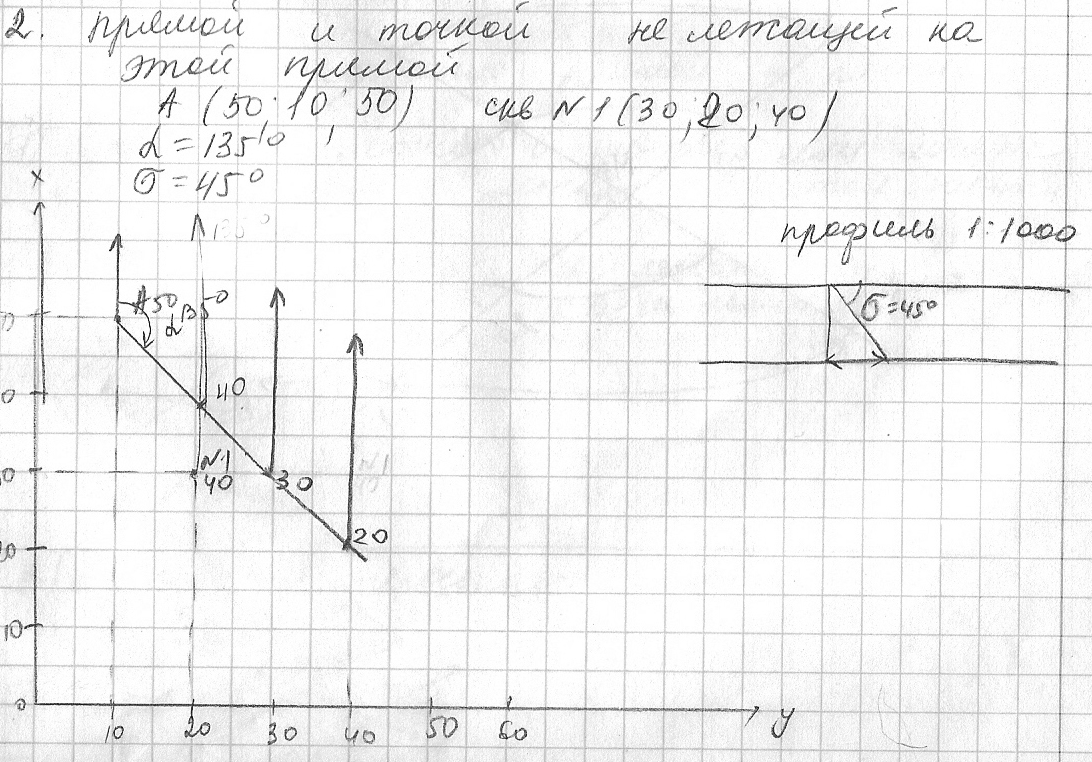

2. Прямой и точкой не лежащей на этой прямой

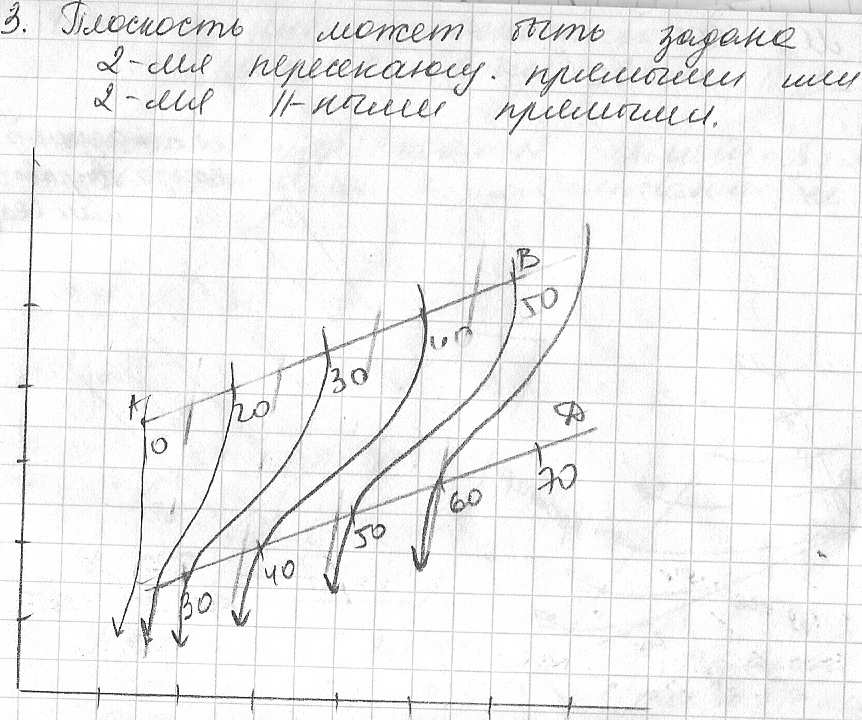

3. Двумя пересекающимися прямыми или 2-мя параллельными прямыми.
