2.2 Устройство станка и его техническая характеристика

Высокопроизводительны горизонтальный токарный станок с ЧПУ “DOOSAN” VT-450T предназначен для обработки деталей различной конфигурации, из различных металлов. На станке могут производиться различные токарные операции: точение цилиндрических поверхностей, подрезание торцов, сверление, растачивание, развертывание, нарезание резьбы метчиками, плашками и резцом, точение фасонных поверхностей, точение конических поверхностей.

Многообразие выполняемых на станках операций позволяет в ряде случаев осуществить обработку сложной детали за один цикл, исключив доработку на других станках. Применяется в условиях крупносерийного и массового производства.

Техническая характеристика станка:

Главный шпиндель:

-Диаметр отверстия шпинделя, мм 22

-Диаметр переднего подшипника шпинделя, мм 120

- Скорость шпинделя, об/мин 2500

-Угол индексации поворота шпинделя, ° 360

-Время поворота шпинделя, с 0,25

Подача:

-Скорость вращение приводного инструмента, об/мин 4000

-Перемещение по оси X, мм 240

-Перемещение по оси Z, мм 450

-Ускоренные перемещения по оси X, м/с 20

-Ускоренные перемещения по оси Z, м/с 20

Возможности обработки:

-Диаметр над станиной, мм 580

-Максимальный диаметр над суппортом, мм 450

-Максимальный диаметр обработки, мм 450

-Максимальная длинна обработки, мм 450

-Рекомендуемый диаметр обработки ,мм 380

Двигатель :

-Главный шпиндель, кВт 18,5-22

-Двигатель шпинделя приводного инструмента, кВт 4,5

-Серводвигатель оси Z, кВт 4,5

-Серводвигатель оси X, кВт 3,0

Револьверная головка :

-Диаметр расточной оправки , мм 40-50

-Размеры инструмента для точение наружного диаметра , мм 25

-Число инструментальных позиций , номер 12

Габаритные размеры :

-Вес, кг 12400

-Высота, мм 3009

-Длинна, мм 2895

-Ширина, мм 2491

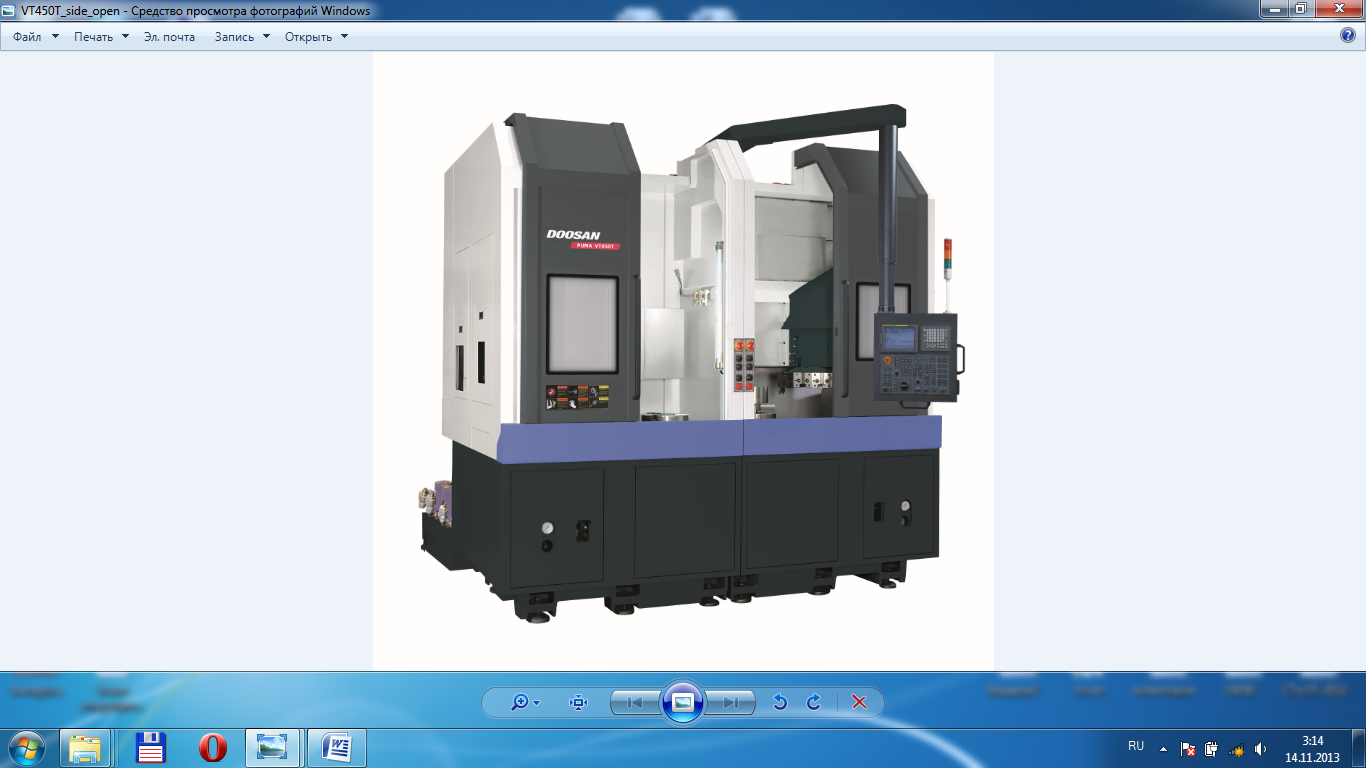

Рисунок 2 – Токарный станок DOOSAN VT-450 T

2.3 Назначение и конструкция детали

Деталь ,,Шестерня” РСМ-100.33.03.651 изготовлена из Стали 25ХГТ ГОСТ 4543-71

Данная деталь шестерня используется в редукторе привода барабана кукурузной жатки. Данная ,,Шестерня” является жесткой. Деталь состоит из стандартных и унифицированных конструктивных элементов: Деталь симметрична относительно своей оси. На детали имеются фаски которые являются унифицированными.

В процессе эксплуатации деталь подвергается действию крутящих и изгибающих моментов, его зубья работают на срез, на смятие, воспринимают ударные нагрузки. Поэтому шестерня выполнена из легированной стали марки 25ХГТ. Наличие таких легирующих элементов как хром, марганец и титан придают детали повышенную твёрдость, износостойкость, прочность, стойкость при ударных нагрузках и коррозионную стойкость - свойства, необходимые деталям типа «шестерня». Это полностью оправдывает сравнительно высокую стоимость материала.

Основные технические требования, предъявляемые к детали «Шестерня»:

- обеспечить твердость поверхности зубьев 57…64 HRC_э; сердцевины зубьев 32…46 HRC_э; остальных поверхностей не менее 46 HRC_э;

- в качестве химико-термической обработки выбрать нитроцементацию на глубину h=0,6…0,9 мм.

В качестве конструкторских баз используется наружные торцы, наружная цилиндрическая поверхность и сквозное отверстие.

Химический состав и механические свойства легированной стали марки 25ХГТ приведены в таблицах 1 и 2 ниже.

Таблица 1 – Химические свойства Стали 20ХГТ ГОСТ 4543-71

С, %	Si, %	Mn, %	Cr, %	Ti, %	P, %	S, %	Cu, %	Ni, %
0,22…0,29	0,17…0,37	0,8…1,1	1,0…1,23	0,03…0,09	0,035	0,035	0,3	0,3

Таблица 2 – Механические свойства Стали 20ХГТ ГОСТ 4543-88

στ, МПа	σв, МПа	δ5, %	ψ, %	KCU, Дж/см2	HB
981	1275	10	50	68,7	156…207
