36. Этапы проектирования аис с применением языка универсального моделирования (uml).

UML обеспечивает поддержку всех этапов жизненного цикла ИС и предоставляет для этих целей ряд графических средств – диаграмм.

На этапе создания концептуальной модели для описания бизнес-деятельности используются модели бизнес-прецедентов и диаграммы видов деятельности, для описания бизнес-объектов – модели бизнес-объектов и диаграммы последовательностей.

На этапе создания логической модели ИС описание требований к системе задается в виде модели и описания системных прецедентов, а предварительное проектирование осуществляется с использованиемдиаграмм классов, диаграмм последовательностей и диаграмм состояний.

На этапе создания физической модели детальное проектирование выполняется с использованием диаграмм классовдиаграмм компонентовдиаграмм развертывания.

Диаграммы прецедентов (диаграммы вариантов использования, use case diagrams) – это обобщенная модель функционирования системы в окружающей среде.

Диаграммы видов деятельности (диаграммы деятельностей, activity diagrams) – модель бизнес-процесса или поведения системы в рамках прецедента.

Диаграммы взаимодействия (interaction diagrams) – модель процесса обмена сообщениями между объектами, представляется в виде диаграмм последовательностей (sequence diagrams) или кооперативных диаграмм (collaboration diagrams).

Диаграммы состояний (statechart diagrams) – модель динамического поведения системы и ее компонентов при переходе из одного состояния в другое.

Диаграммы классов (class diagrams) – логическая модель базовой структуры системы, отражает статическую структуру системы и связи между ее элементами.

Диаграммы базы данных (database diagrams) — модель структуры базы данных, отображает таблицы, столбцы, ограничения и т.п.

Диаграммы компонентов (component diagrams) – модель иерархии подсистем, отражает физическое размещение баз данных, приложений и интерфейсов ИС.

Диаграммы развертывания (диаграммы размещения, deployment diagrams) – модель физической архитектуры системы, отображает аппаратную конфигурацию ИС.

Указатели стрелок можно интерпретировать как отношение "является источником входных данных для..." (например, диаграмма прецедентов является источником данных для диаграмм видов деятельности и последовательности).

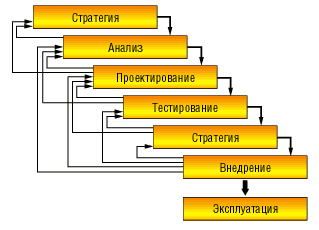

Выделяются несколько этапов создания АИС:

  • I этап — предпроектный (обследование, составление отчета, технико-экономического обоснования и технического задания);

  • II этап — проектный (составление технического и рабочего проектов);

  • III этап — внедрение (подготовка к внедрению, проведение опытных испытаний и сдача в программную эксплуатацию);

  • IV этап — анализ функционирования (выявление проблем, внесение изменений в проектные решения и существующие АИС и АИТ).

На предпроектной стадии проводится изучение и анализ объекта проектирования. В частности анализируется информационная база, все входные документы, их объем, периодичность, алгоритмы, выходные документы и все информационные связи задач. Эти данные обрабатываются, и строится информационная модель объектов в виде таблиц и графиков.



К методам изучения и анализа состояния экономического объекта и его системы управления относятся:

  •  устный и письменный опрос;

  • письменное анкетирование;

  • наблюдение, измерение, оценка;

  • групповое обсуждение;

  • анализ задач;

  • анализ производственных, управленческих и информационных процессов.

В результате обследования вырабатываются рекомендации по изменению организационной структуры, рассматриваются новые должностные инструкции, целесообразность тех или иных документов, определяется состав баз данных, предложения по изменению технологии обработки, определяется конфигурация вычислительной сети, количество машин, состав экономических задач, очередность их компьютеризации, вырабатываются предложения по реализации экономических задач средствами пакетов прикладных программ.



На проектном этапе составляются технические и рабочие проекты для каждого уровня АРМ. В рабочем проекте отражаются общие положения, состав технических средств, архитектура, организационная структура в новых условиях, делается постановка задач, проектируется информационное обеспечение, информационный обмен с другими АРМами, рассчитывается экономическая эффективность, инструкции исполнителям.



Проектирование технологических процессов включает проектирование паролей, программ, сценариев диалога пользователя с ПВМ, включая проектирование иерархических организованных меню и "окон”. Меню содержит перечень блоков, модулей и программы. Каждый модуль выполняет определенную функцию. Разрабатывается структура меню и сцена диалога человека с машиной. Если привлекаются готовые пакеты прикладных программ, то в них обязательно должно быть руководство пользователю к эксплуатации и комплект машинных программ на дискетах.



Постановка задачи дает исчерпывающее представление о ее сущности, логике преобразования исходной информации для получения результата.

В процессе постановки задачи раскрываются:

  • организационно-экономическая сущность ее (наименование, цель решения, периодичность и сроки решения, источники и способы поступления данных, потребители результатной информации и способы ее отправки, информационные связи с другими задачами);

  • описание исходной переменной и условно-постоянной информации (перечень, формы представления, объемные показатели, описание структурных единиц информации, способов контроля исходных данных);

  • описание результатной информации (перечень, формы представления, пользователи, структурные единицы информации, способы контроля);

  • описание алгоритма решения задачи (последовательности выполнения арифметических и логических операций).

В настоящее время почти все АИС децентрализованные, поэтому важно участие пользователя на предпроектной стадии, при постановке и внедрении задач, анализе функционирования АИТ.
