3.3.3. Базовая схема кмоп-инвертора
Схемы КМОП-логики (CMOSlogic) образуются в результате совместного использования дополняющих друг друга «МОП- ирМОП-транзисторов. Самой простой КМОП-схемой является логический инвертор, для которого необходимо по одному транзистору каждого типа, соединенных как показано на рис. 3.10(а). Напряжение питания fdd обычно может быть в диапазоне 2-6 В и наиболее часто выбирается равным 5.0 В для совместимости с ТТЛ-схемами.
В идеальном случае поведение схемы КМОП-инвертора можно описать всего лишь двумя строками таблицы, приведенной на рис. 3.10(b):
Импеданс и сопротивление
Формально между терминами «импеданс» и «сопротивление» имеется различие, но инженеры-электрики часто используют эти термины как равнозначные. Так же поступаем в этой книге и мы.
Р
ис.

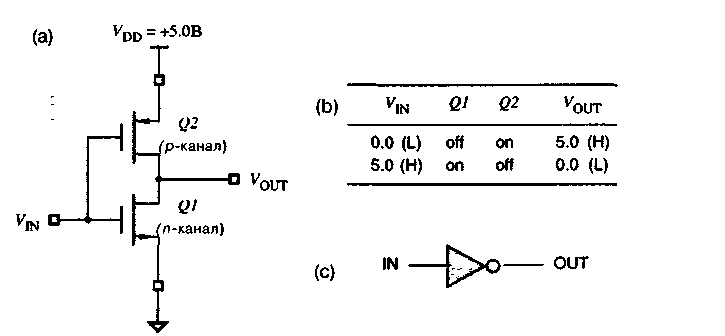

3.10. КМОП-инвертор: (а) принципиальная
схема; (b) таблица, описывающая работу
схемы (L - низкий уровень,
Н -высокий уровень, on -
открыт, off -закрыт); (с)
условное обозначение
VIN равно 0.0 В. В этом случае нижний, n-канальный транзистор Q1 закрыт, так как у него напряжение Vgs равно О В, а верхний, р-канальный транзистор Q2 открыт, так как у него напряжение Vgs имеет большое по величине отрицательное значение (-5.0 В). Поэтому сопротивление транзистора Q2, включенного между шиной питания (VDD, + 5.0 В) и выходом (VOUT), мало, и выходное напряжение равно 5.0 В.
VIN равно 5.0 В. При этом транзистор Q1 открыт, поскольку у него напряжение Vgs равно +5.0 В, а транзистор Q2 закрыт, так как у него Vgs равно 0. Таким образом, транзистор Q1 представляет собой малое сопротивление между выходом схемы и землей, и выходное напряжение равно 0 В.
Из сказанного ясно, как ведет себя логический инвертор: при напряжении 0 вольт на входе выходное напряжение равно 5 вольтам, и наоборот.

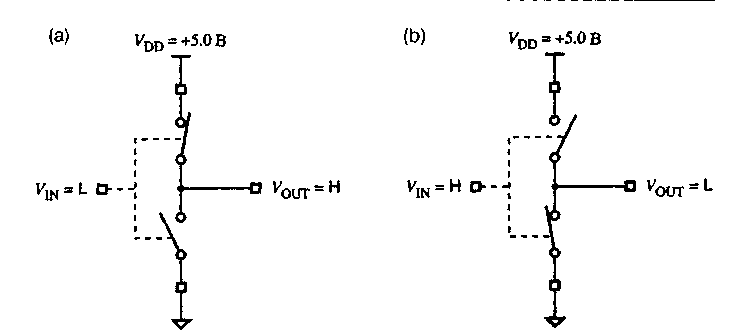

Другой способ наглядного представления работы КМОП-схемы состоит в изображении транзисторов в виде ключей. Как показано на рис. 3.11 (а), n-канальный (нижний) транзистор заменяется ключом с нормально разомкнутым контактом, а р-канальный (верхний) транзистор - нормально замкнутым ключом. При подаче на вход высокого напряжения состояние каждого из ключей изменяется на состояние, противоположное первоначальному, как показано на рис. 3.11(b).
Модель с ключами позволяет нагляднее представить работу КМОП-инвертора. Как показано на рис. 3.12, для p- и n-канальных транзисторов используются различные условные обозначения, чтобы отразить логику их работы. Когда к затвору п-канального транзистора (Q1) приложено напряжение высокого уровня, он находится в «открытом» состоянии и ток течет от стока к истоку; это кажется достаточно естественным. Противоположная ситуация наблюдается в отношении p-канального транзистора (Q2). Он находится в «открытом» состоянии, когда к его затвору приложено напряжение низкого уровня; кружок на затворе указывает на инвертирование.
Р
ис.
3.11. Модель КМОП-инвертора
с использованием ключей:
(а) низкое входное
напряжение, (b) высокое
входное напряжение (L
- низкий уровень, Н
-высокий уровень)
Р
ис.

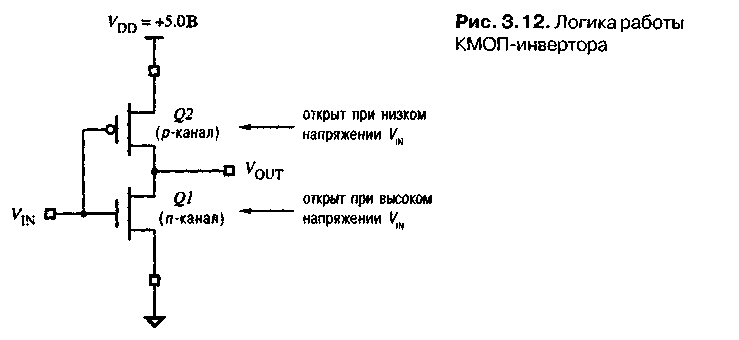

3.12 Логика работы КМОП-инвертора
