3.9.4. Транзисторный инвертор
На рис. 3.69 показано, что на «-р-и-транзисторе, включенном по схеме с общим эмиттером, можно построить инвертор логических сигналов. Когда входное напряжение имеет низкий уровень, напряжение на выходе имеет высокий уровень и наоборот.
В цифровых схемах воздействие, оказываемое на биполярные транзисторы, часто приводит к тому, что они всегда либо закрыты, либо находятся в насыщении. То есть цифровые схемы типа инвертора, изображенного на рис. 3.69, разработаны так, чтобы транзисторы в них всегда находились (ну, почти всегда) в одном из состояний, изображенных на рис. 3.70. Если входное напряжение Кш соответствует низкому уровню, то оно настолько мало, что ток /А равен нулю и транзистор закрыт; цепь между эмиттером и коллектором разомкнута. Если напряжение F[N соответствует высокому уровню, то оно настолько велико (а сопротивление R1 достаточно мало и коэффициент /J достаточно велик), что транзистор попадет в состояние насыщения при любом разумном значении сопротивления R2; цепь между коллектором и эмиттером выглядит почти как короткое замыкание. Наличие входных напряжений, попадающих в область неопределенности между низким и высоким уровнями, не допустимо, за исключением переходных процессов. Эта область неопределенности соответствует запасу помехоустойчивости, о котором шла речь в связи с табл. 3.9.
Р
ис.

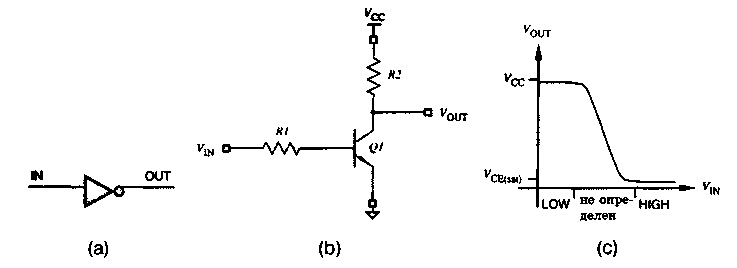

3.69. Транзисторный инвертор: (а) условное
обозначение (IN - вход, OUT-выход); (b)
принципиальная схема; (с) передаточная
характеристика (LOW- низкий уровень,
HIGH - высокий уровень)
Р
ис.

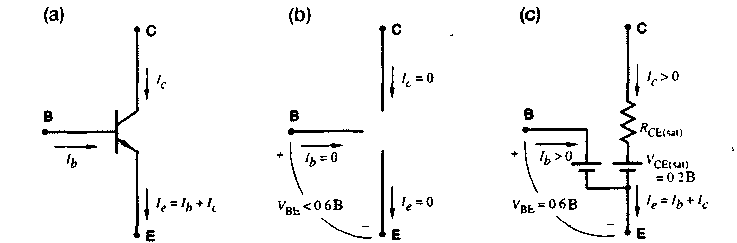

3.70. Обычные состояния л-р-г/-транзистора
в цифровой схеме: (а) условное
обозначение транзистора и протекающие
в нем токи; (b) эквивалентная схема
транзистора в состоянии отсечки (OFF);
(с) эквивалентная схема транзистора
в состоянии насыщения (ON)

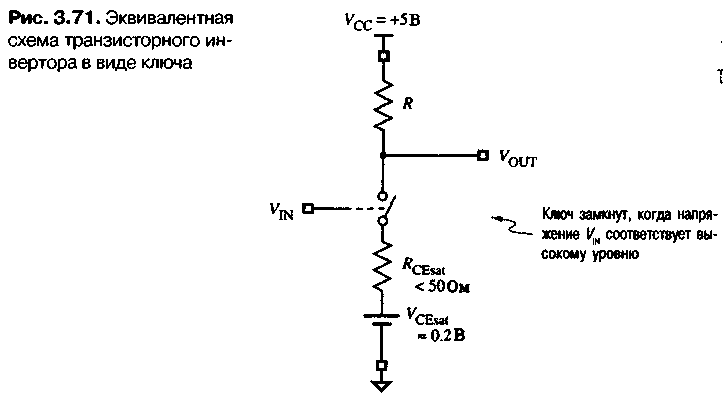

Другой способ, позволяющий наглядно представить работу транзисторного инвертора, показан на рис. 3.71. Если напряжение K]N соответствует высокому уровню, то транзисторный ключ замкнут, выход инвертора соединен с землей и выходное напряжение безусловно соответствует низкому уровню. Если входное напряжение F]N соответствует низкому уровню, то транзисторный ключ разомкнут и выход инвертора через резистор подключен к шине питания +5 В; выходное напряжение соответствует высокому уровню, если выход не слишком сильно нагружен (то есть в том случае, когда он не соединен с землей резистором с малым сопротивлением, что было бы неправильно).
3.9.5. Транзисторы Шоттки
К
огда
напряжение на входе насыщенного
транзистора изменяется, выходное
напряжение не начинает изменяться
немедленно; для выхода из насыщения
требуется дополнительное время,
называемое временем удержания (storage
time).
В первом семействе ТТЛ фактически время удержания составляло значительную долю задержки распространения.

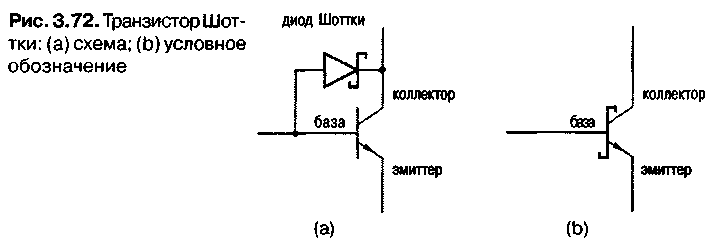

Время удержания можно исключить и тем самым уменьшить задержку распространения, обеспечивая условия, при которых транзисторы в нормальном режиме не попадают в область насыщения. В современных семействах ТТЛ это достигается включением диода Шоттки (Schottky diode) между базой и коллектором каждого транзистора, который может оказаться в насыщении, как показано на рис. 3.72. Получающиеся транзисторы, не попадающие в область насыщения, называются транзисторами с фиксирующими диодами Шоттки (Schottky-clamped transistors) или короче транзисторами Шоттки (Schottky transistors).
П
адение
напряжения на диоде Шоттки при смещении
в прямом направлении существенно меньше,
чем у обычного диода, и составляет 0.25 В
против 0.6 В. У обычного транзистора
напряжение между базой и коллектором
в режиме насыщения равно 0.4 В, как показано
на рис. 3.73(а). В транзисторе Шоттки
благодаря применению диода Шоттки ток
в базовой цепи разветвляется, и часть
этого тока отводится в коллектор прежде,
чем транзистор входит в режим насыщения,
как это показано на рис. 3.73(b). На рис.
3.74 представлена принципиальная схема
простого инвертора с транзистором
Шоттки.

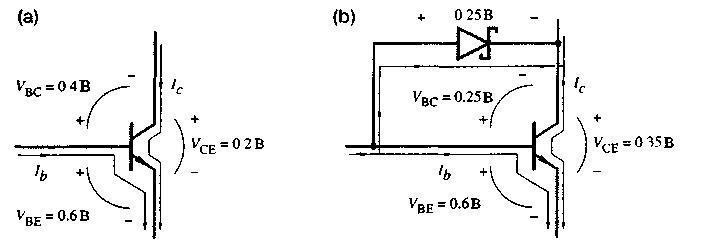

Рис. 3.73. Работа транзистора при большом токе в цепи базы: (а) обычный транзистор в режиме насыщения; (b) транзистор с диодом Шоттки, предотвращающим насыщение
