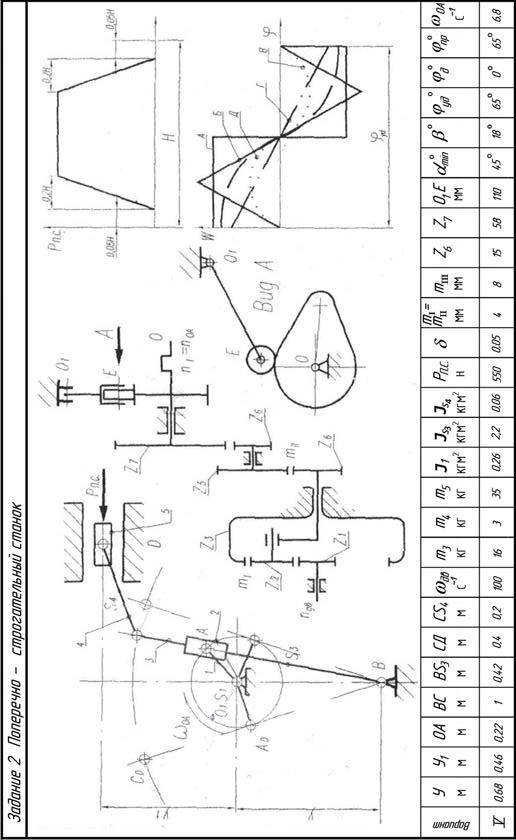

Задание на выполнение курсового проекта

1. Динамическое исследование движения основного механизма

1.1. Определение положения звеньев механизма и построение траекторий описываемых точками звенья

Масштабным коэффициентом называется отношение числового значе­ния физической величины в системе СИ к длине отрезка, изображающего эту величину на чертеже, выраженной в миллиметрах. Выбираем длину криво­шипа .

.

Для построения планов положений звеньев механизма разделим траекторию, описываемую точкой кривошипа, на восемь равных частей. За начальное положение кривошипа принимаем , при котором ползун занимает крайнее левое положение . Начиная от точки в сторону направления угловой скорости ведем нумерацию положений точки . Получаем точки , , … , соединив которые с точкой , находим восемь положений кривошипа .

Вторая мертвая точка не попадает в число фиксированных восьми положений, то соответствующее ей промежуточное, девятое положение, обозначаем его тем же номером, что и соседнее фиксированное положение, но со штрихом, 4'.

Находим расстояния и по формуле: . Таким же способом находим , , и :

,

,

,

,

,

.

Соединяем точку с точками , , … , и каждый луч продолжаем до пересечения с дугой радиуса . Получаем положение шарнира ( , , … ,), соответствующее принятым положениям кривошипа .

Для определения положений точки засекаем ось неподвижных направляющих дугами окружностей с радиусом , проведенных из точек , , … . Получаем точки , , … , соединив которые с соответствующими точками , определяем восемь положений шатуна . Одно из положений механизма выделяем контурными линиями. Определяем ход ползуна :
