5.4. Расчет осадок фундамента колонны.

Дополнительное напряжение: Р₀=σ–σ_zg,f=395,7-31,64=364,06 кПа.

Устанавливаем величину дополнительного напряжения по оси фундамента на глубине z:

Полную осадку определяем по формуле:

Наименование слоя грунта	ξ	z= ξ·b/2,м		α	σzp, кПа	Е, МПа	sср,мм
Песок мелкий	0	0		1	364,06	3,7	40,9 35,2 25,1 2,5
	0,4	0,58		0,96	349,5
	0,8	1,16		0,8	291,25
	1,2	1,74		0,606	220,6
	1,24	1,8		0,59	214,8
Суглинок полутвердый	1,6	2,32		0,449	163,5	15,54	5,33 4,03 3,11 2,45 1,98 1,6 1,35
	2	2,9		0,336	122,3
	2,4	3,48		0,257	93,56
	2,8	4,06		0,201	73,18
	3,2	4,64		0,160	58,25
	3,6	5,22		0,131	47,69
	4,0	5,8		0,108	39,32
	4,4	6,4		0,091	33,13
Песок средней крупности	4,8	6,96		0,077	28	25,64	0,6
	5,2	7,54		0,067	24,4

,

.

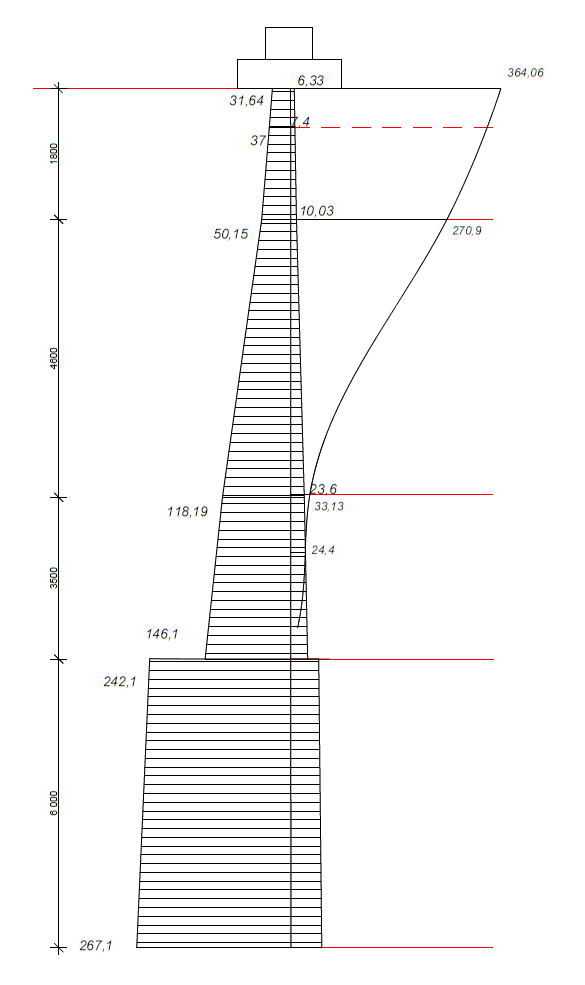

Осадки фундамента продольной стены

σ_z

_g

σ_zp

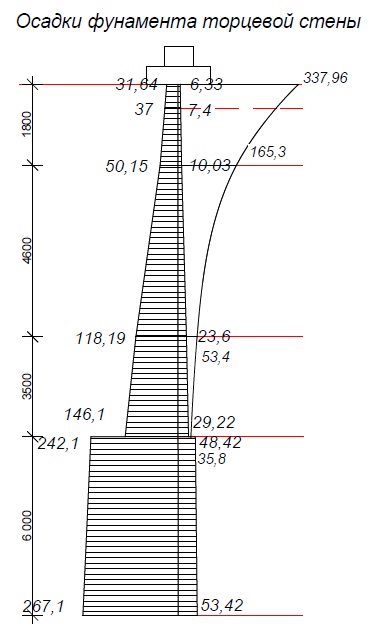

Осадки фундамента торцевой стены

σ_z

_g

σ_zp

Осадки фундамента колонны

214,8

σ_z

_g

σ_zp

6. Расчет свайного фундамента

6.1. Определение глубины заложения ростверка. Выбор предварительного размера сваи.

Глубина заложения подошвы ростверка должна быть на 0,1-0,15м ниже планировочной отметки.

В глинистых грунтах под ростверк под ростверком наружных стен устраивается подсыпка из щебня, шлака или крупнозернистого песка толщиной 0,2м и больше.

В зданиях с подвалом глубину заложения глубину заложения ростверка назначают с таким расчетом, чтобы отметка низа ростверка располагалась на 0,3-0,5 м ниже отметки пола подвала.

Обычно, по конструктивным соображения, высота ростверка h_p≥h₀+0.25м, h₀- высота заделки сваи в ростверк, h₀≥5см.

Высота от уровня поверхности земли до ростверка должна быть ≥ 0,1м.

d_p=0,1+0,5+0,2=0,8м

L_min=0,2+0+3,2+4,6+2=10,0м.

Проектируем фундамент из свай марки С10-30, длиной 10 м и размером поперечного сечения 0,3х0,3 м, l_остр=0,25м.
