21

  1. Основные термодинамические процессы и их краткая характеристика

Основными процессами в термодинамике являются:

  • изохорный, протекающий при постоянном объеме;

  • изобарный, протекающий при постоянном давлении;

  • изотермический, происходящий при постоянной температуре;

  • адиабатный, при котором теплообмен с окружающей средой отсутствует;

  • политропный, удовлетворяющий уравнению pvn= const.

Изохорный, изобарный, изотермический и адиабатный процессы являются частными случаями политропного процесса.

При исследовании термодинамических процессов определяют:

  • уравнение процесса в p-v, иT-sкоординатах;

  • связь между параметрами состояния газа;

  • изменение внутренней энергии;

  • величину внешней работы;

  • количество подведенной теплоты на осуществление процесса или количество отведенной теплоты.

Изохорный процесс

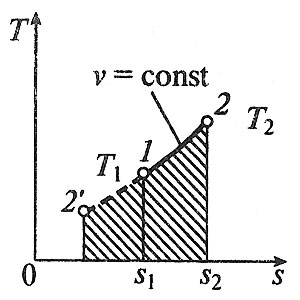

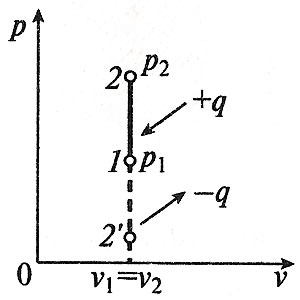

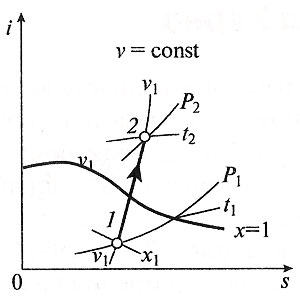

Изохорный процесс в p, v- , T, s- и i, s-координатах (диаграммах)

При изохорном процессе выполняется условие v = const.

Из уравнения состояния идеального газа (pv = RT) следует:

 p/T = R/v = const,

т. е. давление газа прямо пропорционально его абсолютной температуре:

 p2/p1 = T2/T1

Работа расширения в изохорном процессе равна нулю (l = 0), так как объем рабочего тела не меняется (Δv = const).

Количество теплоты, подведенной к рабочему телу в процессе 1-2 при cv = const определяется по формуле:

qcv(T2 -  T1).

Т. к.l = 0, то на основании первого закона термодинамики Δu = q, а значит изменение внутренней энергии можно определить по формуле:

Δu = cv(T2 — T1).

Изменение энтропии в изохорном процессе определяется по формуле:

s2 – s1= Δs = cvln(p2/p1) = cvln(T2/T1).

Изобарный процесс

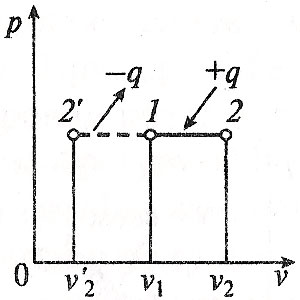

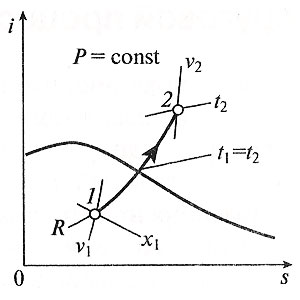

Изобарный процесс в p, v- , T, s- и i, s-координатах (диаграммах)

Изобарным называется процесс, протекающий при постоянном давлении p = const. Из уравнения состояния идеального газа слуедует:

v/T = R/p = const

или

 v2/v1 = T2/T1,

т. е. в изобарном процессе объем газа пропорционален его абсолютной температуре.

Работа будет равна:

l = p(v2 – v1).

Т. к. pv1 = RT1 и pv2 = RT2, то

l = R(T2 – T1).

Количество теплоты при cp = const определяется по формуле:

q = cp(T2 – T1).

Изменение энтропии будет равно:

s2 – s1= Δs = cpln(T2/T1).

Изотермический процесс

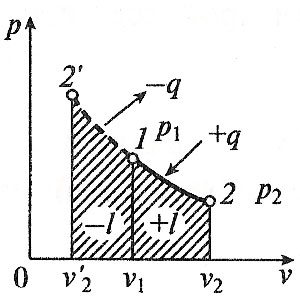

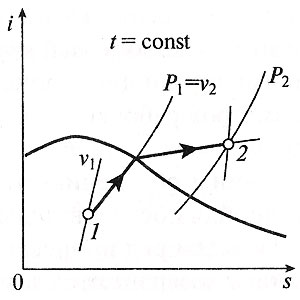

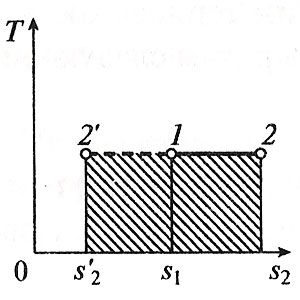

Изотермический процесс в p, v- , T, s- и i, s-координатах (диаграммах)

При изотермическом процессе температура рабочего тела остается постоянной T = const, следовательно:

pv = RT = const

или

p2/p1 = v1/v2

т. е. давление и объем обратно пропорциональны друг другу, так что при изотермическом сжатии давление газа возрастает, а при расширении – снижается.

Работа процесса будет равна:

l  = RTln (v2 – v1) = RTln (p1 – p2).

Так как температура остается неизменной, то и внутренняя энергия идеального газа в изотермическом процессе остается постоянной (Δu = 0) и вся подводимая к рабочему телу теплота полностью превращается в работу расширения:

q = l.

При изотермическом сжатии от рабочего тела отводится теплота в количестве, равном затраченной на сжатие работе.

Изменение энтропии равно:

s2 – s1= Δs = Rln(p1/p2) = Rln(v2/v1).

Адиабатный процесс

Адиабатный процесс в p, v- , T, s- и i, s-координатах (диаграммах)

Адиабатным называется процесс изменения состояния газа, который происзодит без теплообмена с окружающей средой. Так как dq = 0, то уравнение первого закона термодинамики для адиабатного процесса будет иметь вид:

du + pdv = 0

или

Δul = 0,

следовательно

Δu= -l.

В адиабатном процессе работа расширения совершается только за счет расходования внутренней энергии газа, а при сжатии, происходящем за счет действия внешних сил, вся совершаемая ими работа идет на увеличение внутренней энергии газа.

Обозначим теплоемкость в адиабатном процессе через cад, и условие dq = 0 выразим следующим образом:

dq = cадdT = 0.

Это условие говорит о том, что теплоемкость в адиабатном процессе равна нулю (cад = 0).

Известно, что

сp/cv k

и уравнение кривой адиабатного процесса (адиабаты) в p, v-диаграмме имеет вид:

pvk = const.

В этом выражении k носит название показателя адиабаты (так же ее называют коэффициентом Пуассона).

Значения показателя адиабаты k для некоторых газов:

kвоздуха = 1,4

kперегретого пара = 1,3

kвыхлопных газов ДВС = 1,33

kнасыщенного влажного пара = 1,135

Из предыдущих формул следует:

l= — Δu = cv(T1 – T2);

i1 – i2cp(T1 – T2).

Техническая работа адиабатного процесса (lтехн) равна разности энтальпий начала и конца процесса (i1 – i2).

Адиабатный процесс, происходящий без внутреннего  трения в рабочем теле, называется изоэнтропийным. В T, s-диаграмме он изображается вертикальной линией.

Обычно реальные адиабатные процессы протекают при наличии внутреннего трения в рабочем теле, в результате чего всегда выделяется теплота, которая сообщается самому рабочему телу. В таком случае ds > 0, и процесс называется реальным адиабатным процессом.
