2.4.Рекомендации по геологическому отбору пород
С позиций общей геологии природный камень является отделённым логически и физически от вмещающего вещества фрагментом горной породы. Эта порода вследствие геологических процессов, породивших её, имеет определённые этим происхождением свойства. Изучение геологического происхождения и предтехнологического «пути» камня имеет практические цели – получение научных ценностей: теоретических и практических знаний и умений. Цель технологического исследования камня – потребление его как сырья для работ существенных культурного, общественного, экономического и прочих значений. Общегеологические исследования камня – определение генезиса породы камня, определение петрографико–минералогической характеристики его породы и слагающих её минералов. Петрографический подход к камню посредством разведочных, геологических и лабораторных работ формирует целевую характеристику этого объекта как заготовки. Далее возможно передать эту характеристику вместе с камнем инженерам обрабатывающего предприятия. Общегеологическое значение камня может быть описано путём отнесения его к известному петрографическому виду. Все известные камни сведены в классификации различного происхождения и назначения, по единым общим свойствам. Такими свойствами могут быть вид генезиса определённого камня и частный ход этого генезиза, приведший этот камень в руки добытчика; минеральный состав камня; принадлежность его породы определённому виду пород. Последняя задача особенно важна для дальнейшего технологического изучения камня. В данном разделе работы приводится пример технологически разумного обобщения подобных классификаций пород камня. [16]
2.4.1.Группа гранитов
|
|
Породы группы гранитов в результате медленного остывания под давлением толщи земли имеют ясную полнокристаллическую структуру. Генетически среди них легко различимы ясно зависимые от происхождения группы различного химизма: от преобладания кислотных веществ до преобладания щелочных. |

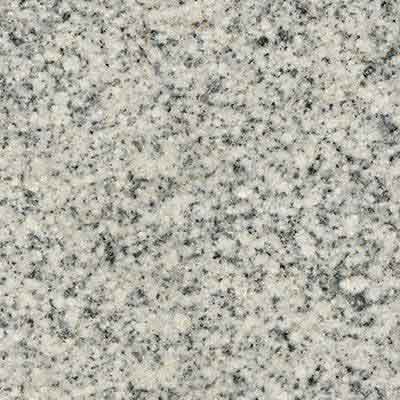

Гранит – кислая порода. Текстура массивная с незначительной пористостью, иногда гнейсовая. Чем меньше зерна, тем выше прочность и долговечность. Эти породы плотны, прочны, декоративны, хорошо поддаются полировке, имеют обширную гамму цветов, от черного до белого. [15] Гранит крайне трудно обрабатывается. Плотность пород группы гранитов 2,55÷3,06 т/м3, пористость 0,50÷7,0%, прочность на сжатие 70÷300 МПа, твердость по ряду Мооса «6», «7».
Сиенит – средняя порода, содержит те же минералы, что и гранит, за исключением кварца. Цвет более светлый, легче обрабатывается.
Диорит – основная порода из плагиоклаза и темноцветных пироксена, амфибола; биотита, ортоклаза. Цвет серо-зеленоватый. По свойствам не уступает граниту, лучше раскалывается, но плохо полируется и устойчив к абразивному действию; это обусловило обыкновение применять его для мощения полов, улиц, как ступени, как бортовые камни, шашку и т. п.
Габбро – основная порода из плагиоклаза, пироксенов и амфиболов. Присутствие темноцветных минералов делает габбро вязким и прочным. Трудно обрабатывается, хорошо полируется. Цвет черный, темно–серый с различными оттенками. Разновидностью габбро является лабрадорит – «царский камень», мерцающий пятнами радужной иризации. Лабрадориты бывают темных и реже светлых тонов – например, редчайший беломорит. Наличие рудного минерала портит декоративность ряда сортов лабрадорита: разлагающиеся в камне руды образуют ржавые потеки на облицовке.
