Проверка состояния грелки

Обращается внимание на наличие налета солей в трубках и на корпусе, а также на состояние штыря и патронов грелки. Патроны грелки проверять внешним осмотром (поверхность патронов должна быть чистой).

6. Проверка электрофонаря

Производится путем включения его. Обращается внимание также на наличие трещин на стекле, наличие и исправность лампочек, исправность контактов и наличие сухого элемента.

7. Обнаруженные неисправности записать в дефектную ведомость (оформить в тетради) и выставить оценку прибору за его техническое состояние

Дефектная ведомость

на ____________________________________________________

Заводской номер_____________ Дата выпуска________________

«____» ___________ 200___г. ______________________________

(в/звание, подпись, фамилия)

8. Заполнить акт технического состояния (карандашом)

Пояснения к акту технического состояния (форма 12)

1. Акт предназначен для оформления установленных технического состояния, потребности в ремонте и списания вооружения и техники, учитываемых по номерам и техническому состоянию.

2. Акт составляется комиссией воинской части (соединения), склада объединения (центра):

при передаче вооружения и техники внутри воинской части (склада) – в одном экземпляре и утверждается командиром части (начальником склада);

при передаче вооружения (техники) из одной воинской части в другую, сдаче в ремонтную часть (предприятие) объединения (центра) – в трех экземплярах и утверждается командиром воинской части. Первый экземпляр акта представляется вышестоящему органу управления соответствующей службы, второй направляется вместе с вооружением (техникой), третий остается в воинской части;

при переводе вооружения (техники) в низшую категорию ранее установ­ленного срока, продлении ресурса и срока эксплуатации – в двух экземплярах. Оба экземпляра представляются вышестоящему органу управления соответст­вующей службы. После утверждения старшим начальником первый экземпляр акта возвращается в воинскую часть (на склад);

при списании вооружения (техники), снятого с оснащения войск (сил флота), а также пришедшего в негодность при испытаниях или по истечении установленного срока эксплуатации – в двух экземплярах. Оба экземпляра акта направляются в установленном порядке на утверждение начальнику, которому предоставлено на это право. После утверждения первый экземпляр возвра­щается в воинскую часть (на склад);

при списании утраченного или преждевременно пришедшего в негодность вооружения (техники) – в двух экземплярах и утверждается командиром воинской части (начальником склада). Первый экземпляр вместе с ходатайством направляется старшему начальнику на получение инспекторского свиде­тельства.

Подпись командира воинской части (начальника склада) в разделе VIII и подпись начальника, утвердившего акт, заверяются мастичными гербовыми пе­чатями.

3. В графе 2 раздела I акта первой строкой записывается базовый образец вооружения (техники, оборудования), на который оформляется акт. Последующими строками записываются его комплектующие изделия, учитываемые по номерам (двигатели, агрегаты, орудия, пусковые установки, пулеметы, радиоэлектронные приемно-передающие устройства, узлы и т.п.), техническая документация.

4. В разделе III акта записываются недостающие детали и предметы ЗИП (карточка некомплектности прилагается к акту), а также техническая документация и горючее, передаваемые с вооружением (техникой). Здесь же записываются номера покрышек колес и процент их износа.

5. В разделе IV записываются: дата и место выхода вооружения (техники) из строя; техническое состояние при наружном осмотре, пуске двигателя и испытании пробегом (рабочим режимом).

9. Доложить преподавателю о результатах осмотра и получить от него задание на проведение то прибора.

Учебно-тренировочная карта № 2

«Техническое обслуживание приборов химической разведки»

Задание

Изучить:

1. Порядок проведения ТО приборов РХБ разведки, ДХ контроля

Практически выполнить:

1. Провести ТО прибора.

2. Заполнить дефектную ведомость.

3. Обслуженный прибор сдать преподавателю на проверку.

Перечень практических работ при ТО ВПХР

Негодные индикаторные трубки, резиновые прокладки, манжеты, разбитые стеклянные детали, резиновый клапан заменяются в приборе из запасного комплекта пополнения (ЗКП ВПХР).

Обнаруженные неисправности устраняются сразу же при техническом обслуживании, либо при текущем ремонте ВПХР.

УЧЕБНО-ТРЕНИРОВОЧНАЯ КАРТА № 3

«Ремонт приборов химической разведки»

Задание

Изучить:

1. Порядок проведения ремонта приборов РХБ разведки, ДХ контроля

Практически выполнить:

1. Провести ремонт прибора.

2. Заполнить дефектную ведомость.

3. Отремонтированный прибор сдать преподавателю на проверку.

Характерные неисправности ВПХР и методы их устранения

При проведении среднего ремонта производится обязательная замена резиновых частей и полная покраска прибора.

Учебно-тренировочная карта № 4 «Ремонт приборов радиационной разведки» Задание

Изучить:

1. Порядок проведения ремонта приборов ДП-5В.

Практически выполнить:

1. Провести дефектацию прибора, заполнить дефектную ведомость.

2. Провести ремонт прибора.

3. Отремонтированный прибор сдать преподавателю на проверку.

Характерные неисправности ДП-5В и методы их устранения

Примечания: 1. Устранение неисправностей пп. 2.2, 3, 5, 6, 7, 8, 9 производится ремонтной мастерской с обязательной поверкой прибора.

Установ­ка режима*

При замене в приборе трансформатора, стабилитрона, транзисторов необходимо подстроить схему автоматической установки режима следующим образом:

• выставьте, примерно в среднее положение, оси резисторов R16, R18;

• отсоедините катод стабилитрона V4 от контактной клеммы и в разрыв подключите микроамперметр М95 плюсом на катод;

• установите напряжение питания равным 1,7 В;

• поставьте переключатель поддиапазонов в положение ▲ и, вращая ось резистора R16, установите стрелку микроамперметра М95 на деление шкалы, соответствующее 30 ±2 мкА. Вращая ось резистора R18, установите стрелку измерительного прибора на начало режимного сектора (левая граница сектора), после этого, увеличив напряжение питания до 3 В, проверьте положение стрелки измерительного прибора, которая должна устанавливаться в области 2,4—2,7 отметок верхней шкалы.

Если при увеличении напряжения до 3 В стрелка измерительного прибора устанавливается левее области 2,4—2,7 отметок верхней шкалы, необходимо выставлять ток стаби­литрона V4 равный 30±2 мкА, как указано выше, последовательно снижая напряжение питания ниже 1,7 В.

Если при увеличении напряжения питания до 3 В стрелка измерительного прибора устанавливается правее области 2,4—2,7 отметок верхней шкалы, необходимо подобрать резистор R27.

Застопорите оси резисторов R16, R18 эмалью НЦ-25 ГОСТ 5406-73.

Методические рекомендации к занятию 2. Техническое обслуживание и ремонт средств радиационной, химической и биологической разведки, дозиметрического и химического контроля

Учебные и воспитательные цели

• Получить навык:

в проведении градуировки приборов радиационной разведки.

• Воспитывать:

чув­ство ответственно­сти за исправное состояние приборов РХБ разведки.

Учебные вопросы и расчет времени

Время: 2 часа

Место: учебная площадка, на учебном сборе

Вид занятия: групповое занятие

Литература:

1. Методические рекомендации должностным лицам по организации Э ВиС РХБЗ в м/время, часть II. М., Центральная типография МО РФ, 2001 г., стр.25, 50, 59, 64.

2. Эксплуатация и ремонт вооружения химических войск и средств защиты, часть 1. Кострома, КВВКУХЗ, 1983 г., стр. 56-61.

3. Эксплуатация вооружения и средств радиационной, химической и биологической защиты. М., Воениздат, 1993 г., стр. 122-127.

4. Основы дозиметрии и войсковые дозиметрические приборы. Под ред. Меркина С.А., М., Воениздат, 1970 г., стр. 288-308.

5. Руководство по среднему ремонту приборов ДП-5В, ИМД-1, ДП-3Б, ИМД-21, ПРХР (ГО-27) и комплектов ИД-1, ДП-22, измерителей дозы ИД-0,2.

6. Техническое описание и инструкция по эксплуатации ДП-5В, ИМД-1, ДП-3Б, ИМД-21, ПРХР (ГО-27) и комплектов ИД-1, ДП-22, ИД-0,2, ДК-0,2.

7. Техническое описание и инструкция по эксплуатации ПРХМ-1М. М., Воениздат, 1982.

8. Приборы дозиметрические. Методы измерения основных параметров. ГОСТ 25935-83. М., Издательство стандартов, 1984 г.

Материально-техническое обеспечение:

1. ПРХМ-1М – 2 ед.

2. Приборы ДП-5В, ДП-3Б, комплект ИД-1 – по 1 шт. на группу из 2-3 человек.

Методические указания

Накануне занятия:

Подготовить к занятиям необходимое материальное обеспечение, убедиться в его наличии и исправности.

В день занятия

Дежурный по взводу получает необходимое материальное обеспечение, готовит его по указанию преподавателя.

С началом занятия

Руководитель проверяет наличие обучаемых, делает отметки в журнале взвода. Проводит контрольный опрос по знанию предыдущей лекции. Называет тему занятия, делает краткое введение в тему занятия, где показывает важность темы, объявляет цели занятия, называет учебные вопросы и порядок их отработки.

Во время занятия

При рассмотрении первого учебного вопроса использовать метод рассказ, разбирая порядок подготовки рабочих мест мастерской ПРХМ-1М для ремонта и градуировки приборов РХБР и ДХК. Разделить обучаемых на расчеты, дать задание на развертывание мастерской. В холе отработки учебного вопроса контролировать действия обучаемых.

При рассмотрении второго учебного вопроса использовать метод рассказ, разбирая порядок поверки и градуировки приборов радиационной разведки и дозиметрического контроля. Дать задание на проведение поверки и градуировки приборов ДП-5В, ДП-3Б. В холе отработки учебного вопроса контролировать действия обучаемых.

В конце занятия

Подвести итоги занятия, выставить оценки, дать задание на самоподготовку.

Организация и ход занятия

Учебные материалы Меры радиационной безопасности при эксплуатации и ремонте войсковых средств измерения ионизирующего излучения

Меры радиационной безопасности при работе и хранении ВСИ ИИ определяются приказами министра обороны № 285 1983 г., № 0230 1988 г. и положениями типовых инструкций.

Все лица, постоянно или временно привлекаемые к работе с источниками ионизирующих излучений (ИИИ) должны пройти предварительное медицинское освидетельствование. Очередные медицинские освидетельствования проводятся не реже одного раза в год. При ухудшении состояния здоровья отдельных лиц они проходят вне очередное освидетельствование распоряжением начальника медицинской службы части. Они обязаны изучить инструкцию по технике безопасности, пройти вводный инструктаж на рабочем месте, сдать зачет по технике безопасности и быть допущены к работе с ИИИ.

Для контроля облучения личного состава, работающего с ИИИ, должны использоваться поверенные (не реже одного раза в 6 месяцев) измерители дозы ДК-0,2 (ИД-0,2) и ДКП-50. Результаты измерений этих измерителей дозы должны заноситься в журнал учета доз облучения личного состава подразделения (хранилища). Суммарная доза облучения за год не должна превышать установленного предела (табл.1).

Таблица 1

Предельно допустимые дозы внешнего и внутреннего облучения личного состава, непосредственно работающего с источниками ионизирующих излучений

Радионуклидные источники гамма-излучения 3-го разряда из цезия-137 с начальной активностями примерно 6,6 Ки, 121 и 3,24 мКи размещаются, хранятся и транспортируются в двух специальных контейнерах, обеспечивающих защиту обслуживающего персонала от облучения со снижением мощности экспозиционной дозы излучения на рабочем месте до 2,8 мР/ч.

При перемещении ПРХМ контейнеры с источниками перевозятся в прицепе из комплекта ПРХМ с соблюдением Правил безопасности при транспортировании радиоактивных веществ (ПБТРВ-73). В месте постоянной дислокации ПРХМ контейнеры с источниками изымаются из прицепа и передаются на постоянное хранение в специально оборудованное хранилище, на которое медицинской службой военного округа (группы войск) оформляется санитарный паспорт, являющийся разрешением на право хранения источников излучения. В местах временной дислокация ПРХМ (районах проведения работ) контейнеры с источниками разрешается хранить в прицепе.

Выдача источников из мест хранения на рабочее место производится только по письменному разрешению командира воинской части или его заместителя. Выдача и возврат источников регистрируется в приходно-расходном журнале.

При выездах ПРХМ места использования источников излучения (район развертывания ПРХМ) согласовываются с медицинской службой соединения. Разрешение на выезд ПРХМ дает командир воинской части.

Ответственным за перевозку источников и их сохранность при транспортировании является начальник ПРХМ. Перед каждым выездом производится инструктаж и проверка знаний личным составом правил радиационной безопасности при перевозках источников, о чем делается запись в журнале инструктажа. На инструктаже объявляется точный маршрут движения ПРХМ, который записывается в путевой лист. Стоянка в пути следования в местах постоянного пребывания людей запрещается. При возникновении технических неисправностей, которые не могут быть устранены сопровождающим личным составом, необходимо срочно вызвать на место аварийной остановки ПРХМ техническую помощь. Перегрузка источников в пути следования запрещается.

Развертывание градуировочного оборудования ПРХМ производится на горизонтальной площадке, удаленной от мест постоянного пребывания личного состава на расстояние не менее 40 м и не имеющей поблизости (в направлении пучка излучений) жилых и служебных помещений. Часть площадки по границе с уровнями излучения 0,3 мР/ч выделяется в зону строгого режима и ограждается знаками из комплекта КЗО-2 и табличками с предупредительной надписью "Зона строгого режима". Граница этой зоны определяется по излучению источника с активностью 6,6 Ки, приведенного в рабочее состояние, с помощью прибора ДП-5В.

Контроль за радиационной обстановкой при градуировке производится путем периодического измерения мощности дозы гамма-излучения в контрольных точках рабочей площадки. Результаты контроля регистрируются в журнале (форма–в приказе № 285 1983 г.). Мощность дозы не должна превышать:

на границах площадки ……………………………………………………………..0,3 мР/ч;

на рабочем месте оператора ……………………………………………………....2,8 мР/ч;

у градуировочной линейки на высоте

1 м (источник в положении хранения)………………… ……………………2,5 мР/ч;

у ограждения временного хранилища ……………………………………………0,1 мР/ч;

в других местах постоянного или

временного пребывания личного состава……………………………………….0,03 мР/ч.

Измерения производятся ежедневно перед началом работ или раз в неделю (при работе на одном месте), а около контейнеров с источниками, кроме того, ежедневно по окончании работы.

Контроль облучения личного состава производится с помощью измерителей доз ДК-0,2. Зарядка измерителей доз производится ежедневно перед началом работ, а снятие показаний – по их окончании. Результаты измерений регистрируются в журнале учета доз излучения, полученных личным составом ПРХМ.

Основными мерами, с помощью которых можно обеспечить радиационную безопасность лиц, работающих с излучателями, являются максимальное удаление от излучателя, предельное сокращение или уменьшение времени пребывания личного состава в зоне облучения и вблизи контейнера с гамма-источником, применение защитных стенок из плотных материалов между излучателями и людьми.

При подготовке и проведении градуировочных работ личный состав обязан быстро переносить укладку с контейнером, при развертывании защитного приспособления контейнер с источником доставлять в последнюю очередь, а при свертывании - выносить в первую очередь. Кроме того, нельзя находиться без надобности в непосредственной близости от укладки с контейнером, садиться на нее, вынимать рукой ампулу с источником из контейнера и прикасаться к поверхности ампулы. Запрещается свинчивать накидную гайку, расположенную в нижнем торце алюминиевой ампулы источника. Поднимать из контейнера ампулу с источником активностью 300-400 мКи можно только с помощью подъемного устройства, находясь за защитным коробом, и на минимальное время.

Источники и препараты должны извлекаться из контейнеров или пеналов только для осмотра, перекладки или градуировки приборов. Время перекладки или осмотра должно быть предельно коротким. Гамма-источники активностью выше 0,1 кюри извлекаются из контейнеров щипцами с удлиненными ручками; гамма-источники меньшей активности разрешается извлекать, применяя при этом длинный пинцет. Альфа- и бетта-препараты извлекаются из пеналов руками (с надетыми резиновыми перчатками) за накатанный бортик.

Следует аккуратно обращаться с источниками, оберегать от повреждений алюминиевую фольгу, не бросать их и беречь от влаги. Во время работы нельзя подносить источники близко к глазам. По окончании работы препараты размещают в пеналах активной стороной вверх и с помощью радиометра проверяют зараженность рабочих мест, спецодежды, обмундирования, рук.

Личный состав обязан строго выполнять правила личной радиационной гигиены: при градуировочных работах надевать халат из хлопчатобумажной ткани, пред уходом на перерыв и после работ мыть руки водой с мылом. В градуировочном помещении и в хранилищах запрещается есть, пить, курить и хранить пищевые продукты.

Ответственность за обеспечение радиационной безопасности при эксплуатации градуировочного оборудования несет начальник ПРХМ. Он обязан:

лично инструктировать личный состав, привлекаемый к работам на градуировочном оборудовании, и вести журнал инструктажа;

организовывать выдачу личному составу измерителей доз, измерение и учет доз облучения;

лично производить поверку приборов ДП-5В и ДК-0,2 в соответствии с установленной периодичностью;

лично периодически проводить контрольные измерения мощности дозы гамма-излучения на рабочих местах.

При возникновении аварийных ситуаций личный состав, обслуживающий градуировочное оборудование, обязан немедленно прекратить все работы с источниками, доложить начальнику ПРХМ о происшествии и в дальнейшем действовать по его указаниям.

При установлении факта аварии начальник ПРХМ обязан немедленно доложить об этом по команде.

При утрате источника лицо, обнаружившее этот факт, обязано немедленно доложить об этом по команде.

Поиск пропавшего источника организуется немедленно и ведется непрерывно до его обнаружения или принятия решения о прекращении поиска.

При проведении мероприятий по ликвидации последствий аварии организуется радиационный контроль. Объем, характер и периодичность проведения радиационного контроля в зависимости от вида аварии, конкретных условий и особенностей проведения аварийных работ определяется руководителем работ по ликвидации последствий аварии, согласовывается с органами медицинской службы и утверждается командиром воинской части.

Общие положения по поверке и градуировке приборов рр и дк

Среди целей и задач метрологического обеспечения войсковых средств измерений ионизирующих излучений центральное место занимает поверка и восстановление их градуировки (периодичность приведения см. табл.2). Реализация данной практической задачи в целом определяет качество измерений и последующей оценки радиационной обстановки.

Таблица 2

Сроки обязательной поверки войсковых дозиметрических приборов

Поверка градуировки осуществляется путем сравнения показаний поверяемого прибора с истинными значениями измеряемой величины, определяемых путем измерений образцовым прибором высокого класса точности при аттестовании поверочной установки.

Поверку производят при помощи образцовых средств измерения, для которых разработаны соответствующие поверочные схемы.

Для градуировки приборов наиболее широко используется оборудование ПРХМ-1М.

В составе подвижной ремонтной химической мастерской ПРХМ-1М размещено градуировочное оборудование СО-6, которое предназначено для проверки и восстановления градуировки войсковых дозиметрических приборов ДП-3Б, ДП-5В (А,Б), ДП-64, ПРХР, дозиметров ДК-0,2, ДП-22 в полевых условиях.

Ориентировочная средняя производительность составляет 15-16 приборов в наступлении и 18-20 – в обороне.

В состав градуировочного оборудования входят: контейнер большой в укладке с цезиевым источником, контейнер малый с двумя цезиевыми источниками (см. табл.6), пенал с бета-источниками, линейка градуировочная, стола индивидуальных дозиметров.

Оборудование обеспечивает создание МЭД в местах размещения детекторов при­боров до 30 Р/ч макс. Количество источников гамма-излучения с радионуклидом цезий-137 3 шт. Источники гамма-излучения в составе оборудования СО-6 по­ставляются, хранятся и используются в контейнерах:

контейнер большой в ящике (406х447х281 мм) – для ГСs 7.021.6;

контейнер малый в ящике (406х301х264 мм) – для ГСs 7.012.11 и ГСs 7.012.5.

Общая масса оборудования не более 200 кг.

Градуировочное оборудование в развернутом виде представлено на рис. 1.

В транспортном положении градуировочное оборудование размещается в кузове и прицепе.

Оборудование развертывается в палатке, удаленной от места пребывания людей на 30–40 метров.

Участок местности с палаткой ограждается комплектом знаков ограждения КЗО-2 по границе с уровнями мощности экспозиционной дозы 0,3 мР/ч. Радиоактивный фон в месте расположения градуировочного оборудования не должен превышать 0,03 мР/ч.

Рис. 1. Градуировочное оборудование ПРХМ-1М в развернутом виде:

1 – подставка для контейнеров; 2 – большой контейнер; 3 – направляющие линейки; 4 – тележка; 5 – стол откидной; 6 – прибор градуируемый; 7 – перископ; 8 – трубка смотровая; 9 – лебедка; 10 – размножитель линейки; 11 – штатив; 12 – стойка; 13 – указатель; 14 – кронштейн; 15 – штурвал; 16 – крышка контейнера съемная; 17 – заслонка

Комплект оборудования (установка поверочная дозиметрическая УПД «ИНТЕР-М»), входящего в состав подвижной ремонтной мастерской ПРМ-ПК, позволяет произ­водить поверку приборов ДП-ЗБ (5, 64), ПРХР, ИМД-1 (12, 2, 21, 31), ПКУЗ-1-1М, ДК-0,2, ИД-0,2, ИД-1.

Дозиметрические приборы, которые подвергаются среднему или капитальному ремонту, на поверку градуировки должны поступать после устранения всех неисправностей и отремонтированными в соответствии с инструкцией по электрической регулировке.

Поверка войсковых дозиметрических приборов должна проводиться при температуре окружающего воздуха (20±5)С, относительной влажности воздуха (65±15%), атмосферном давлении (750±30) мм. рт. ст.

Допускается поверка приборов при других значениях температуры (от 5 до 35С), относительной влажности воздуха (от 45 до 90%) и атмосферном давлении (от 630 до 800 мм рт. ст.). В случае отрицательных результатов проводится повторная поверка при нормальных условиях.

При поверке приборов не должно быть посторонних источников ионизирующих излучений. Уровень фона ионизирующего излучения не должен приводить к дополнительной погрешности измерений, превышающей 1/3 основной погрешности прибора для поверяемой точки. Величина γ-фона в месте проведения поверки не должна превышать 0,03 мР/ч. При большом уровне следует учитывать его вклад в результат измерений.

Общая методика поверки любого дозиметрического прибора включает: установку прибора или его блока (блоков) детектирования на тележке линейки; выбор и установка необходимого источника излучения в контейнере на столе линейки, для создания необходимой мощности дозы гамма-излучения; установка необходимого расстояния на линейке от источника до центра детектора в контролируемом приборе (ошибка отсчета не более 5 мм); облучение детектора и снятие показаний с прибора (как правило, среднее арифметическое трех измерений).

Поверка градуировки дозиметрической аппаратуры произво­дится в двух точках каждого поддиапазона. Такие точки устанавли­ваются двух типов: опорные и контрольные.

Опорные точки шкалы соответствуют обычно 70—80% от верх­него предела проверяемого поддиапазона прибора; в этих точках в случае необходимости регулируются показания прибора. Регуля­торами восстановления градуировки прибора в опорных точках слу­жат обычно переменные резисторы-шунты к микроамперметру, их называют регуляторами чувствительности.

Контрольные точки шкалы соответствуют примерно 25—40% от верхнего предела проверяемого поддиапазона прибора; в этих точ­ках проверяется погрешность показаний прибора без использова­ния органов регулировки. После установки необходимых показаний положение регуляторов фиксируется затяжной гайкой или закра­шивается.

Методика поверки градуировки приборов сводится к сравне­нию показаний контролируемого прибора с показаниями образцо­вого прибора, с помощью которого составляются градуировочные таблицы или графики.

Мощность дозы гамма-излучения и расстояния от источника излучения до центра детектора для поверяемых приборов приведены в градуировочных таблицах, прилагаемых к аттестату на линейку (см. табл. 1).

Кроме того, мощность дозы и расстояние можно рассчитать по формулам:

где: P – мощность дозы, Р/ч;

k – ионизационная постоянная, принимаемая равной 13,2 для Co⁶⁰; гамма постоянная Сз¹³⁷ составляет 3,03 р.см ²/ ч. мк

m – активность источника, мКи (1Бк=1расп/с=2,7(027)· 10^-11Ки);

R – расстояние между центром детектора и источником гамма-излучения, см.

Расчет расстояния между дозиметром и источником, для которого известна мощность дозы P₁ на расстоянии 1 м, определяется по формуле:

где

- средний коэффициент ослабления излучения источника в воздухе, м^-1;

- приближенное значение расстояния от источника без учета ослабления излучения в воздухе, м;

P₁ - мощность дозы на расстоянии 1 м, Р/ч;

P - мощность дозы на расстоянии R, Р/ч.

Для источников Сs¹³⁷ (μ=0,0093 м^-1), Со⁶⁰ (μ=0,0063 м^-1), аттестованных по мощности дозы Р₁ на расстоянии R₁ = 1 м, расстояние R определяется по формулам:

Мощность дозы источника Р₁ на момент измерений можно определить разделив значение Р₁ на момент аттестации на поправку на распад источника (табл. 3 и 4). Для промежуточный значений аргумента в табл. 3-4 поправку определяют линейной интерполяцией табличный данный с погрешностью не более 0,1%.

Таблица 3

Поправка на распад источника ¹³⁷Cs (Т=30,0 лет) с примесью ¹³⁴Cs (Т=2,07 лет)

Таблица 4

Поправка на распад источника ⁶⁰Co (Т=5,265 лет) (для источника ⁶⁰Co поправка равна )

Установив детектор прибора на заданном расстоянии R, производят отсчет показаний прибора P_i и сравнивают это показание с величиной Р (опорной или контроль­ной точки) из градуировочной таблицы.

Для каждого дозиметрического прибора в его техническом описании указаны допустимые пределы основной погрешности измерений.

Вид погрешности, опреде­ляемой при проверке градуировки, зависит от конструктивных осо­бенностей прибора. Различают погрешности абсолютную Δ_а, отно­сительную Δ_о и приведенную Δ_п.

Абсолютная погрешность каждого показания равняется

Δ_а = | Р – P_i|

Относительная погрешность – это отношение абсолютной по­грешности к измеряемой величине (в процентах):

Δ_о = (Δ_а / Р) · 100

Приведенная погрешность – это отношение абсолютной погреш­ности к полному значению шкалы проверяемого поддиапазона при­бора Р_макс (в процентах):

Δ_п = (Δ_а / Р_макс) · 100

Если при поверке градуировки прибора будет установлено, что хотя бы в одной поверяемой точке погрешность превышает допустимую, то производится восстановление градуировки – с помощью органов регулировки чувствительности добиваются требуемого совпадения показаний прибора с действительными значениями измеряемой величины.

Для этого прибор устанавливается на расстояние R, которое соответ­ствует опорной точке P_i и корректирующими регулировками дан­ного поддиапазона показания прибора приводятся в соответствие с мощностью дозы Р (т. е. P_i = P); затем, не изменяя положения ре­гулятора, проверяют показания прибора в контрольной точке. Это показание не должно выходить за пределы допустимой погрешно­сти, указанной для каждого прибора.

С целью сокращения времени и трудоемкости измерений, соответствие параметров дозиметра требованиям технической документации определяют путем проверки нахождения среднего арифметического значения показаний дозиметра в каждой проверяемой точке P в интервале (P – ΔP, P + ΔP), который обычно приводится в Инструкции по эксплуатации прибора.

Таблица 5

ГРАДУИРОВОЧНАЯ ТАБЛИЦА* (Приложение к Свидетельству №________)

Проверку произвел:_________________________________________________________

* Таблица составляется на два года.

**Расстояние от центра радиоактивного источника до центра детектора в сантиметрах.

Таблица 6

Характеристика закрытых радионуклидных источников градуировочного оборудования со-6

Примечание. Фактические данные могут отличаться от указанных на 20-30%.

УЧЕБНО-ТРЕНИРОВОЧНАЯ КАРТА № 1

«Развертывание мастерской ПРХМ-1М для проведения ремонта приборов РХР»

Задание

Изучить: Порядок развертывания мастерской.

Практически выполнить: Развернуть и подготовить к работе рабочие места для проведения ремонта приборов РХР в указанном месте.

РАЗВЕРТЫВАНИЕ И СВЕРТЫВАНИЕ МАСТЕРСКОЙ

Место для развертывания ПРХМ-1М указывает начальник мастерской. Оно должно обеспечить:

• скрытность размещения мастерской;

• возможность быстрого въезда на рабочую площадку и выезда с нее;

• наличие источника воды;

• пожарную безопасность;

— удобство размещения выносного оборудования.

В зависимости от объема, характера и обстановки мастерская развертывается частично или полностью.

При частичном развертывании мастерской (для проведения ремонта приборов РХР) к работе могут подготавливаться только отдельные виды оборудования, приборов, приспособлений и инструмента, необходимые для выполнения заданного объема работ:

• четыре рабочих места в кузове для ремонта дозиметрических приборов и приборов радиационной и химической разведки;

• одно рабочее место в палатке для градуировки дозиметрических приборов;

• одно рабочее место в палатке для ремонта средств защиты и приборов.

Для развертывания мастерской необходимо:

• выбрать ровную горизонтальную площадку;

• оборудовать укрытие для личного состава, машины, прицепа и ремонтного фонда (порядок, объем и характер работ по созданию укрытий определяются распоряжениями старших начальников);

• развернуть (обозначить) при необходимости площадку для дезактивации, дегазаций и дезинфекции ремонтного фонда;

• оборудовать пути подъезда к месту размещения мастерской;

• оборудовать блиндажи или землянки для хранения горючего и смазочных материалов, красок и растворителей;

• поставить мастерскую (машину и прицеп) на площадку;

• развернуть палатки согласно инструкции по их эксплуатации;

• разместить в одной палатке градуировочное оборудование;

• разместить оборудование в другой палатке для проведения покрасочных работ;

• заземлить кузов и прицеп мастерской; для этого вбить у машины два клина заземления на глубину 0,6 м, соединив их последовательно тросиками, и подключить вилку клина заземления к гнезду «Земля», расположенному под щитом ввода, вбить также три клина заземления у прицепа, соединить их последовательно тросиками, один из тросиков присоединить к болту, расположенному на раме бензоэлектрического агрегата;

• подготовить к работе оборудование, инструмент, приспособление и разместить их на рабочих местах. (При ремонте и техническом обслуживании дозиметрических приборов и газосигнализаторов используются контрольно-измерительные приборы АВ0-5М1, Ц4313, С-50, ВК7-9, магазин сопротивлений Р-33, термостат № 3, экран защитный из органического стекла, подставки для паяльников, паяльники, специальные ключи, инструмент и другое оборудование, а также комплектующие изделия и материалы, имеющиеся в мастерской. Рабочие места организуются в кузове машины и в палатке).

• вынести из мастерской и прицепа горючее и смазочные материалы, лаки, краски и растворители;

• развернуть кабельную сеть;

• подключить выносные потребители электроэнергии и проверить состояние электрооборудования мастерской.

Рис. 1.1. Схема развертывания ПРХМ-1М:

1 — кузов К66; 2 — прицеп ИАПЗ-738; 3 — палатка с градуировочным обору­дованием; 5 — палатка для ремонта средств защиты и приборов; 6 — блиндаж для личного состава; 7 — землянка (окоп) для горючего и смазочных материалов

Свертывание мастерской производить в такой последовательности: привести в порядок инструмент, технологическую оснастку, приборы и уложить их на свои места; затем свернуть стол химического мастера, слесарный верстак, градуировочное оборудование и палатки.

При свертывании мастерской особое внимание обращать на правильность укладки и закрепления приборов и оборудования на своих местах, чтобы исключить выпадение или расшатывание их при движении машины.

Учебно-тренировочная карта № 2 «Установка палатки» Задание

Изучить: Порядок установки палатки.

Практически выполнить: Провести установку палатки в указанном месте.

УСТРОЙСТВО

Палатка (рис. 1) представляет собой полотняный намет 1, устанавливаемый на девяти боковых 2 и одной центральной (составной) 5 стойках.

РАЗВЕРТЫВАНИЕ

Палатку устанавливайте на ровной, сухой, возвышенной, не размываемой дождевой и снеговой водой площадке. Размер площадки должен быть примерно 10X10 м (но не меньше 6X6 м). Грунт площадки по возможности должен быть мягким, не каменистым.

Перед развертыванием палатки площадку очистить от снега, мусора и посторонних предметов и окопайте ровиком для отвода дождевых и талых вод.

Для развертывания палатки требуются 4 человека.

Установку палатки производите в следующем порядке. Выньте из чехла намет, расправьте крышу и положите намет в центре площадки таким образом, чтобы дверь располагалась с подветренной стороны, как указано на рис. 2. Выньте стойки, колья и поднесите их к площадке.

На расстоянии 1—1,5 м от края крыши намета, против каж­дого отверстия в ней, вбейте в грунт кувалдой металлические колья на глубину 0,25—0,3 м с наклоном в сторону, противопо­ложную намету палатки.

Вставьте в дымоходное отверстие в крыше палатки металлический лист, сверните клапан и пристегните его. Лист сверху закрепите ремнем, надев полукольцо ремня на крючок крышки.

Когда не требуется обогрев палатки печью, дымоходное отверстие с листом закройте клапаном и закрепите последний за полукольца на крыше намета.

Соберите центральную стойку из двух частей. Приподнимите изнутри намет палатки, вставите в центральное отверстие крыши заточенный конец стойки и поставьте стойку вертикально в центре площадки. Вставьте в отверстия крыши намета боковые стойки.

Зацепите петли веревочных оттяжек за вбитые в землю колья, кольца коушей накиньте на верхние концы боковых стоек, выступающие из отверстий крыши намета. Закрепите все боковые стойки путем натяжения оттяжек с помощью ручек-натяжек. Чрезмерного растягивания намета не производите, чтобы не порвать его. Намет, палатки, с внутренней стороны прикрепите к стойкам с помощью пришитых к нему ремней.

Отверните низ намета палатки с наружной стороны, расправьте на грунте и засыпьте землей, песком, снегом или заложите дерном.

У правильно установленной палатки намет должен быть ровно, без складок растянут во все стороны и на всех участках. Все стойки должны стоять вертикально и ровно в линию на каждой стороне палатки.

Монтаж печи, если в ней есть необходимость, производите в такой последовательности:

1. установите печь ПОВ-57 в палатке на грунт с левой стороны от входа под дымоходным отверстием;

2. проверьте наличие искроулавливателя в одной из дымоходных труб; при отсутствии — вставьте искроулавливатель в дымоходную трубу;

3. соберите патрубок с дымоходом из трех труб (нижняя труба — с искроулавливателем, верхняя труба — с колпаком).

4. выведите дымоход наружу через отверстие в листе, смонтированном в крыше намета, и наденьте патрубок на фланец печи.

Вывесить знак радиационной опасности на палатке за привязанный к нему шнур.

Знак представляет собой пластинку 220X175 мм из водонепроницаемого картона, на которую наклеена типографская этикетка с надписью: «Осторожно, радиоактивность!». Кроме того, на этикетке имеется желтый круг с красными секторами. Для защиты от воды знак сверху покрыт тонким слоем целлулоида.

СВЕРТЫВАНИЕ

Свертывание палатки производите в таком порядке: снимите засыпку с низа намета, очистите намет от загрязнений и при необходимости просушите; снимите и разберите дымоход, снимите патрубок и вынесите все части печи из палатки; отстегните ремни намета от боковых стоек; ослабьте веревки оттяжек на всех боковых стойках; снимите намет с боковых и центральных стоек, очистите низ стоек от грунта; соберите веревочные оттяжки; выньте из крыши намета металлический лист, заверните его в бумагу; аккуратно сложите намет, произведите, если это нужно, радиометрический контроль и уложите в чехол; туда же вложите металлический лист, оттяжки и знак радиационной опасности; выньте из земли металлические колья и очистите их от загрязнений.

Охлажденную печь ПОВ-57 очистите от золы и сажи, выньте из дымоходной трубы искроулавливатель и очистите от сажи искроулавливатель и дымоход. Вставьте искроулавливатель в дымоходную трубу; уложите дымоходные трубы и патрубок внутрь печи.

Уложите все части палатки в отведенные для них в подвижной мастерской места.

Учебно-тренировочная карта № 3 «Размещение градуировочного оборудования в палатке» Задание

Изучить: Назначение, состав градуировочного оборудования и порядок подготовки рабочего места мастера по поверке и градуировки ВДП в полевых условиях.

Практически выполнить: Установить градуировочное оборудование в указанном месте.

Установите градуировочное оборудование внутри палатки как указано на рис. 1

8

7

6

1

5

4

3

2

Рис. 1. Схема размещения градировочного оборудования СО-6 в палатке:

1 – подставка для контейнеров (тумба); 2 – стол откидной; 3 – труба зрительная; 4 – размножитель; 5 – лебедка; 6 – контейнер с ИИИ; 7 – направляющие; 8 – тележка; 9 - градуировочный прибор; 10 – перископ.

Учебно-тренировочная карта № 4 «Устройство инженерных укрытий» Задание

Изучить: Назначение, состав градуировочного оборудования и порядок подготовки рабочего места мастера по поверке и градуировки ВДП в полевых условиях.

Практически выполнить: Подготовить укрытие для мастерской и личного состава в указанном месте согласно рис. 1 и 2.

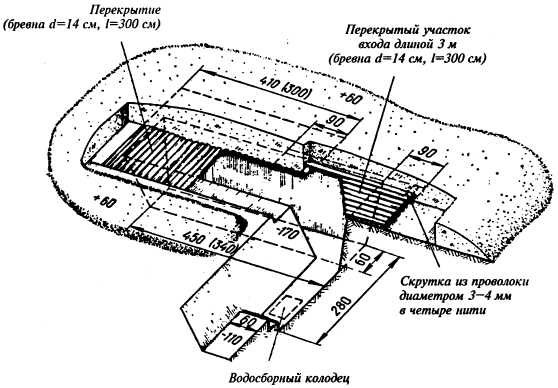

Рис. 1. Укрытие для автомобиля Размеры укрытия: а = 3,5 м; b = 4,5 м; с = 6 м; h = 1,5 м.

Рис. 2. Перекрытая щель на отделение (расчет, экипаж)

Учебно-тренировочная карта № 5 «Эксплуатация специального оборудования мастерской» Задание

Изучить: Порядок работы со специальным оборудованием мастерской, используемом при приведении ремонта приборов РХР.

Практически выполнить: Опробовать специальное оборудование мастерской, используемое при приведении ремонта приборов РХР.

Перед началом работы с электрооборудованием мастерской необходимо:

• снять крышку щита с автоматической защитой, переключатель напряжения поставить в положение 220 в, латунную перемычку в щите с автоматической защитой поставить на клеммы 4—4 а;

• заземлить электрооборудование мастерской;

• проверить надежность автоматической защиты согласно инструкции по эксплуатации кузовов-фургонов из армированного пенопласта, имеющейся в комплекте технической документации мастерской.

Подготовить к работе бензоэлектрический агрегат. Для этого необходимо:

• произвести внешний осмотр агрегата, чтобы установить видимые повреждения и ослабление крепежа;

• проверить, легко ли вращается вал двигателя пусковым рычагом;

• убедиться в отсутствии воды и грязи в отстойнике и бензопроводах;

• заправить агрегат через воронку топливом и маслом;

• присоединить силовой кабель, запустить двигатель и дать ему поработать вхолостую при минимальных оборотах до появления давления в системе смазки;

• увеличить количество оборотов до 1500—2000 в минуту и дать двигателю поработать летом 2—3 мин, а зимой 4—5 мин;

• открыть полностью воздушную заслонку и дать двигателю поработать на регуляторе 3—5 мин;

• после запуска двигателя нажать кнопку «Возбуждение» генератора и держать ее в нажатом состоянии 1—2 сек, при этом должен возбудиться генератор, что определяется по отклонению стрелки вольтметра;

• включить нагрузку поворотом выключателя в положение «Включено».

Эксплуатация селеновых выпрямителей. Узлы селеновых выпрямителей имеют электрическую защиту со стороны питания.

Селеновые выпрямители работают в режиме 12 в и 7 а. Каждая аккумуляторная батарея в 6-СТ-68-ЭМ подключена параллельно к селеновому выпрямителю ВСА-10. В работе они постоянно находятся в режиме подзарядки, если к ним не подключены потребители тока. Если потребители подключены в сеть этих аккумуляторных батарей, последние необходимо отключить от селенового выпрямителя.

Выключение производится на пульте управления в кузове мастерской средними выключателями, устанавливаемыми в положение «Выкл.».

В случае разряда аккумуляторных батарей 6-СТ-68-ЭМ при аварийных режимах заряд их производится следующим образом:

• правый крайний выключатель ВСА-2 и левый крайний, выключатель ВСА-1 ставят в положение «Выкл.»; в этом случае селеновые выпрямители ВСА-10 включены в сеть 220 в;

• средние выключатели ВСА-1 и ВСА-2 ставят в положение «Выкл.»; в этом случае две аккумуляторные батареи 6-СТ-68-ЭМ включены для заряда.

Заряд следует производить в течение 10 ч током 7 а, напряжение при этом не должно превышать 12 в.

Заряд аккумуляторных батарей 8КН-10 и 2ФКН-8-1 производится от селеновых выпрямителей.

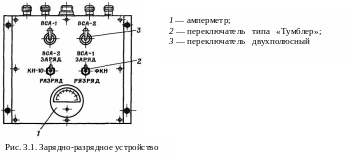

Мастерская может производить одновременный заряд аккумуляторов 8КН-10 и одного 2ФКН-8-1. Для этого необходимо:

• соединить кабелем № 9 щит ввода с зарядно-разрядным устройством;

• отключить аккумуляторные батареи 6-СТ-68-ЭМ от селеновых выпрямителей ВСА-10, для чего средние выключатели ВСА-1 и BGA-2 на пульте управления поставить в положение «Выкл.»;

• левый и правый крайние выключатели ВСА-1 и ВСА-2 поставить в положение «Выкл.»;

• переключатель КН-10 верхний поставить в положение ВСА-1 (рис. 3.1);

• переключатель КН-10 нижний поставить в положение «Заряд»;

• две аккумуляторные батареи 8КН-10 подключить между собой параллельно и кабелем № 4 присоединить к клеммам КН-10 зарядно-разрядного устройства (рис. 3.1), зарядный ток отмечается амперметром;

• переключатель ФКН 3 поставить в положение ВСА-2;

• переключатель ФКН 2 поставить в положение «Заряд»;

• аккумулятор 2ФКН-8-1 соединить с клеммами «ФКН» на зарядно-разрядном устройстве кабелем № 3.

Время заряда этих аккумуляторных батарей 6 ч. Ток в начале заряда батарей 8КН-10—2,5 а каждой батареи, а батарей 2ФКН-8-1—2,3 а.

Разряд аккумуляторных батарей. Разряд двух аккумуляторов 8К.Н-10, соединенных параллельно, производится 8-часовым режимом разряда на специальное сопротивление ПЭ-25 4,7 ом, которое установлено на зарядно-разрядном устройстве. Ток в конце разряда 1,25 а.

Аккумуляторные батареи 8КН-10 соединяются кабелем № 4 с клеммами КН-10 зарядно-разрядного устройства. Переключатель КН-10 верхний поставить в положение «Выкл.», а нижний — в положение «Разряд». Остаточное напряжение отдельного элемента должно быть не менее 1,05 в; оно контролируется аккумуляторным пробником.

Разряд аккумуляторов 2ФКН-8-1 производится 16-часовым режимом на специальное сопротивление. Ток в конце разряда 0,5 а. Аккумулятор 2ФКН-8-1 соединяется кабелем № 3 с клеммами ФКН зарядно-разрядного устройства. Переключатель ФКН верхний поставить в положение «Разряд». Остаточное напряжение должно быть не менее 2,2 в; оно контролируется аккумуляторным пробником.

Учебно-тренировочная карта № 6 «Эксплуатация покрасочного оборудования мастерской» Задание

Изучить: Порядок работы со специальным оборудованием мастерской, используемом при покраске.

Практически выполнить: Покрасить корпус прибора ВПХР.

При эксплуатации компрессора перед началом работы необходимо:

• проверить, достаточно ли прочно затянуты винты, болты и гайки, крепящие отдельные узлы и детали компрессора;

• проверить исправность заземления;

• проверить соответствие напряжения питающей сети паспортным данным двигателя (двигатель должен питаться от сети однофазного тока напряжением 220 в);

• проверить безотказность работы пускателя и нормальную работу двигателя путем включения и выключения на холостом ходу;

• включить двигатель и убедиться в отсутствии утечки воздуха в воздухопроводе и уплотнениях;

• проверить работу редукционного клапана, который должен открываться и выпускать воздух в атмосферу при давлении 3,1 атм;

• во время работы компрессора не разрешается допускать давление больше 3 атм;

• проверить нагрев электродвигателя (нагрев считается допустимым, если на его корпусе можно держать ладонь руки).

При работе с краскораспылителем необходимо придерживаться следующих правил;

• перед началом работы тщательно осмотреть распылитель, установить требуемую головку (круглая головка применяется для окраски малых предметов и небольших участков поверхности, щелевая головка — для окраски значительных поверхностей) и присоединить шланг для подачи воздуха;

• залить краску в бачок;

• проверить плотность присоединения бачка;

• произвести регулировку подачи краски регулятором иглы;

• проверить надежность присоединения шланга;

• произвести регулировку подачи воздуха в бачок винтом регулятора;

• краску в бачке периодически перемешивать;

• во время перерывов в работе переднюю часть распылителя опустить в растворитель;

• по окончании работы промыть бачок, головку, сопло и трубку краски с соединяющими ее деталями в растворителе;

• запрещается бросать распылитель, прочищать сопло металлическими предметами, опускать весь распылитель в растворитель.

УЧЕБНО-ТРЕНИРОВОЧНАЯ КАРТА № 7

«Поверка и градуировка измерителей мощности дозы»

Задание

Изучить: Общие положения по поверке и градуировке ВДП.

Практически выполнить: Провести поверку (градуировку) ДП-5В (А, Б), ДП-3Б.

Методика поверки приборов типа ДП-5 (А, Б, В), ДП-3Б

Поверку ДП-5, ДП-3 производить прямым трехкратным измерением каждой мощности экспозиционной дозы (см. табл. 7.1, 7.2), создаваемой средством поверки в центре детектора (газоразрядного счетчика), на соответствующем поддиапазоне измерений.

Поверка проводить при нормальных условиях. Величина внешнего γ-фона в месте расположения поверяемого прибора при поверке поддиапазонов не должна превышать 0,03 мР/ч. Напряжение питания должно быть 3±0,2 В. Расстояние между радиоактивным источником и блоком детектирования должно быть не менее 50 см.

Таблица 7.1

Рекомендуемые для измерения мощности, создаваемые средством поверки, и допустимые пределы показаний прибора дп-5

*В подвижных объектах допускается поверка прибора по мощности экспозиционной дозы 20 Р/ч.

При несоответствии среднего арифметического значения показаний трех измерений допустимым пределам (основная погрешность не превышает для ДП-3, ДП-5 – 30%) провести регулировку чувствительности подстроечными резисторами соответствующих поддиапазонов измерений в опорных точках. При регулировке чувствительности стрелку микроамперметра устанавливать на деление шкалы, соответствующее измеряемой мощности экспозиционной дозы на данном поддиапазоне измерений. Проверить показания прибора в контрольных точках. Ось резистора застопорить эмалью НЦ-25 ГОСТ 5406-73.

Таблица 7.2

Рекомендуемые для измерения мощности, создаваемые средством поверки, и допустимые пределы показаний прибора ДП-3

После регулировки произвести поверку регулировки. Записать в формуляр результаты проверки основной погрешности (для ДП-5 проверить показание прибора от контрольного источника на поддиапазоне 10 и записывать его значение в формуляр прибора), заверить запись подписью поверителя. Нанести клеймо поверительной службы на месте, исключающем доступ внутрь прибора (опломбировать прибор).

УЧЕБНО-ТРЕНИРОВОЧНАЯ КАРТА № 8

«Поверка и градуировка войсковых дозиметров»

Задание

Изучить: Общие положения по поверке и градуировке войсковых дозиметров.

Практически выполнить: Провести поверку (градуировку) ИД-0,2 (ДК-0,2).

Методика поверки измерителей дозы

Поверка измерителей поглощенных и экспозиционных доз (дозиметров) ИД-0,2, ИД-1, ДК-1, ДК-0,2 и ДКП-50 заключается в определении следующих метрологических параметров: напряжения заряда; величины суточного саморазряда; основной погрешности измерения.

Определение напряжения заряда. Измеритель дозы устанавливают в зарядное устройство и вращением регулятора напряжения совмещают изображение нити с нулевой отметкой шкалы. Напряжение заряда измеряют статическим вольтметром. Напряжение заряда должно быть 180–250 В.

Определение величины суточного саморазряда. Полностью заряженные дозиметры (изображение нити совмещено с нулевой отметкой шкалы) выдерживают при нормальных условиях поверки (t = 20±5ºC, атм. давление 750±30 мм рт. ст., отн. влажность 65±15%) в течение 24 ч. Суточный саморазряд дозиметров не должен превышать значений, указанных в табл. 8.1 для каждого дозиметра. Данные о проверке записать в паспорт комплекта.

Таблица 8.1

Дозиметры, суточный разряд которых превышает допустимые значения, просушивают с отвернутыми оправами при температуре 50С в течение 6 часов и выдерживают до температуры (20±5)С. После просушки вновь проверяют суточный саморазряд, и дозиметры, не отвечающие требованиям по предельному саморазряду, заменяют новыми.

Определение основной погрешности измерений. Дозиметры, удовлетворяющие требованиям по суточному саморазряду, устанавливают в средство поверки так, чтобы продольная ось дозиметра была перпендикулярна направлению распространения гамма-излучения, и облучают расчетное время t, часов, до набора ими поглощенной или экспозиционной дозы излучения, нормированное значение которой приведено в табл. 8.1 для каждого дозиметра.

Время облучения до набора экспозиционных доз облучения определяют по формуле

t = Х/

где Х – расчетная экспозиционная доза облучения Р (мР);

- мощность экспозиционной дозы, создаваемая средством поверки, Р/ч (мР/ч).

Время облучения до набора поглощенных доз облучения определяют по формуле

t = D/ или t =

где D – расчетная поглощенная доза облучения, рад (мрад);

– мощность поглощенной дозы, создаваемая средством поверки, рад/ч (мрад/ч);

– мощность экспозиционной дозы, создаваемая средством поверки, Р/ч (мР/ч);

К – коэффициент перехода от экспозиционной к поглощенной дозе, рад/Р (для ¹³⁷Cs – 0,965, для ⁶⁰Со – 0,967).

Мощность экспозиционной дозы определяется для опорных точек 25 или 50 см из построенного по данным градуировочной таблицы графика = f(расстояние между источником и облучаемым дозиметром).

Значения показаний дозиметров, облученных при нормальных условиях должны отвечать требованиям табл. 8.1. Дозиметры, показания которых после облучения не отвечают допустимым пределам, просушивают с отвернутыми оправами при температуре 50С в течение 6 часов и подвергают повторной поверке. Определение погрешности измерений при повторной поверке проводят путем трехкратного облучения дозиметров расчетными дозами облучения. Дозиметры, показания которых выходят за допустимые пределы после повторной поверки, подлежат замене.

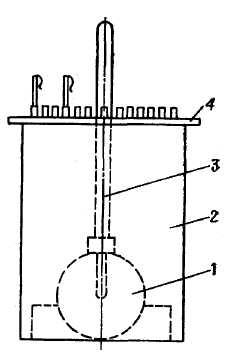

Рис. 8.2 Контейнер с ампулой:

1 – крышка; 2 – заглушка; 3 – ампула с источником; 4 – свинцовый контейнер; 5 – накидная гайка

Рис.8.1 Рабочее ме­сто для градуировки дозиметров:

1 – контейнер с ИИИ; 2 – укладка с кон­тейнером; 3 – направля­ющая труба; 4 – градуировочный стол

11
