Выставить оценку изделию за его техническое состояние.
Образец СИЗ (ФП, общевойсковой защитный комплект) оцениваются по табл.1.
Таблица 1
СИЗ |
Исправен, но имеются недостатки устраняемые при повседневном ТО |
Неисправен (при наличии одного и более недостатков) |
Фильтрующий противогаз |
Окисление очковых обойм; окисление уплотнительных колец незначительная ржавчина противогазовой и клапанной коробок. |
Перекос и вмятина горловины противогазовой коробки; пробоина противогазовой коробки; прокол, порыв лицевой части длиной до 5 мм; разбитые стекла очков |
Общевойсковой защитный комплект |
Не удалена пыль, грязь |
Порывы и проколы; порваны держатели шпеньков или хлястиков, или отверстия для шпеньков; отслаивание проклейки швов; потертости, глубокие трещины (до ткани) |
Оценка технического состояния группы СИЗ определяется по проценту исправных изделий от числа проверенных и выводится в соответствии с требованиями по таблицы 2.
Таблица 2
Оценка состояния группы В и С РХБЗ |
Индивидуальные опенки состояния образцов. % |
|
Исправен |
Неисправен |
|
"Отлично" |
100 |
- |
"Хорошо" |
95 |
5 |
"Удовлетворительно" |
90 |
10 |
"Неудовлетворительно" |
Менее 90 |
Более 10 |
Навести порядок на рабочем месте.
(К занятию ЭиР ВиС рхбз т3/1)
Учебно-тренировочная карта № 2
«Ремонт средств защиты органов дыхания и кожи с помощью схм-1м (схм-р)»
Задание
Изучить:
Порядок проведения ремонта средств защиты органов дыхания и кожи с помощью РЯ-СЗ, СХМ-1М (СХМ-Р).
Практически выполнить:
Провести ремонт средств защиты органов дыхания и кожи с помощью РЯ-СЗ, СХМ-1М (СХМ-Р) и устранить обнаруженные дефекты.
Сделать записи в дефектных ведомостях (в тетради) о выполненных операциях ремонта.
Отчитаться по изученному теоретическому вопросу и проведенной практической работе.
Порядок проведения ремонта средств защиты органов дыхания (фп)
Основное содержание войскового ремонта противогазов составляют операции текущего (ТР) и среднего ремонта (СР). Текущий ремонт проводят непосредственно в подразделения под руководством химического мастера.
Средний ремонт проводят при получении боевых повреждений и возникновении неисправностей, устранение которых предусмотрено при среднем ремонте. Средний ремонт противогазов заключается в восстановлении эксплуатационных характеристик изделия ремонтом или заменой изношенных и поврежденных составных частей.
Очистка от ржавчины в зависимости от степени ржавления и глубины производится с помощью кардощетки или наждачной бумаги, а в труднодоступных местах – остриём ножа. Ржавчина и некачественное лакокрасочное покрытие должны быть удалены полностью (до блеска металлической поверхности).
Подкраска небольших участков осуществляется кистью эмалью защитного или зеленого цвета; полная окраска ФПК – пистолетом-краскораспылителем. Подготовка поверхности к покраске заключается в протирании её ветошью, смоченной в бензине.
Правка резьбы горловины ФПК производится с помощью приспособления (рис.1.). Для этого установите ролик 2 по центру гайки 1, повернув вороток 4 против часовой стрелки до упора.
Введите ролик в горловину коробки и наверните гайку на один оборот. Поверните вороток до отказа по часовой стрелке воротком наверните гайку на горловину. Отверните гайку с горловины. При неполном или некачественном исправлении резьбы операцию правки повторите.
Исправление герметизирующего зига горловина ФПК
Откиньте эксцентриковый зажим 4 в крайнее положение, переместите ось 2 с роликом к срезу гайки 1 и введите ролик в отверстие горловины. Наверните гайку 1 до отказа. Переведите эксцентриковый зажим в крайнее положение и вращением приспособления исправьте дефекты герметизирующего зига горловины. Операцию повторите до полного исправления герметизирующего зига.
Выправление крышки ФПК.
Н
Вращением
маховика 3
опустите накидную гайку 2
и наверните её на горловину. Выправите
помятости крышки вращением маховика
в обратную сторону. После исправления
вмятин вращением маховика ослабьте
натяжение специального винта 4,
отверните накидную гайку 2
и снимите приспособление с ФПК.

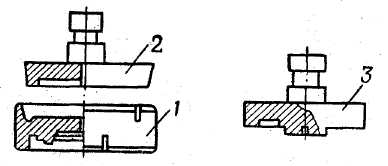

Исправление монтажных, очковых обойм и седла клапана лицевой части производится с помощью штампа, состоящего из двух штемпелей и двусторонней матрицы, имеющей с одной стороны проточку под монтажную обойму, с другой – под очковую (рис. 4).
1 – матрица;
2,
3 – штемпеля
Рис. 4 Штамп для
правки монтажной, очковой обойм и седла
клапана
Разведите лепестки обоймы, подлежащей исправлению, до размера штемпеля штампа. Поместите монтажную обойму в матрицу 1, наложите сверху штемпель 2 и выправьте обойму ударом молотка по штемпелю. Очковая обойма и седло клапана исправляется с помощью перевернутой матрицы и штемпеля 3.
Замена стекол, очковых и монтажных обойм.
Для замены стекла разожмите лепестки очковой обоймы и снимите её. Удалите старую изоляционную ленту. Извлеките разбитое секло, а на его место установите новое. Наложите два витка изоляционной ленты. Наденьте новую очковую обойму. Правой рукой поднимите рукоятку 9 приспособления (рис. 5.) в верхнее положение. Возьмите левой рукой шлем-маску и вставьте её обоймой в гнездо приспособления до упора о бортик кольца 5. Плавно нажмите на рукоятку 9, чтобы кулачки 8 прижали лепестки обоймы. Поднимите ручку в верхнее положение. Повторите обжим обоймы 2-3 раза с поворотом шлем-маски на угол 40-50º. Выньте шлем-маску из гнезда при верхнем положении рукоятки.
Замена монтажных обойм производится аналогичным образом. Для обжима монтажных обойм сторона втулки с буквой «М» должна прилегать к плите, а снаружи должна быть буква «О».
Наложение заплат на проколы и места выпавших включений.
Количество заплат на одной лицевой части не должно превышать десяти при диаметре их в пределах 10-12 мм. Заплата вырубается из резины масочной (S=0,5 мм) просечкой. Место склейки зачистите наждачной бумагой, протрите ветошью, смоченной бензином и промажьте клеем. Выдержите в течение 10-15 мин. Наложите заплату на прокол и прижмите. Заплаты должны быть приклеены прочно, ровно и чисто.
