Испытание противогазовой коробки на герметичность методом водяной ванны

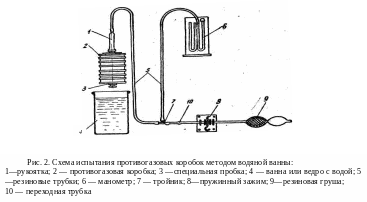

Для испытания противогазовых коробок на герметич­ность необходимо собрать схему согласно рис. 2, для чего: при­соединить один конец тройника с помощью резиновых трубок к открытому колену правого манометра, второй — к нагнета­тельному штуцеру резиновой груши (предварительно заправив трубку в пружинный зажим), третий — к прямому отведу рукоятки.

Проверить уровень керосина в манометре. Если он неодинаков в обоих коленах, то слегка отвернуть пробку и после выравнивания уровней снова ее завернуть.

Подвести нулевое деление шкалы к уровню керосина в манометре.

Проверить герметичность, системы следующим образом:

закрыть резиновой пробкой диаметром 16 мм отверстие в. рукоятке с прямым отводом;

открыть пружинный зажим и создать с помощью резиновой груши давление в системе, равное 120 мм рт. ст.;

закрыть зажим и наблюдать за уровнем столба керосина в манометре.

Показание манометра при герметично собранной системе должно оставаться без изменения.

Убедившись в полной герметичности всех соединений, приступить к испытанию противогазовых коробок, для чего:

закрыть входное отверстие испытуемой коробки специальной пробкой;

навернуть на горловину коробки рукоятку с прямым отводом;

открыть пружинный зажим и создать с помощью резиновой груши давление по манометру 120 мм рт. ст.;

перекрыть зажимом резиновую трубку груши и погрузить коробку имеете с частью рукоятки в водяную ванну (водяной ванной может служить любая емкость, наполненная водой) и вести наблюдение за выделением воздушных пузырьков; герметичными считаются коробки, у которых не наблюдается появление пузырьков воздуха в течение 10—15 сек;

после испытания коробки протереть от влаги.

Примечание. Вследствие изменений атмосферного давления и температуры наружного воздуха уровень керосина в колене с резервуаром правого манометра может изменяться, поэтому следует через каждые 3—5 замеров пробку слегка приоткрывать и после выравнивания уровней в обоих коленах снова закрывать.

Испытание лицевой части на герметичность

Для испытания лицевой части на герметичность необходимо собрать схему согласно рис. 3, для чего:

соединить свободный конец гофрированной трубки через переходный штуцер и тройник с грушей и открытым коленом правого манометра;

закрыть отверстие в седловине выдыхательного клапана лицевой части пробкой диаметром 16 мм;

растянуть лицевую часть за кантик на крючках зажима и плотно прижать рукояткой в пазу зажима.

Открыть пружинный зажим и создать с помощью резиновой груши давление внутри лицевой части 45 мм рт. ст.

Закрыть пружинный зажим и одновременно пустить одноминутные песочные часы.

Лицевая часть считается герметичной, если в течение одной минуты не происходит падения давления в манометре.

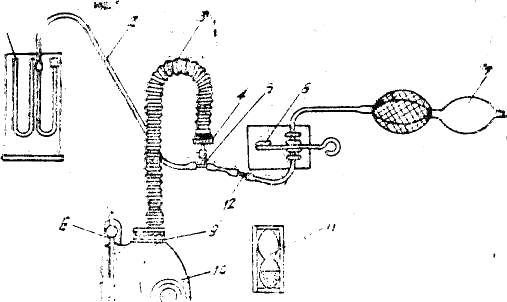

Рис. 3. Схема испытания лицевой части противогаза на герметичность:

1 — манометр; 2 —резиновая трубка; 3 —гофрированная трубка; 4 —переходный штуцер; , 5—тройник; 6 — пружинный зажим; 7 —резиновая груша; 8 — зажни лицевой части; 9—резиновая пробка Ø 16 мм; 10 —лицевая часть; 11 —песочные часы; 12 — переходная трубка
