Учебные материалы
(к занятию ЭиР ВиС РХБЗ Т3/2)
УЧЕБНО-ТРЕНИРОВОЧНАЯ КАРТА № 1
«Проведение испытаний фпк на сопротивление дыханию»
Задание
Изучить:
Порядок проведения испытания ФПК на сопротивление дыханию.
Практически выполнить:
Провести испытания ФПК на сопротивление дыханию, оценить его техническое состояние.
Отчитаться по проведенной работе.

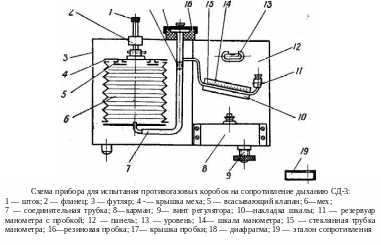

Прибор для испытания противогазовых коробок на сопротивление дыханию СД-3
Назначение, состав
Прибор для испытания противогазовых коробок на сопротивление дыханию СД-3 предназначен для определения сопротивления постоянному току воздуха ФПК в полевых условиях.
Подготовка к работе
Откинуть переднюю крышку и снять крышку с резиновой пробки прибора.
Установить прибор с помощью винта регулятора строго вертикально, что контролируется уровнем. При правильной установке прибора воздушный пузырек уровня должен быть в пределах рисок ампулы.
Снять пробку с резервуара наклонного манометра и наполнить его с помощью пипетки манометрической жидкостью. В качестве манометрической жидкости применяется этиловый спирт с удельным весом 0,83, замеренным при 20°С (указано на шкале прибора). Уровень жидкости должен совпадать с нулем на шкале прибора.
Установить эталон сопротивления на резиновую пробку прибора и проверить точность показаний наклонного манометра. Показание шкалы прибора не должно расходиться с цифрой, выбитой на эталоне, более чем на ±10%.
Определение сопротивления противогазовых коробок
Испытываемые противогазовые коробки должны иметь температуру окружающей среды, в которой производятся испытания.
Вставить испытуемую коробку горловиной в резиновую пробку и плотно прижать к ней.
Поднять шток за головку вверх до отказа и затем отпустить его. Записать максимальное показание на шкале манометра с точностью до 0,5 мм вод. ст. Испытание повторить еще два раза, среднее из полученных значений принять за сопротивление испытуемой противогазовой коробки.
После окончания работы вставить пробку в горловину резервуара манометра и закрыть резиновую пробку металлической крышкой.
Определение сопротивления противогазовых коробок должно производиться при температуре 20°С.

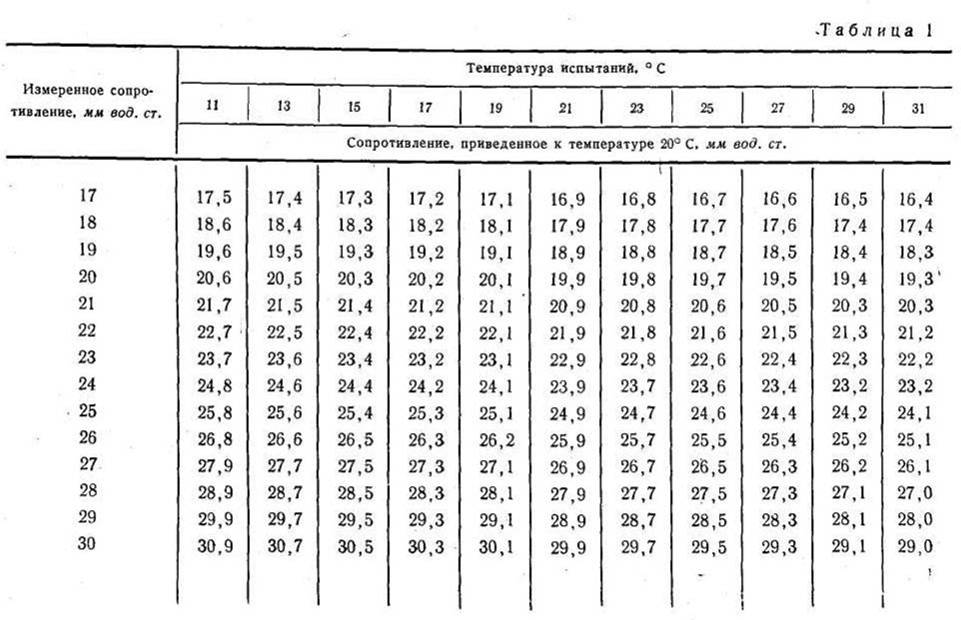

При проведении испытания при температуре выше или ниже 20°С в полученные результаты испытания вводится поправка на температуру согласно табл.1.
Сопротивление ФПК противогаза ПМГ-2 воздушному потоку без чехла при скорости воздуха 30 л/мин должно быть не более 23 мм водяного столба. (226 Па).
(к занятию ЭиР ВиС РХБЗ Т3/2)
УЧЕБНО-ТРЕНИРОВОЧНАЯ КАРТА № 2
«Проведение испытаний фп на герметичность»
Задание
Изучить:
Порядок проведения испытания ФП на герметичность.
Практически выполнить:
Провести испытания ФПК на герметичность методом водяной ванны.
Провести испытания лицевой части на герметичность.
Провести испытания выдыхательного клапана лицевой части разрежением.
Отчитаться по проведенным испытаниям.

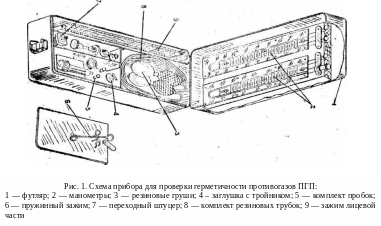

Прибор для проверки герметичности противогазов ПГП
Назначение, состав
Прибор для проверки герметичности противогазов ПГП служит для проверки в полевых условиях фильтрующих противогазовых коробок, изолирующих противогазов ИП-46, регенеративных патронов РП-46 и лицевых частей противогазов на герметичность, а также избыточных клапанов противогазов ИП-46 на сопротивление открытию. С помощью прибора, кроме того, можно произвести испытание герметичности фильтрующих противогазовых коробок методом водяной ванны для установления места негерметичности.
Правила подготовки прибора к работе
Для работы использовать стол химического мастера в развернутом положении, если он комплектуется прибором ПГП, или любой стол, размещаемый в землянке, палатке или другом помещении, где организуется рабочее место для проведения испытания.
Откинуть крышку футляра и оставить ее в вертикальном положении. Вынуть из отделений футляра детали и сборки прибора, необходимые для конкретного вида испытания, и разложить их на столе.
В трубки манометров залить керосин (удельный вес 0,83), для чего:
снять заглушки с обоих колен левого манометра и с левого колена правого манометра, у правого колена правого манометра отвернуть на несколько оборотов пробку, чтобы обеспечить выход воздуха;
произвести наполнение манометров керосином (до нулевого уровня) с помощью медицинской пипетки;
герметично закрыть правое колено правого манометра после наполнения манометров керосином.
