Методические указания

по выполнению курсовой работы

дисциплина "ЭЛЕКТРИЧЕСКИЕ МАШИНЫ"

Расчет рабочих и пусковых характеристик

асинхронного двигателя с фазным ротором.

Лысьва 2011

Методические указания содержат рекомендации по выполнению курсовой работы по Электрическим машинам для студентов направления Электротехника, электромеханика и электротехнологии всех форм обучения. Методические указания по выполнению курсовой работы составлены в соответствии с рабочей программой дисциплины Электрические машины.

Составители:

Л.Г. Сидельников, Е.М. Огарков преподаватели кафедры микропроцессорных средств автоматизации (МСА) ПНИПУ

С.Ю.Вотинова преподаватель кафедры естественнонаучных дисциплин

Лысьва, 2011. – 16 с., справочные таблицы – с.

Методические указания рассмотрены и утверждены на заседании кафедры естественнонаучных дисциплин ЛФ ПНИПУ «8» ноября 2011 г.,

протокол № 10

 Пермский национальный

исследовательский политехнический

университет

Общие методические указания

Цель выполнения курсовой работы –

закрепление теоретических знаний, освоение расчета рабочих и пусковых характеристик асинхронного двигателя с фазным ротором, получение навыков самостоятельной работы со справочной литературой и приобретение умения анализировать полученные результаты.

В методических указаниях описан алгоритм расчета рабочих и пусковых характеристик асинхронного двигателя с фазным ротором. В качестве исходных данных использованы справочные данные серийно выпускаемых асинхронных электродвигателей серии 4А (варианты указаны в таблицах). Все расчеты ведутся на основании Г-образной схемы замещения.

Расчет потребует твердых знаний по дисциплине Теоретические основы электротехники, усвоения теоретической части курса Электрические машины и прочтения специальной литературы по методам расчета и эксплуатации асинхронных двигателей.

Курсовая работа должна содействовать развитию навыков самостоятельной работы и способности студентов к инженерной деятельности.

Расчеты выполняются по варианту, указанному в таблице (по номеру зачетной книжки) или заданному преподавателем.

1 Исходные данные

Прежде, чем приступить к расчетам, необходимо «расшифровать» название заданного в варианте асинхронного двигателя и с помощью справочных таблиц [1,2] или Приложения настоящих Методических указаний заполнить табл.1 –Данные двигателя 4А….

4 Анк200l4у3 (пример)

п орядковый номер серии

т ип двигателя (асинхронный)

с тепень защиты (IP23; отсутствие символа «Н» - IP44)

о бозначение фазного ротора (контактные кольца)

в ысота оси вращения вала машины, мм

о бозначение длины сердечника станины

ч исло полюсов

к лиматическое исполнение согласно ГОСТ 15150-69

к атегория размещения, согласно ГОСТ 15150-69

Технические данные и параметры схемы замещения берут из таблиц 2.7 и 2.8 [1], обмоточные данные статора и ротора даны в таблицах 6.15 и 6.16 [1].

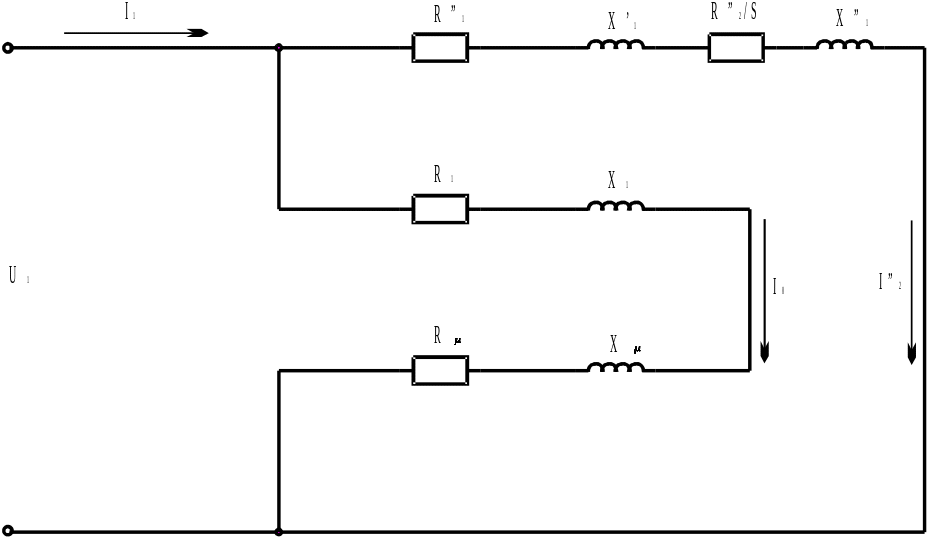

Рис.1 – Г - образная схема замещения асинхронного двигателя

Данные двигателя 4а……… , Вариант №

№ п/п	Обозна- чение	Единицы измерения	Значение	Примечание
	f1	Гц		частота сети
	U1H	В		номинальное напряжение фазы статора
	n0	об/мин		синхронная частота вращения
	Р2Н	Вт		номинальная мощность на валу
	н			номинальный КПД
	cos			номинальный коэффициент мощности
	I2H	А		номинальный ток ротора
	U2	В		напряжение на кольцах неподвижного ротора
	mk			перегрузочная способность двигателя (отношение максимального момента к номинальному)
	sH			номинальное скольжение
	sк			критическое скольжение
		о.е.		индуктивноесопротивлениецепинамагничивания
		о.е.		приведённое активное сопротивление фазы статора
		о.е		приведённое индуктивное сопротивление фазы статора
		о.е		приведённое индуктивное сопротивление фазы ротора
		о.е		приведённое индуктивное сопротивление фазы ротора
	Z1			число пазов статора
	Sn1			число эффективных проводников в пазу статора
	a1			число параллельных ветвей в обмотке статора
	kоб1			обмоточный коэффициент статора
	R1(20)	Ом		активное сопротивление фазы статора при 20оС
	Z2			число пазов ротора
	Sn2			число эффективных проводников в пазуротора
	a2			число параллельных ветвей в обмотке ротора
	kоб2			обмоточный коэффициент ротора
	R2(20	Ом		активноесопротивлениефазы роторапри 20С
		о.е		потери в стали
		о.е		механические потери
		о.е		добавочные потери
	αс	о.е		отношение момента сопротивления Мс к номинальному моменту Мэмн
	Uп	В		фазное напряжение, подводимое к двигателю при пуске


