5 Земляное полотно

        сооружение, служащее основанием верхнего строения ж.-д. пути или дорожной одежды автомобильные дороги. З. п. воспринимает нагрузку от рельсо-шпальной решётки, балласта и подвижного состава (на ж. д.), от дорожной одежды, автомобилей и т.п. (на автомобильной дороге), равномерно распределяя эту нагрузку на нижележащий естественный грунт. З. п. — один из главных элементов дороги, от состояния которого зависит исправность ж.-д. пути и дорожной одежды.

         В состав З. п. железных дорог (рис. 1) входят насыпи, выемки, а также резервы, кавальеры и водоотводные устройства (кюветы, лотки, нагорные и забанкетные канавы, дренажи и др.), укрепительные и защитные сооружения. Ширина основной площадки железнодорожного З. п. в СССР (на прямых участках пути) принята для однопутных линий 1-й и 2-й категорий — 7 м, 3-й категории — и5,8 м, 4-й — от 5,5 до 5,8 м. В скальных, крупнообломочных и песчаных (кроме мелких и пылеватых песков) грунтах ширина уменьшается соответственно до 6 и 5,2м. При проектировании 2-го пути расстояние от его оси до бровки З. п. принимается 3,5 м. На кривых участках ширина З. п. увеличивается в наружную сторону на 0,1—0,5 м в зависимости от радиуса кривой.

         З. п. автомобильных дорог (См. Автомобильные дороги) (рис. 2) слагается из проезжей части, двух обочин, разделительной полосы или парапетов. Ширина основной площадки З. п. принимается для дорог 1-й категории 27,5 м и более, 2-й и 3-й категорий 15 и 12м; 4-й и 5-й категорий 10 и 8м. Крутизна откосов насыпей и выемок определяется в зависимости от свойств грунтов, геологических, гидрогеологических и климатических условий местности, способов производства работ, а также от высот насыпи и глубины выемки. Для придания устойчивости откосам З. п. применяются следующие виды укрепления: посевы многолетних трав, укладка дёрна, плит и др., посадка кустарника, фашины, покрытие сборным или монолитным бетоном или железобетоном.

         Сооружение З. п., как правило, осуществляется специальными механизированными колоннами или отрядами, которые имеют землеройные и транспортные машины: экскаваторы, автосамосвалы, прицепные и самоходные скреперы, грейдеры-элеваторы, автогрейдеры, шнековые планировщики, а также машины для уплотнения грунтов в насыпях и выполнения отделочных работ.

         Лит.: Чернышев М. А., Устройство, содержание и ремонт пути, 2 изд., М., 1963; Строительные нормы и правила, ч. 2, раздел Д, гл. 6. Автомобильные дороги промышленных предприятий, М., 1964.



        Рис. 1. Земляное полотно железных дорог.



        Рис. 2. Схемы поперечных профилей земляного полотна автомобильной дороги: а — с разделительной зелёной полосой; б — с боковыми резервами; 1 — проезжая часть; 2 — полоса безопасности; 3 — обочины; 4 — откосы; 5 — кюветы; 6 — разделительная зелёная полоса; 7 — боковые резервы.

6 Элементы железнодорожного пути, их назначение

Основные элементы железнодорожного пути – нижнее строение пути , верхнее строение пути. К элементам верхнего строения пути относятся рельсы, рельсовые скрепления, шпалы – деревянные или железобетонные (или другие типии подрельсовых оснований – железобетонные плиты, блоки, рамы), стрелочные переводы, глухие пересечения, переводные брусья (или железобетонные подстрелочные основания ) и балластный слой. Рельсы направляют движение колес в прямых и кривых участках и непосредственно воспринимают нагрузку от подвижного состава, которая через шпалы и балластный слой передается на земляное полотно. Основные геометрические размеры рельсов, их вес, химический состав металла и некоторые другие характеристики, определяет Государственный стандарт.

Номинальная длина рельсов 25 метров.

Рельсовые скрепления предназначены для соединения рельсов между собой и со шпалами (накладки, подкладки и болты) различают стыковые и промежуточные. С их помощью рельсовые звенья соединяют в непрерывные плети. При этом между рельсами остаются стыковые зазоры для возможного удлинения, когда температура воздух повышается, и укорочения, если она понижается. Рельсовый стык – самое напряженное место пути. Более прогрессивнвя конструкция бесстыкового пути. В этом случае рельсы сваривают в плети длиной 800 м, между которыми укладывают три-четыре рельсовых звена, которые соединяются накладками и болтами.

Стрелочные переводы обыкновенные и перекрестные служат для соединения или ответвления путей. Глухие пересечения применяют для пересечения путей в одном уровне.

Балластный слой – щебеночный, гравийный , асбестовый или песчаный – обеспечивает упругую передачу давления от подвижного состава через рельсы и шпалы на большую площадь оснований площадки земляного полотна и отвод воды от элементов верхнего строения, а также устойчивое положение рельсошпальной решетки в продольном и поперечном направлениях.

Нижнее строение из земельного полотныа, сточных канав и искусственных сооружений.

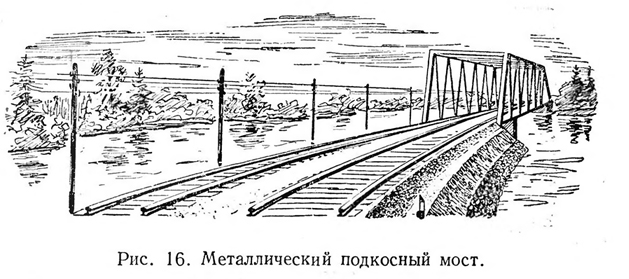

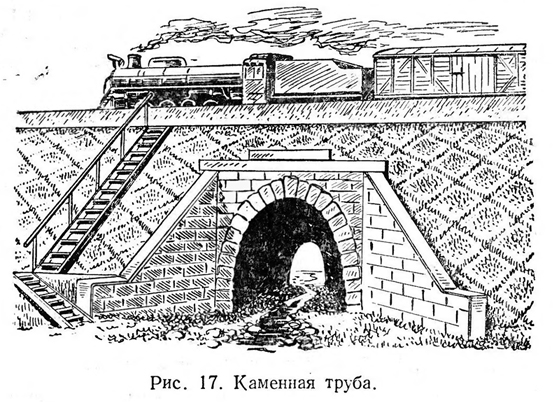

Искусственные сооружения: мосты обеспечивают преодоление водных преград (рек, ручьев, проливов),трубы позволяют пропустить небольшие водотоки под железнодорожными путями, виадуки и эстакадыустраивают вместо высоких насыпей для преодоления глубоких оврагов, суходолов, путепроводыобеспечивают пересечения железных дорог с другими транспортными путями в разных уровнях, тоннелипозволяют пересечь горные хребты или возвышенности.
