15 Диэлектрикті толқынды өткізгіштер ретінде талшықты-оптикалық жарық өткізгіш. Жарық өткізгіштердің негізгі сипаттамалары және оларды қолдану ерекшеліктері.

Жолақты тасымалдағыш тізбекте төселгіш қызметін алюминий оксиді –поликор ( ), лейкосапфир( )диэлектриктері,и сонымен қатар кез келген шығыны аз диелектриктер жатады.

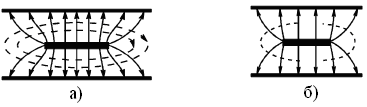

Рисунок 9.1 – Структура поля волны в полосковой линии:

а) Т типа; б) типа Н₂₀

Диэлектриктердің бірқалыпты емес ЭМ толқындары 6 құраушыдан тұрады. Бұл дегеніміз тің жиілігіне байланыст, осыған байланысты дисперсия да анық болады. Бірақ ол a>>b, c>>b,c>>a, жағдайда ғана орындалады.

Диэлектриктік толқындар –электромагнитті сигналдарды жіберудің қазіргі таңда ең перспективті бағыттардың бірі. Диэлектрикті толқындар бұл шексіз ұзын радиусы а-ға тең диэлектрикті цилиндр.

Толқынның бойлық құраушылары цилиндрлік системадағы теңдеулер келесідей:

Мұндағы

Қорыта келгенде

1. Диэлектрик толқынжүргізгіште шексіз толқынның түрлі үлгісі, түрлі характеристикасы бар r және координаталары бар толқындар бола алады.

2. Толқынның әр типі шартына тәуелді критикалық жиіліктен тұрады.

3. Аласа типті толқын (9.2 сурет). Бұл толқын критикалық жиілігі жоқ, диэлетрлік стержень бойымен кез келген жиілікте әр түрлі диаметрде тарала алады.

Диэлектрлік толқынның фазалық жиілігі фазалық жиіліктің Т типті жылдамдығы мен ε_а, μ₀ параметрлері бар осы толқынның арасында жатады.

Рисунок 9.2 – Структура поля волны типа в диэлектрическом волноводе
