1 Домалақ толқын өткізгіштегі толқындар диаграммасы. Домалақ толқын өткізгішіндегі тасымалданатын қуат.

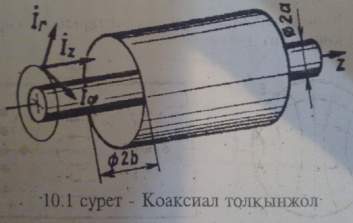

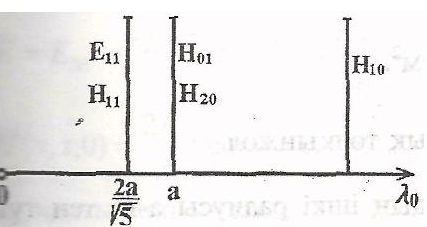

Домалақ толқын өткізгіштегі толқындар диаграммасы 1 суретте көрсетілген. Домалақ толқын өткізгіш бірмодалы (одномодовом) режимде болғанда ( типті толқын ) жұмыс істейді. Демек, жабу коэффициенті – 1.3 болғанда? Шын мәнінде одан да аз.

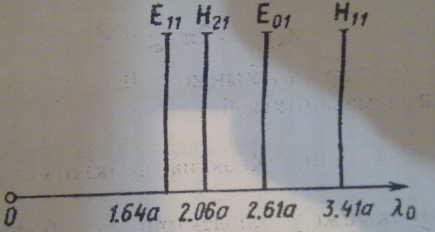

1 сурет. Домалақ толқын өткізгіштегі толқындар диаграммасы.

Поляризациялық тұрақсыздық құбылысына байланысты типіндегі толқындар қысқа бөліктерде пайдаланылады. Алайда симметриялық типтердің бар болуы айналатын тіркестердің жасалуы үшін өте маңызды. Ол үшін әдетте типіндегі толқындар пайдаланылады.

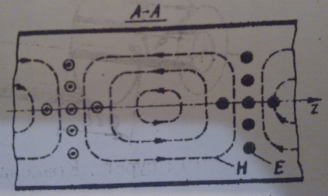

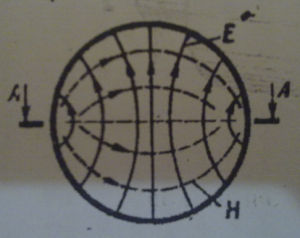

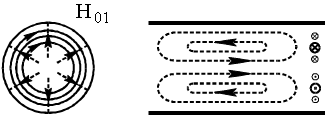

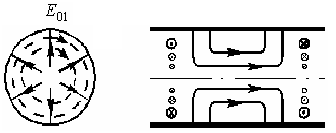

толқынының домалақ толқын өткізгіштегі структурасы

2 Тікбұрышты толқын өткізгіштегі толқындар диаграммасы. Тікбұрышты толқын өткізгішіндегі тасымалданатын қуат.Толқынжол трактілерінде жолақты келістіруші құрылғылар ретінде диафрагмалар және реактивті істіктер қолданады.Диафрагма деп, толқынжолының көлденең қимасын жартылай жабатын жіңішке металдық қалқанды айтады.Диафрагмалардың кемшілігі мынадай, олар трактың электрлік беріктілігін төмендетеді. Реактивті істік өзі толқынжолдың көлденең қимасындағы элетр өрісінің күш сызықтарына параллель немесе перпендикуляр орналастырылған үлкен емес металдық цилиндр ретінде келтірілген. Сонымен қатар істіктер тракттың электрлік беріктілігін азайтады.

a) б) в)

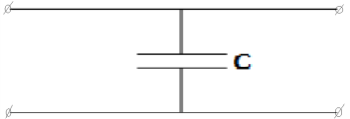

15.20 сурет – Тік бұрышты толқынжолындағы диафрагмалар және олардың эквивалентті сызбалары

3 Металлдан жасалған домалақ толқын өткізгіш, н11 типті толқын. Бессель теңдеуі. M и n индекстерінің физикалық мәні.

Толқынның өте қиын жағдайдағы зындығын толқынжолдың мөлшеріне байланысты (8.3) формуласымен анықтайды: , , , деп eсептесек, онда осы есептеулердің негізінде толқындар
