5.4 Размещение свай и уточнение размеров ростверка
В прямоугольных ростверках сваи размещаются в рядовом или шахматном порядке симметрично относительно оси нагрузки. Для ростверков под стены здания сваи размещаются в 1 - 2 ряда с обязательной постановкой свай в углах и местах примыкания стен. Минимальное расстояние между осями висячих свай принимают не менее 3d (d - диаметр или сторона, поперечного сечения сваи) и не менее 0,7 м. Максимальное расстояние - 6d. Расстояние в свету от края сваи до края ростверка должно быть не менее 5 см. Ширину ростверков под стены назначают не менее 400 мм, высоту - не менее 300 мм. Для малых ростверков высота назначается в пределах 400 - 600 мм.
5.5 Проверка свайного фундамента по I гпс
Законструировав ростверк, выполняется окончательная проверка свайного фундамента по несущей способности по условию (6.1). Проверке подлежит наиболее нагруженная крайняя свая. Расчетная нагрузка на сваю определяется по формуле:
,
где ∑Ni', ∑Mi' – соответственно расчетные вертикальные нагрузки и момент всех сил относительно центра тяжести подошвы ростверка, кН. кНм;
Qp – уточненный расчетный вес ростверка, кН;
n – количество свай в ростверке;
ymax – расстояние в направлении действия момента до оси наиболее удаленной сваи от центра тяжести свайного поля, м;
yi – то же, до оси каждой сваи, м.
Так как свая в ряду одна, то второе слагаемое = 0.
Проверяем условие
- выполняется.
5.6 Расчет свайного фундамента по II гпс
Средневзвешенное значение угла внутреннего трения грунтов, залегающих в пределах длины сваи при слоистом их напластовании, определяется:
;
;
Из рисунка 4: tg 6,2° l = 0,11 7 = 0,77м.
bусл = 0,77 2 + 0,3 = 1,84 м.
Площадь подошвы условного фундамента:
Aусл = bусл 1 п.м. = 1,84 м2.
∑N0iII = 617,9 – внешняя расчетная нагрузка на фундамент для расчета по II ГПС, кН;
NР = 4,5 кН – вес ростверка;
NФБС = 32,7 кН;
NСВ = 16,1 кН;
NГР = VГР γ0ср – вес грунта в объеме условного фундамента, кН;
NГР = (2,2 0,62 1 17,85)+(21 0,77 1 20,6)+
(1,8 0,77 19,6)+(1,8 0,77 10,125)+(2,5 0,77 9,47)+138= 201кН;
.
Расчетное сопротивление грунта основания условного фундамента:
Проверим условие Pусл ≤ Rусл : 335,8 ≤ 426,74 – выполняется.
5.7 Осадка свайного фундамента
Размеры подошвы условного грунтосвайного массива:
ly = 7 м, bусл =1,84 м.
Среднее давление под подошвой условного грунтосвайного массива:
Pусл = 335,8 кПа;
Δh = 0,4 bусл = 0,4 1,84 = 0,736 м;
σzq0 = 17,85 2,2 + 20,6 2,8 + 19,4 2,5 + 19,6 1,8 =195,75 кПа;
σzp0 = α(Р - σzq0) = 1(335,8 – 195,75) = 140,07 кПа;

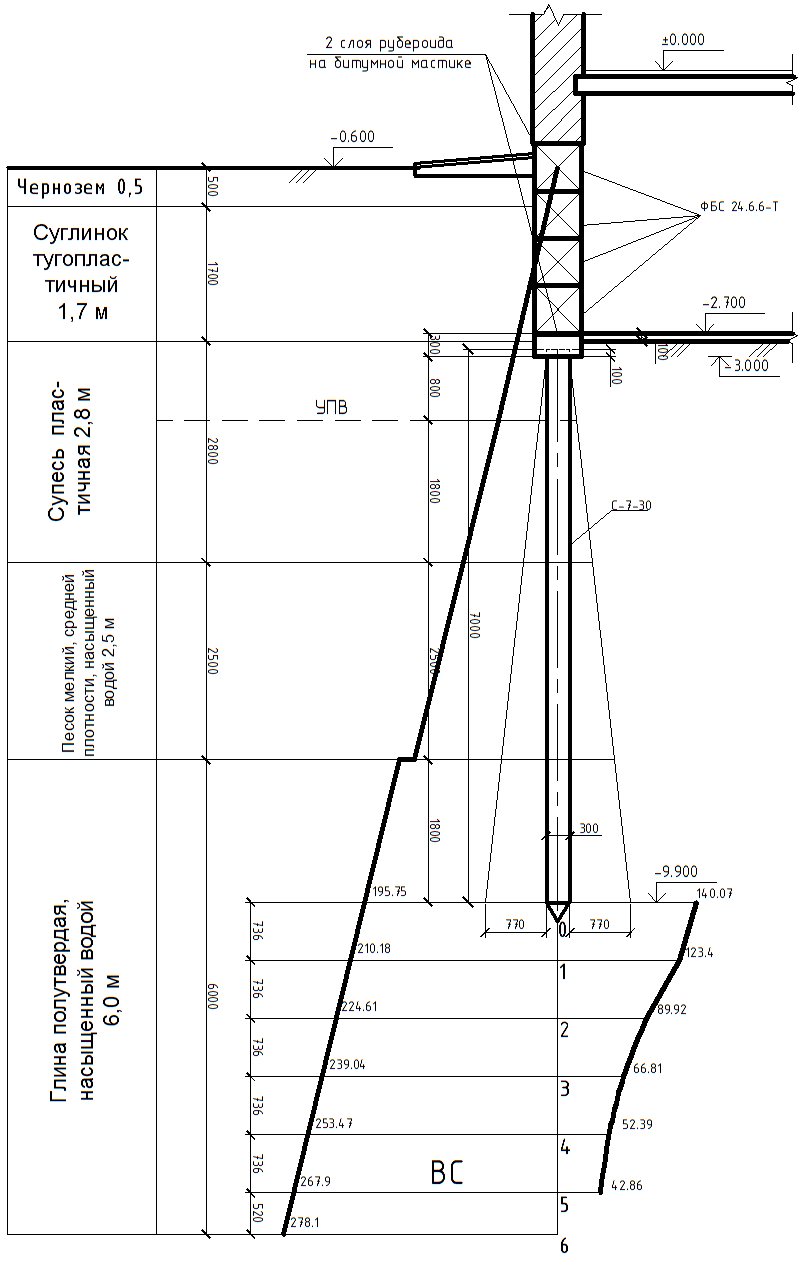

Рисунок 4 – Схема к расчету осадки свайного фундамента.
Т а б л и ц а № 4 – Расчет σzq и σzq
Грунт |
Номер точки |
h,м |
z, м |
ξ = 2z/b |
α |
σzp, кПа |
σzq, кПа |
E, кПа |
S1, м |
Глина |
0 |
0 |
0 |
0 |
1 |
140,07 |
195,75 |
21000 |
|
|
1 |
0,736 |
0,736 |
0,8 |
0,881 |
123,4 |
210,18 |
0,0057 |
|
γ4= |
2 |
0,736 |
1,472 |
1,6 |
0,642 |
89,92 |
224,61 |
0,006 |
|
19,6 |
3 |
0,736 |
2,208 |
2,4 |
0,477 |
66,81 |
239,04 |
0,0065 |
|
кН/м3 |
4 |
0,736 |
2,944 |
3,2 |
0,374 |
52,39 |
253,47 |
0,0069 |
|
|
5 ВС |
0,736 |
3,68 |
4,0 |
0,306 |
42,86 |
267,9 |
0,0073 |
|
6 |
0,52 |
4,2 |
4,57 |
|
|
278,1 |
|
Осадка фундамента:
S = 0,02592 м < Su = 0,1 м.
Осадка основания фундамента находится в пределах допуска.
Заключение
Ленточный фундамент мелкого заложения экономичнее свайного, поскольку стоимость свай, сваебойного оборудования, время на обустройство ростверка превышает стоимость ленточного. Поэтому фундамент мелкого заложения рекомендуется как наиболее экономичный.
