1 Нормативные ссылки

В настоящем курсовом проекте использованы ссылки на следующие нормативные документы:

ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам.

ГОСТ 2.301-68 ЕСКД. Форматы.

ГОСТ 2.302-68 ЕСКД. Масштабы.

ГОСТ 2.303-68 ЕСКД. Линии.

ГОСТ 2.304-81 ЕСКД. Шрифты чертежные.

ГОСТ 2.307-68 ЕСКД. Нанесение размеров и предельных отклонений.

ГОСТ 7.9-95 Система стандартов по информации, библиотечному и издательскому делу. Реферат и аннотации. Общие требования.

ГОСТ 8.417-2000 Единицы величины.

ГОСТ 21.101-97 СПДС. Основные требования к проектной и рабочей документации.

Введение

Проектирование фундаментов является одним из сложных вопросов проектирования конструкций зданий и сооружений. При проектировании конструкций инженер сам решает вопрос о выборе материала, из которого он далее предусматривает требуемую конструкцию. При проектировании же фундаментов инженер в большинстве случаев должен считаться с имеющимися грунтами на площадке строительства, с тем чтобы принять наиболее рациональное решение.

Чаще всего проектирование фундаментов производят под уже выбранный тип сооружения. Задача инженера, проектирующего фундаменты, в таком случае ограничивается, а получаемое решение далеко не всегда будет рациональным.

Таким образом, для получения наиболее экономичного решения при проектировании фундаментов, задачу необходимо рассматривать комплексно, одновременно оценивая следующие вопросы:

1.Выбор несущих конструкций сооружений, удовлетворительно работающих при данных грунтовых условиях.

2.Возможные деформации грунтов основания сооружения.

3.Способ производства земляных работ и по возведению фундаментов, обеспечивающий необходимое сохранение естественной структуры грунтов.

2 Анализ инженерно-геологических условий

Для оценки прочности и сжимаемости грунтов необходимо установить полное наименование грунтов, представленных в геологическом разрезе, глубину заложения подземных вод. Для этого необходимо рассчитать ряд вспомогательных характеристик грунта.

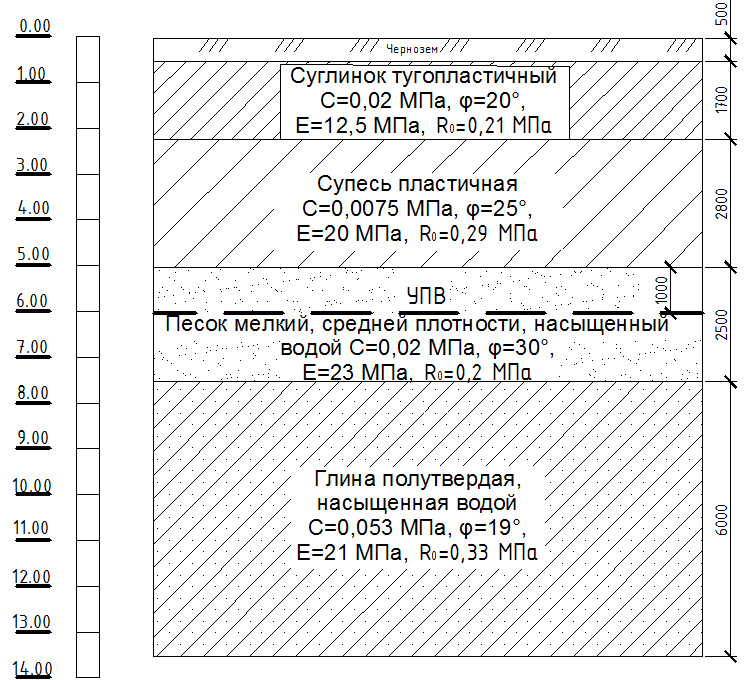

Рисунок 1 – Инженерно-геологический разрез по скважине № 5.

Коэффициент пористости:

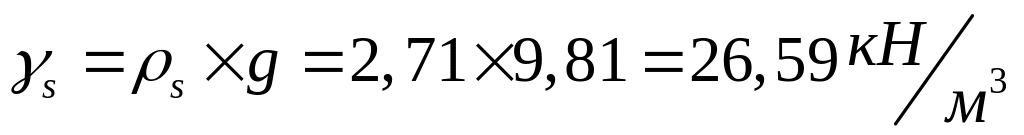

где - удельный вес твердых частиц грунта, кН/м³,

- удельный вес грунта, кН/м³,

- природная влажность грунта.

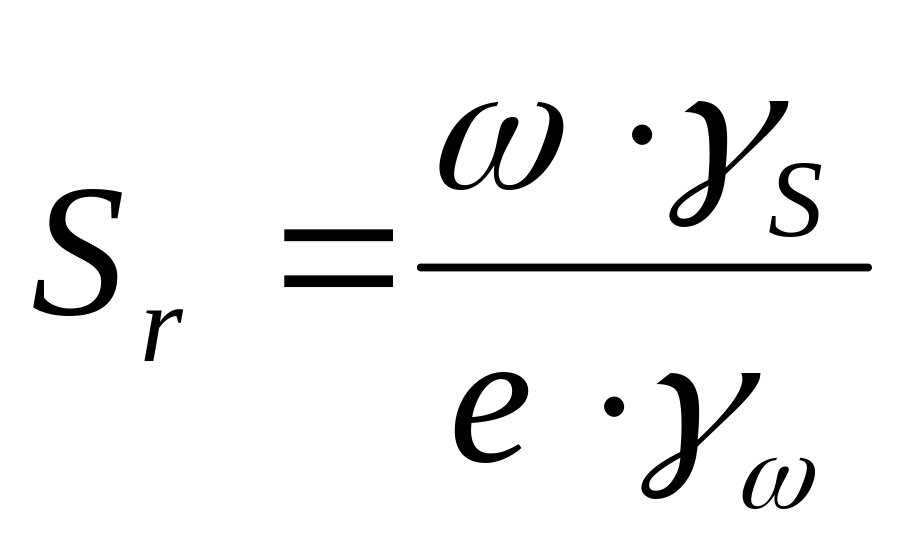

Степень влажности грунта

где - природная влажность грунта,

- удельный вес воды, 10 кН/м³.

Показатель текучести

где - влажность на границе раскатывания,

- влажность на границе текучести.

Число пластичности

Показатель П

где -коэффициент пористости, соответствующий влажности на границе текучести ,определяемый по формуле:

2.1 Суглинок

;

;

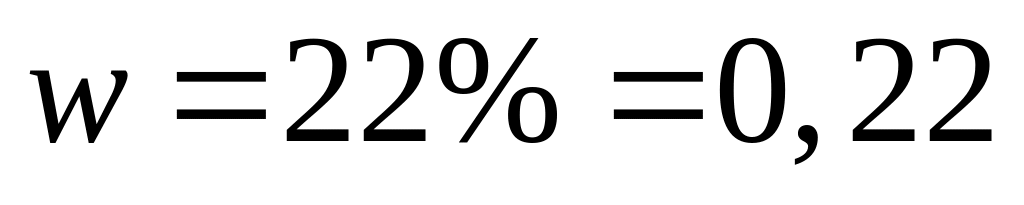

- природная влажность грунта;

;

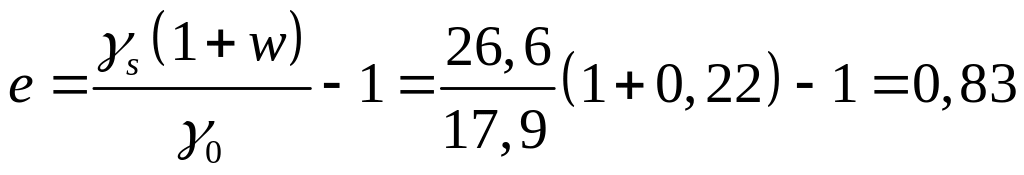

, где γ_w – удельный вес воды, 10 кН/м³;

,

Суглинок (0,07 < J_P < 0,17).

По показателям текучести определяем вид глинистого грунта: суглинок тугопластичный, влажный.

Находим расчетное сопротивление R₀, которое равно R₀ =0,29 МПа. Находим значение удельного сцепления С_n, МПа и угла внутреннего трения φ_n, град. При е = 0,83 φ_n = 20°, С_n = 0,02 МПа.

Находим нормативное значение модуля упругости Е, МПа. Е =12,5 МПа.

Результаты заносим в таблицу 1.
