Основные характеристики

МОН-50 . . . . . . . . . МОН-90

Тип . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . Осколочная, направленного поражения

Масса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2кг . . . . . . . . . . . . . . . . .12,1кг

Масса заряда ВВ ( ПВВ-5А) . . . . . . . . . . . . . . 0,7кг . . . . . . . . . . . . . . . .6,2кг

Длина . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226мм . . . . . . . . . .. . . . . 345мм

Ширина . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66мм . . . . . . . . . . . . . . . .153мм

Высота . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .155мм . . . . . . . . . . . . . . . 202мм

Количество осколков . . . . . . . . . . . . . . . . . . . .485/540шт . . . . . . . . . . . .2000шт

Ширина зоны сплошного поражения . . . . . . 45/54 м . . . . . . . . . . . . . . 60 м

Дальность зоны сплошного поражения . . . . 50-58м. . . . . . . . . . . . . . . .90м

Дальность разлета осколков в тыл. . . . . . . . .До 40 м . . . . . . . . . . . . . . До 100 м

Средство взрывания:

- в управляемом варианте . . . . . . . . . . . . . . . . .ЭДП . . . . . . . . . . . . . . .ЭДП-р

- в автономном варианте . . . . . . . . . . . . . . . . .с МВЭ-72, МВЭ-НС

Способ установки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Вручную

Принцип действия

Мина взрывается от ЭДП или МД-5М. Взрывом заряда осколки метаются в направлении, указанном стрелкой на прицельной планке.

УСТАНОВКА МИНЫ МОН-50

Мина может быть установлена:

- в управляемом варианте с использованием подрывных машинок или УМП-3 (краб - ИМ), ВКПМ-2;

- в автономном варианте с взрывателем МВЭ-72, МВЭ-НС.

В автономном варианте для самоликвидации мины могут применяться с ВЗД-144 и ВЗД-6ч. Мина устанавливается на грунт (снег) или крепится на местных предметах.

На грунте (снегу) МОН-90 устанавливается на крышке ящика или на ящике, а МОН-50 - на откидывающихся ножках.

Вариант установки и прицеливания мины показан на рис 102:

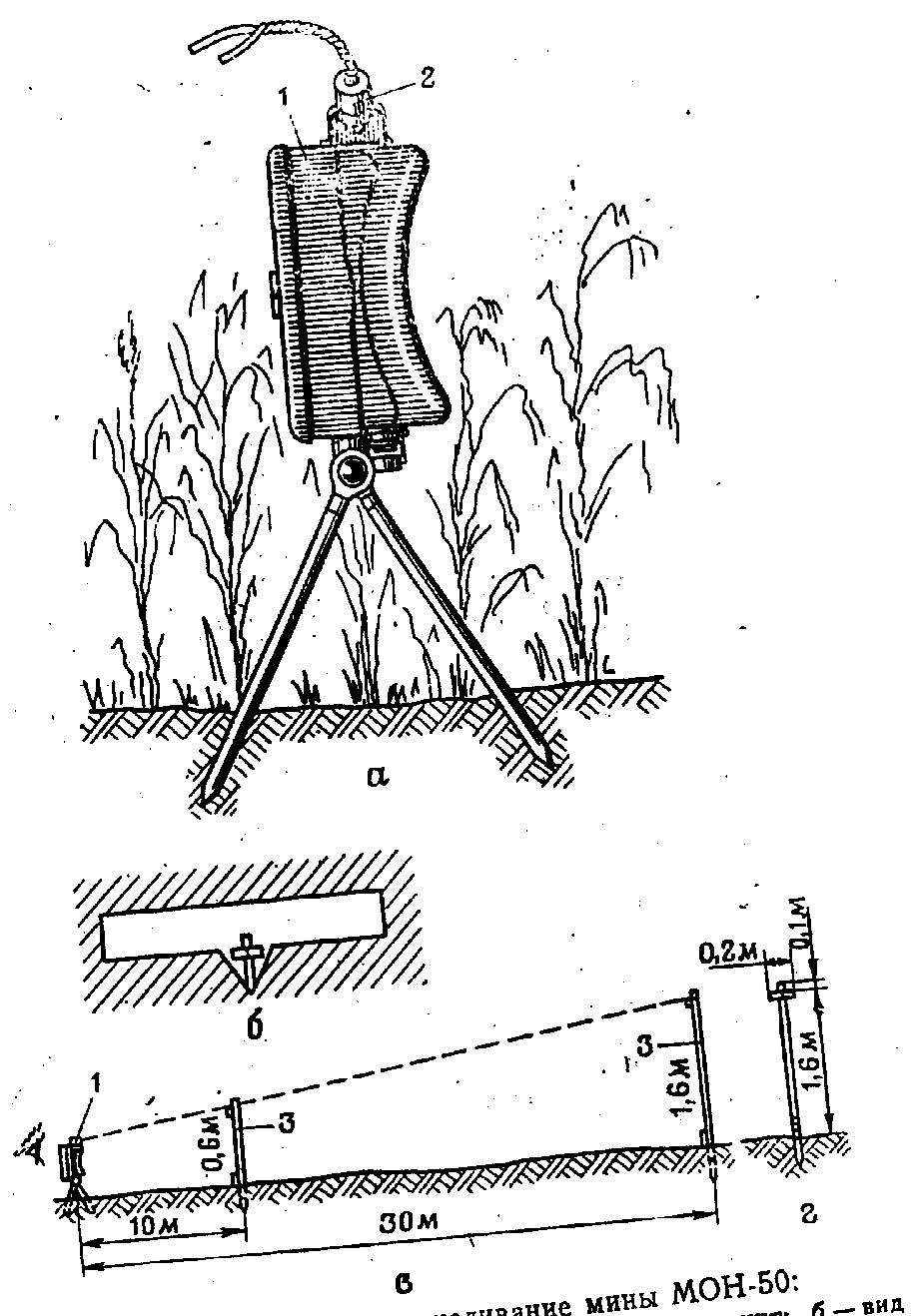

Установка и прицеливание мины МОН-50: а-установка мины с электродетонатором ЭДП-р на грунт; б-вид на веху через прицельную щель; в-прицеливание мины; г-веха; 1-мина; 2-электродетонатор ЭДП-р; 3-веха

Для установки мины необходимо:

- установить мину на грунт (закрепить на объекте);

- прицелить мину как показано на рис 102, в;

- подключить электродетонатор к проводной сети или ввинтить во взрыватель (накольный механизм) запал МД-5М;

- ввинтить в гнездо мины ЭДП-р (втулку с ЭДП) или запал МД-5М;

- проверить правильность прицеливания и замаскировать мину (травой, мелким кустарником, ветками, слоем рыхлого снега).

Обезвреживание

Запрещается обезвреживать мины, установленные с МВЭ-72 и МВЭ-НС. Такие мины уничтожаются тралением кошкой из укрытия.

Мины, установленные с взрывателями замедленного действия, обезвреживаются в соответствии с правилами обезвреживания таких взрывателей, изложенными в разделе 2 настоящего пособия.

Для обезвреживание мины, установленной с ЭДП-р (ЭДП), необходимо:

- отключить провода линии управления от источника тока;

- подойти к мине и отключить электродетонатор от проводной сети;

- извлечь из мины электродетонатор;

- снять мину с места установки.

МИНЫ, ПРИМЕНЯЕМЫЕ В СИСТЕМАХ ДИСТАНЦИОННОГО МИНИРОВАНИЯ

В современных войнах и войнах будущего масштабы применения минно-взрывных заграждений будут постоянно возрастать. При этом основное внимание будет уделяться механизированной установке мин и в первую очередь с помощью систем дистанционного минирования (СДМ), которые подразделяются на:

- авиационные (самолетные и вертолетные);

- ракетные;

- артиллерийские;

- инженерные.

Мины, применяемые в СДМ, размещаются в унифицированных по конструкции и размерам кассетах, блоках, головных частях снарядов.

Для обеспечения безопасности в обращении взрыватели кассетных мин имеют две ступени предохранения. Снятие ступеней предохранения производится последовательно в процессе установки автоматически. Механизм дальнего взведения обеспечивает перевод мины в боевое положение после ее приземления и установки на местности. Почти все мины имеют механизмы самоликвидации, обеспечивающие автоматический их взрыв по истечении заданного времени нахождения в боевом положении.

В настоящее время на вооружении ВС РБ состоят следующие мины

- противотанковые ПТМ-1, ПТМ-3;

- противопехотные ПФМ-1С (ПФМ-1), ПОМ-1С (ПОМ-1), ПОМ-
