14. Смазывание. Выбор сорта масла.
Смазывание зубчатых зацеплений и подшипников применяют в целях защиты от коррозии, снижения коэффициента трения, уменьшения износа, отвода тепла, и продуктов износа от трущихся поверхностей, снижения шума и вибраций. Для редукторов общего назначения применяют непрерывное смазывание жидким маслом картерным непроточным способом (окунанием). В случае зубчатых передач при окружных скоростях от 0,3 до 12,5 м/с следует применять именно этот способ.

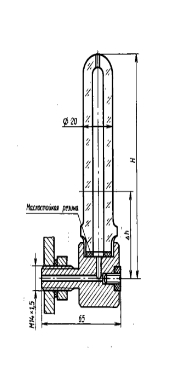

Выбор сорта масла зависит от значения расчетного контактного напряжения в зубьях σн и фактической окружной скорости υ. Таким образом, выбираем масло И-Г-А-68 (ГОСТ 17479.4-87) ([4], стр. 255). Рекомендуемая кинематическая вязкость должна быть от 61 до 75 мм /с. В корпус редуктора заливают масло так, чтобы венцы колес были в него погружены. Колеса при вращении увлекают масло, разбрызгивая его внутри корпуса, за счет чего внутри корпуса образуется взвесь частиц масла в воздухе, которая покрывает поверхность расположенных внутри корпуса деталей. Для контроля уровня масла применим трубчатый маслоуказатель из оргстекла, так как он удобен для обзора.
При работе передач масло постепенно загрязняется продуктами износа деталей передач. С течением времени оно стареет, свойства его ухудшаются. Поэтому масло, налитое в корпус редуктора, периодически меняют. Для этой цели в корпусе предусматривают сливное отверстие, закрытое пробкой. Для осмотра зацепления и заливки масла в крышке корпуса выполним одно окно. Окно закрыто крышкой с отдушиной. Отдушина необходима для соединения внутреннего объема редуктора с внешней атмосферой, т.к. при длительной работе в связи с нагревом воздуха повышается давление внутри корпуса, это приводит к просачиванию масла через уплотнения и стыки.
15. Сборка редуктора.
Перед сборкой внутреннюю полость корпуса редуктора тщательно очищают и покрывают маслостойкой краской.
Сборку производят в соответствии со сборочным чертежом редуктора, начиная с узлов валов:
на ведущий вал насаживают шарикоподшипники, предварительно нагретые в масле до 80-100°С;
в ведомый вал закладывают шпонку и напрессовывают зубчатое колесо до упора в бурт вала; затем надевают распорную втулку, мазеудерживающие кольца и устанавливают шарикоподшипники, предварительно нагретые в масле.
Собранные валы укладывают в основание корпуса редуктора и надевают крышку корпуса, покрывая предварительно поверхности стыка крышки и корпуса спиртовым лаком. Для центровки устанавливают крышку на корпус с помощью двух конических штифтов; затягивают болты, крепящие крышку к корпусу.
После этого на ведомый вал надевают распорное кольцо, в подшипниковые камеры закладывают пластичную смазку, ставят крышки подшипников с комплектом металлических прокладок для регулировки.
Перед постановкой сквозных крышек в проточки закладывают войлочные уплотнения, пропитанные горячим маслом. Проверяют проворачиванием валов отсутствие заклинивания подшипников (валы должны проворачиваться от руки) и закрепляют крышки винтами.
Далее на конец ведомого вала в шпоночную канавку закладывают шпонку, устанавливают шестерню и закрепляют ее торцовым креплением; винт торцового крепления стопорят специальной планкой.
Затем ввертывают пробку маслоспускного отверстия с прокладкой и круглый маслоуказатель.
Заливают в корпус масло и закрывают смотровое отверстие крышкой с прокладкой из технического картона; закрепляют крышку болтами.
Собранный редуктор обкатывают и подвергают испытанию на стенде по программе, устанавливаемой техническими условиями.
16. Заключение.
При выполнении курсового проекта по "Деталям машин и приборов" мной был сконструирован одноступенчатый цилиндрический редуктор.
Целью данного проекта является проектирование привода, который состоит как из простых стандартных деталей, так и из деталей, форма и размеры которых определяются на основе конструкторских, технологических, экономических и других нормативов.
В процессе проектирования на первом этапе были определены передаточные числа редуктора и открытой передачи, а также возникающие в этих передачах крутящие моменты. Было определено, что передаваемые моменты увеличиваются от быстроходного вала к тихоходному, а мощности на валах, частоты вращения и угловые скорости уменьшаются.
После определения основных параметров на втором этапе были сконструированы валы, зубчатые колеса и шестерни.
Можно отметить, что спроектированный редуктор обладает хорошими свойствами по всем показателям.
По результатам расчета на контактную выносливость действующие напряжения в зацеплении меньше допускаемых напряжений.
По результатам расчета по напряжениям изгиба действующие напряжения изгиба меньше допускаемых напряжений.
Расчет вала показал, что запас прочности больше допускаемого.
При расчете был выбран электродвигатель, который удовлетворяет заданным требованиям.
Мной были получены многие конструкторские навыки работы и способы решения конструкторских задач.
Вся проведенная мною работа в курсовом проекте способствует становлению меня как специалиста более высокого класса, а также применению полученных знаний и навыков на практике в работе в качестве инженера..
