5 Предварительный расчет валов редуктора, подбор подшипников.

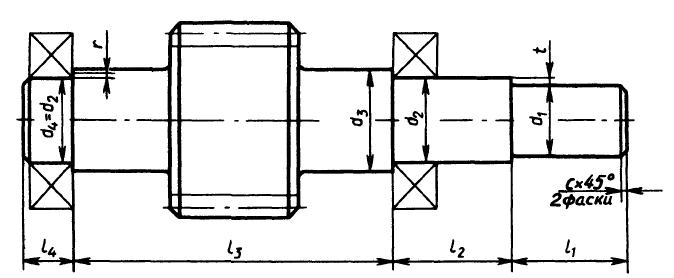

Ведущий вал

Диаметр выходного участка вала:

где [τ_κ] = 15 МПа по таблице 2.1 для быстроходного вала одноступенчатого редуктора

Принимаем по стандартному ряду.

Длина вала под элемент открытой передачи - шкив

Диаметр вала под подшипник

где t=2мм – высота буртика

Принимаем значение по стандартному ряду, которое соответствует диаметру внутреннего кольца подшипника d₂=25 мм

Округляем до 38 мм.

Диаметр вала под шестерню

_{Где r-координата фаски подшипника, мм.}

_{Принимаем d3=30мм}

При выборе типа подшипника необходимо соблюдать следующие условия:

_{Где V-коэффициент, учитывающий вращение кольца подшипника.}

Таким образом, предварительно выбираем подшипники роликовые конические средней серии.

По таблице П3.4 приложения 3 выбираем подшипник 7305 d=25

D=62мм; Т=18,5мм; b=17мм; с=15мм; r=2,0мм; r1 =0,8мм; а=14°; Сr=29,6kH;

С0r=20,9kH; е=0,36; Y=1,66; Y0=0,92.

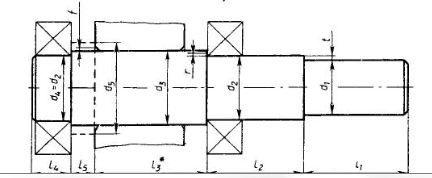

Ведомый вал

Диаметр выходного участка вала:

где [τ_κ] = 25 МПа по таблице 2.1 для тихоходного вала одноступенчатого редуктора

Принимаем по стандартному ряду.

Длина вала под элемент открытой передачи – полумуфту

Диаметр вала под подшипник

где t=2,2мм – высота буртика

Принимаем значение по стандартному ряду, которое соответствует диаметру внутреннего кольца подшипника d₂=30 мм

Округляем до 38 мм.

Диаметр вала под колесо

Принимаем d₃=38мм

При выборе типа подшипника необходимо соблюдать следующие условия:

Таким образом, предварительно выбираем подшипники роликовые конические средней серии.

По таблице П3.4 приложения 3 выбираем подшипник 7306

D=72мм; Т=21мм; b=19мм; с=17мм; r=2,0мм; r1 =0,8мм; а=14°; Сr=40kH;

С0r=29,9kH; е=0,34; Y=1,78; Y0=0,98.

6.Построение эпюр изгибающих и крутящих моментов

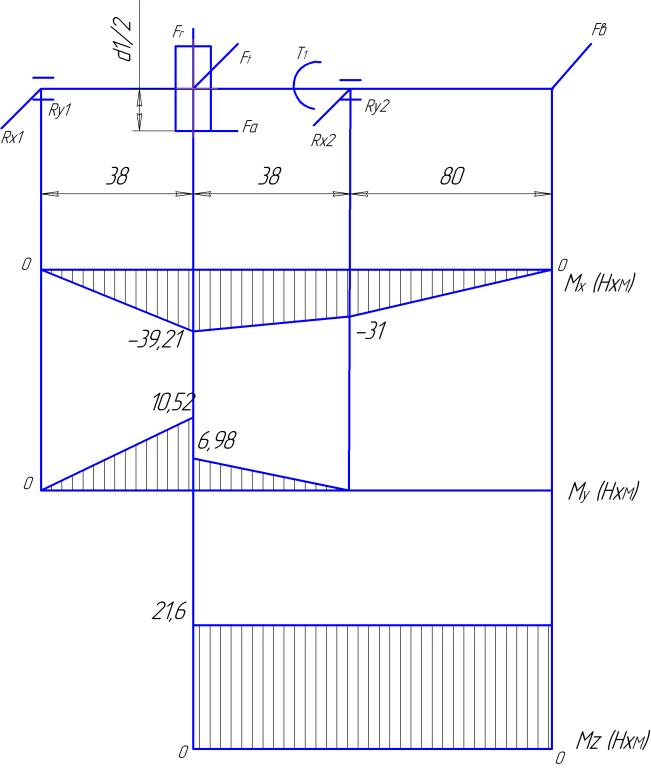

6.1 Быстроходный вал (вал – шестерня).

F = 1248 H. F = 223 H. F = 461 H. F = 387. 5 H a = 38 в = 80

Реакции опор в горизонтальной плоскости.

Проверка:

_{Изгибающий момент}

I участок:

II участок:

(Нм)

(Нм)

III участок:

(Нм)

Реакции опор в вертикальной плоскости.

(Нм)

(Нм)

_{Проверка:}

_{Изгибающий момент}

I участок:

(Нм)

II участок:

(Нм)

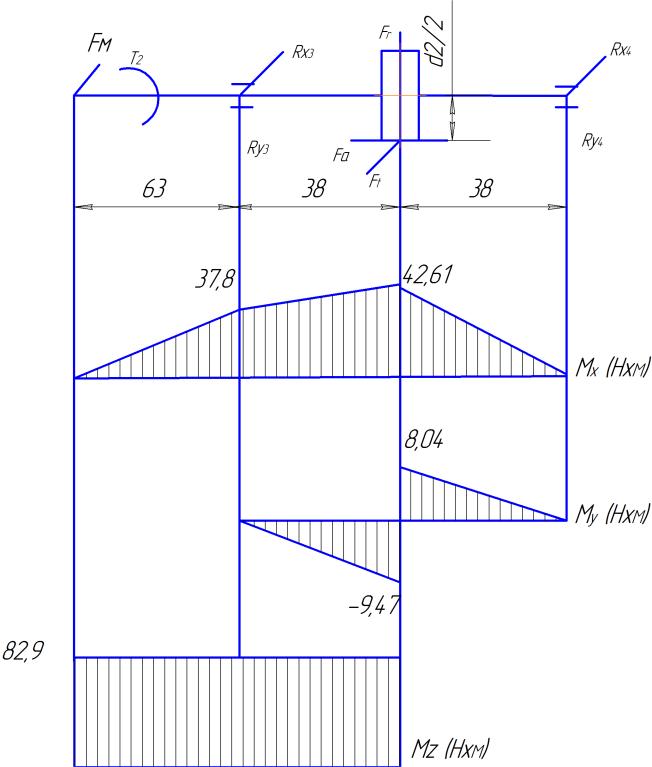

Тихоходный вал (вал колеса).

F = 1248 H. F = 223 H. F = 461 H. F = 600 H a = 38 в = 63

Реакции опор в горизонтальной плоскости.

(Нм)

(Нм)

_{Проверка:}

_{Изгибающий момент}

I участок:

(Нм)

II участок:

(Нм)

(Нм)

III участок:

(Нм)

Реакции опор в вертикальной плоскости.

_{Проверка:}

_{Изгибающий момент}

(Нм)

(Нм)
