Хvi. Расчет тупикового газопровода сети низкого давления.
;

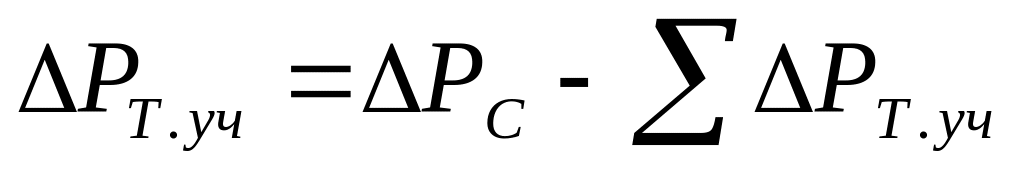

Где,
- расчетный перепад давления в сети,
-

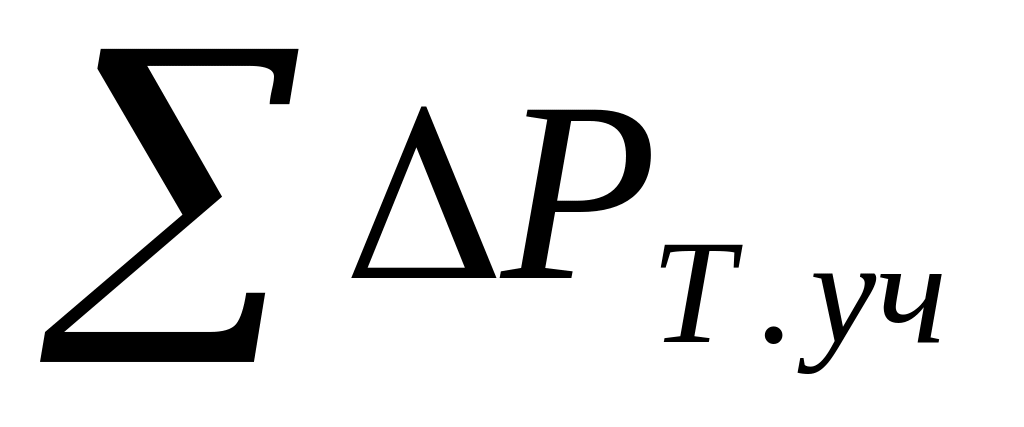

суммарные потери давления на участках
сути от ГРП до рассматриваемого тупика.

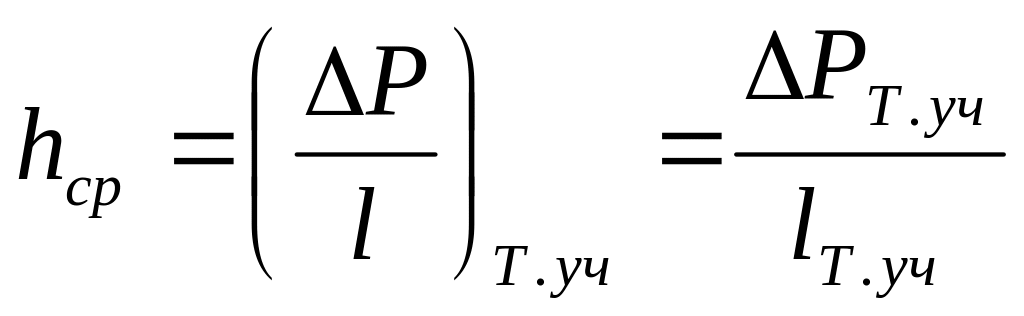

;Па/м
где, lТ.уч – длина тупикового участка.
Потери давления на тупиковых участках определяются по формуле:
;Па
Потери давления на тупиковых участках с учетом местных сопротивлений определяются по формуле:
;Па

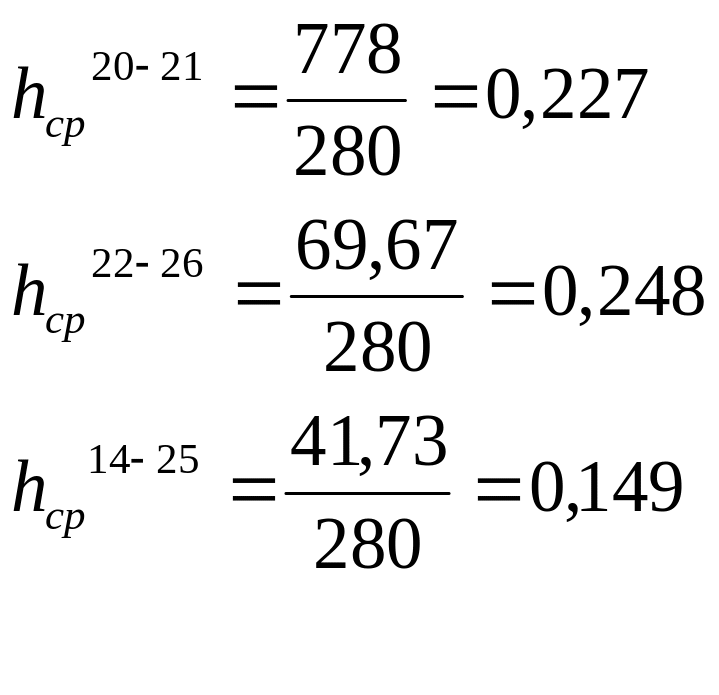

Таблица гидравлического тупикового газопровода
Низкого давления.
Таблица №8
№ участка |
Длина уч-ка, l (м)
|
Расчет расход, Ррасч
|
Qрасч
|
hcp |
Диаметр уч-ка г-дов Dу мм |
hcp факт |
Потеря давл.на уч-ке.
|
Потеря давл.с учетом, *1,1 |
20-21 |
280 |
25,04 |
77,83 |
0,2 |
50 |
0,014 |
3,92 |
4,3 |
22-23 |
280 |
60,64 |
69,66 |
0,2 |
50 |
0,014 |
3,92 |
4,3 |
18-24 |
280 |
21,09 |
41,72 |
0,1 |
50 |
0,014 |
3,92 |
4,3 |

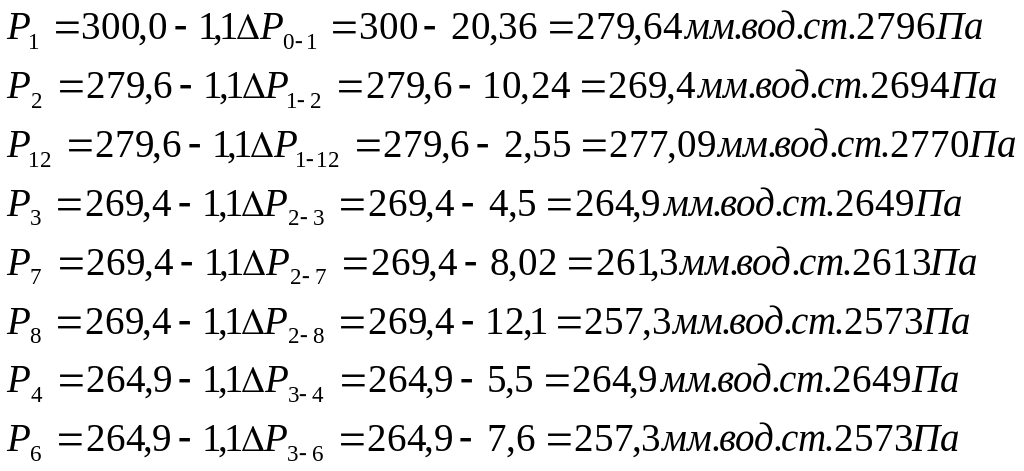

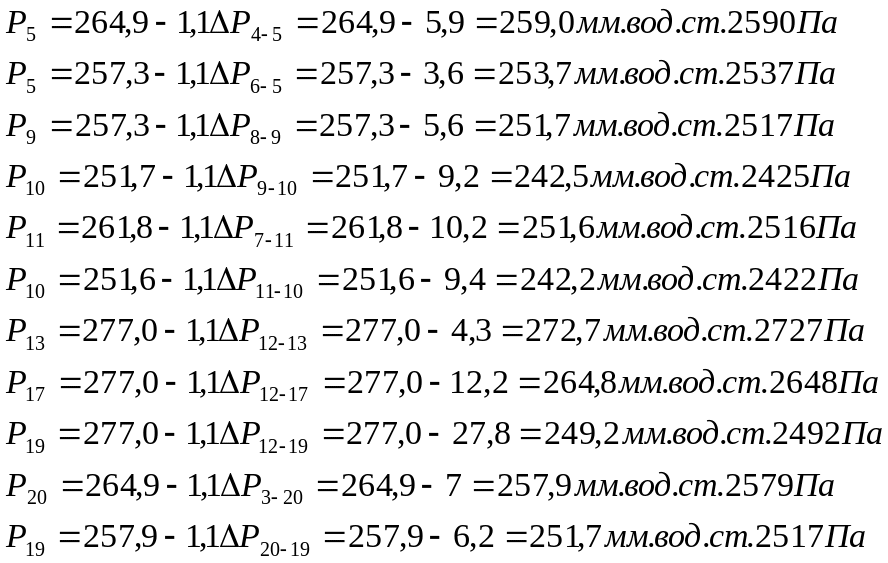

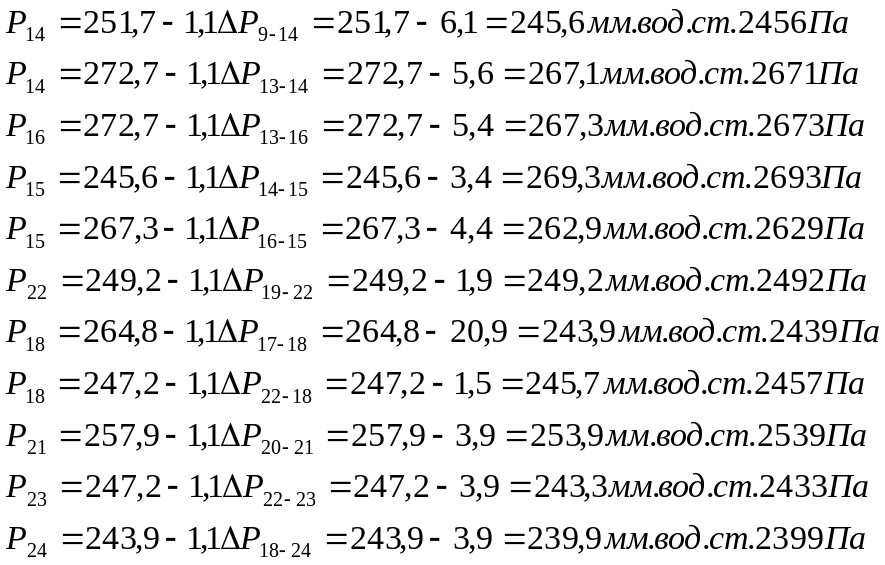

ХVII. Определение давления в узлах.
Хviii. Гидравлический расчет газопровода среднего давления.
где,
-
часовой расход ГРС нм3/час;
-
часовой расход газа на котельную;
нм3/час;
-

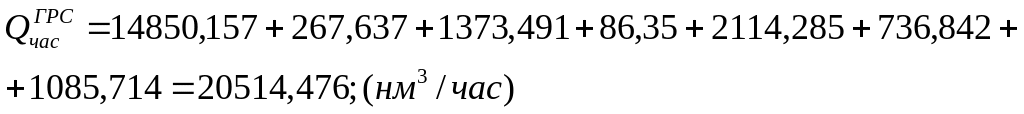

часовой расход газа на банно прачечный
комбинат; нм3/час;
-

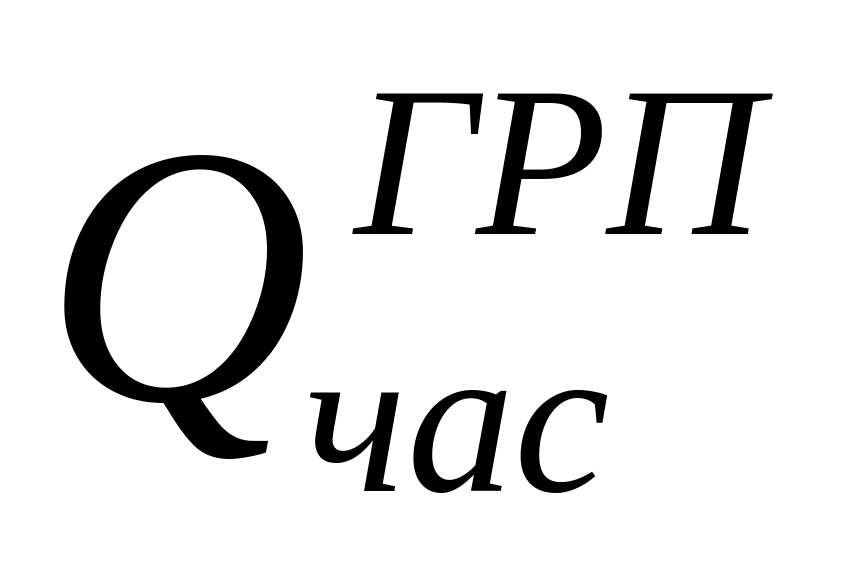

часовой расход газа на ГРП; нм3/час;
-
часовой расход газа на хлебозавод;
нм3/час;
-
часовой расход газа на фабрику; нм3/час;
-
часовой расход газа на завод; нм3/час;

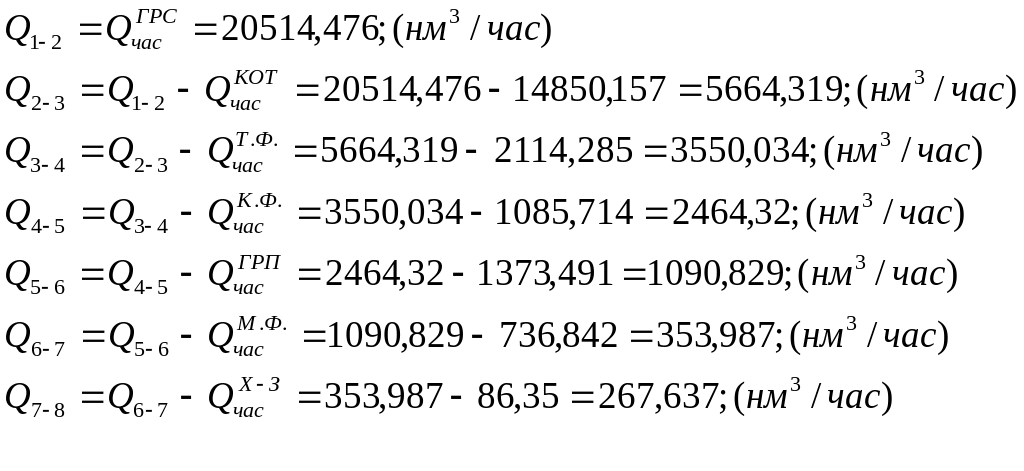

18.2. Определение расхода газа по основным направлениям
ХIХ. Таблица гидравлического расчета основных направлений газовых сетей среднего давления
Таблица№10
№ Уч |
l, км |
Lp=1,1·l
|
Qрасч
|
D y, мм |
AT |
AT ·lр |
РН |
РК |
||
Атм |
кПа |
Атм |
Кпа |
|||||||
1-2 |
7,067 |
7,7737 |
20514,476 |
500 |
0,148 |
1,150 |
4 |
400 |
3,85 |
385 |
2-3 |
0,144 |
0,1584 |
5664,319 |
300 |
0,150 |
0,023 |
3,85 |
385 |
3,84 |
384 |
3-4 |
0,144 |
0,1584 |
3550,034 |
250 |
0,265 |
0,038 |
3,84 |
384 |
3,83 |
383 |
4-5 |
0,119 |
0,1309 |
2464,32 |
200 |
0,322 |
0,038 |
3,83 |
383 |
3,82 |
382 |
5-6 |
0,138 |
0,1518 |
1090,829 |
150 |
0,270 |
0,037 |
3,82 |
382 |
3,81 |
381 |
6-7 |
0,123 |
0,1353 |
353,987 |
100 |
0,311 |
0,038 |
3,81 |
381 |
3,80 |
380 |
7-8 |
0,234 |
0,2574 |
267,637 |
80 |
0,400 |
0,093 |
3,80 |
380 |
3,78 |
378 |
