Iх. Ведомость газопотребления
Таблица №4
№ п/п |
наименование потребителей |
Годовой расход м3/год
|
Часовой расход нм3/час |
Давление Р |
|
1 |
Хозяйственно-бытовые потребление |
2632058,85 |
1144,373 |
низкое давление |
|
2 |
Мелкое коммунально-бытовые потребление |
131602,943 |
57,2186 |
низкое давление |
|
3 |
коммунально-бытовое потребление |
||||
А) |
Прачечная |
276319,58 |
95,28 |
среднее давление |
|
Б) |
Хлебозавод или пекарня |
518129,21 |
86,35 |
среднее давление |
|
В) |
Баня |
438364,251 |
162,357 |
среднее давление |
|
Г) |
Столовая или ресторан |
318657,08 |
159,32 |
Низкое давление |
|
Д) |
Учреждение здравоохранения |
31472,305 |
12,58 |
низкое давление |
|
4 |
Табачная фабрика |
7400000 |
2114,285 |
среднее давление |
|
5 |
Мясные консервы |
4200000 |
736,842 |
среднее давление |
|
6 |
Крупяная фабрика |
3800000 |
1085,714 |
среднее давление |
|
7 |
Банно-прачечный комбинат (расходы на баню и прачечную) |
714683,831 |
267,637 |
среднее давление |
|
8 |
Котельная |
39121699,25 |
14850,157 |
среднее давление |
|
А) |
Отопление |
30023447,76 |
11901,29 |
среднее давление |
|
Б) |
Вентиляция |
4207105,73 |
1428,155 |
среднее давление |
|
В) |
Горячее водоснабжение |
4891145,76 |
1520,712 |
среднее давление |
|
Х. Гидравлический расчет для сети низкого давления
10.1. Длина участков газопровода низкого давления:
l0-1 = 153м
l1-2=77м
l2-3=230 м
l3-4=280м
l3-6=384м
l3-20=130м
l4-5=384 м
l5-6=280 м
l6-7=230 м
l2-7=284м
l2-8=283м
l8-11=384м
l8-13=256м
l8-9=287м
l8-13= 298 м
l9-14=256м
l9-10=384 м
l7-11=283м
l11-10=287м
l1-12=179м
l12-17=227 м
l12-19=230 м
l12-13=283м
l13-16=227м
l19-22=126м
l19-20=126м
l20-21=280м
l13-14=287м
l14-15=227м
l12-13=283м
l15-16=287м
l16-17=283м
l17-18=230м
l18-22=101м
l18-24=280м
l22-23=280м

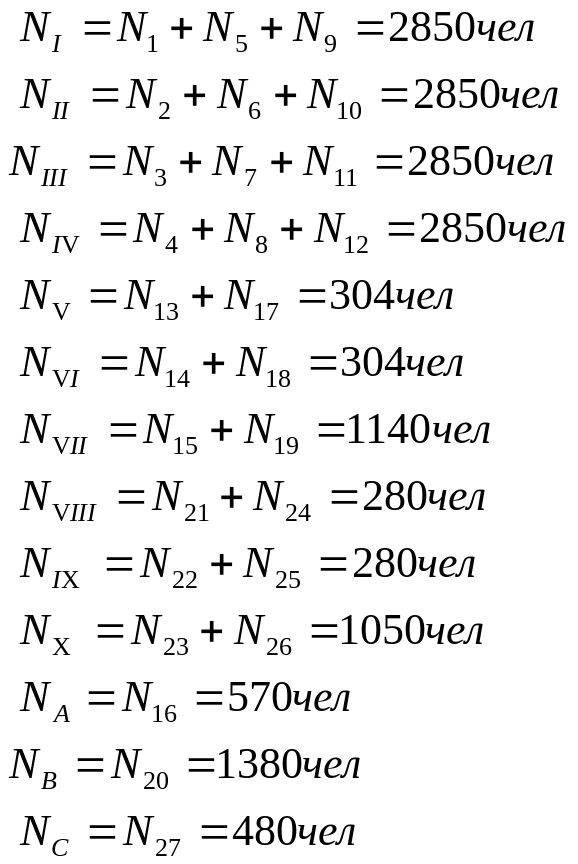

10.2. Определение численности населения по кольцам.
[чел]
–
численность
населения по кольцам [чел];
-
численность населения квартала[чел];
10.3. Определение удельного расхода газа приходящегося на одного человека.
где, q - удельный расход газа приходящегося на 1 чел.
Q - часовой расход газа для сети низкого давления; нм3/час;
N – численность населения района (города); чел;
10.4. Определение расхода газа по кольцам.
нм3/час;
где,
- часовой расход газа по определенному
кольцу ; нм3/час;
q – удельный расход газа приходящегося на 1 чел;
N(зона)n – численность населения по определенному кольцу; чел.

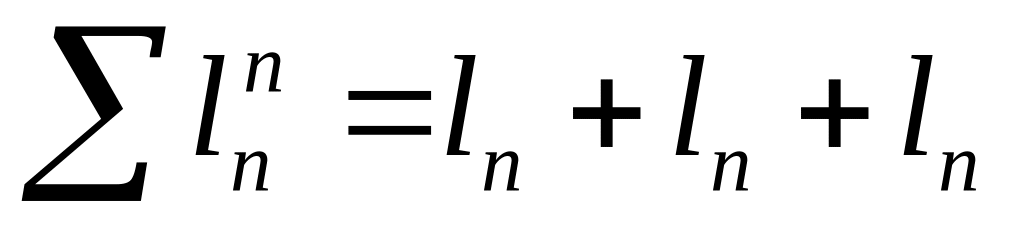

10.5. Определение длины питающего контура для каждого
кольца.
;[м]
Где,
-
длина питающего контура для п-ого кольца
lnп– длина участка газопровода низкого давления; м.

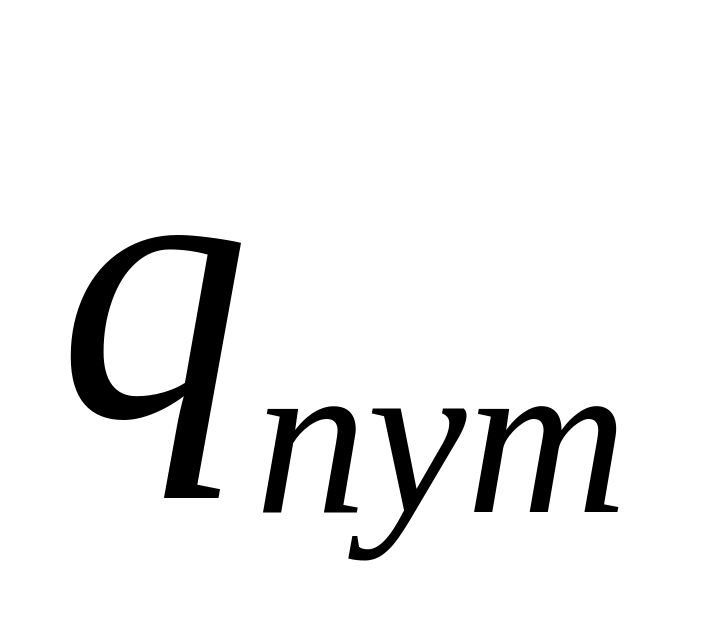

10.6. Определение удельно-путевого расхода газа для каждого кольца
;
где,
-
удельно-путевой расход газа п-ого
кольца.
Q
-
часовой расход газа по п-ому кольцу
-
длина питающего контура для п-ого
кольца; м.
ХI. Таблица удельных путевых расходов газа
№ доп |
N чел |
Q ч/чел
|
Qчас нм3/час |
|
q |
I |
2850 |
0.0799 |
227.715 |
1342 |
0,1696 |
II |
2850 |
0.0799 |
227.715 |
1334 |
0,1707 |
III I |
2850 |
0.0799 |
227.715 |
1228 |
0,1854 |
IV |
2850 |
0.0799 |
227.715 |
1328 |
0,1714 |
V
|
304 |
0.0799 |
242.896 |
1086 |
0,0223 |
VI |
304 |
0.0799 |
242.896 |
1231 |
0,0197 |
VII |
1140 |
0.0799 |
91.086 |
972 |
0,0937 |
VII |
280 |
0.0799 |
22.372 |
1028 |
0,0217 |
IX |
280 |
0.0799 |
22.372 |
1020 |
0,0219 |
X |
1050 |
0.0799 |
83.895 |
914 |
0,0917 |
A |
570 |
0.0799 |
45.543 |
280 |
0,1626 |
B |
1380 |
0.0799 |
110.262 |
280 |
0,3937 |
C
|
480 |
0.0799 |
38.352 |
282 |
0,1369 |
,
м
,
нм3/часХII. Определение транзитных, путевых, эквивалентных и расчетных расходов газа

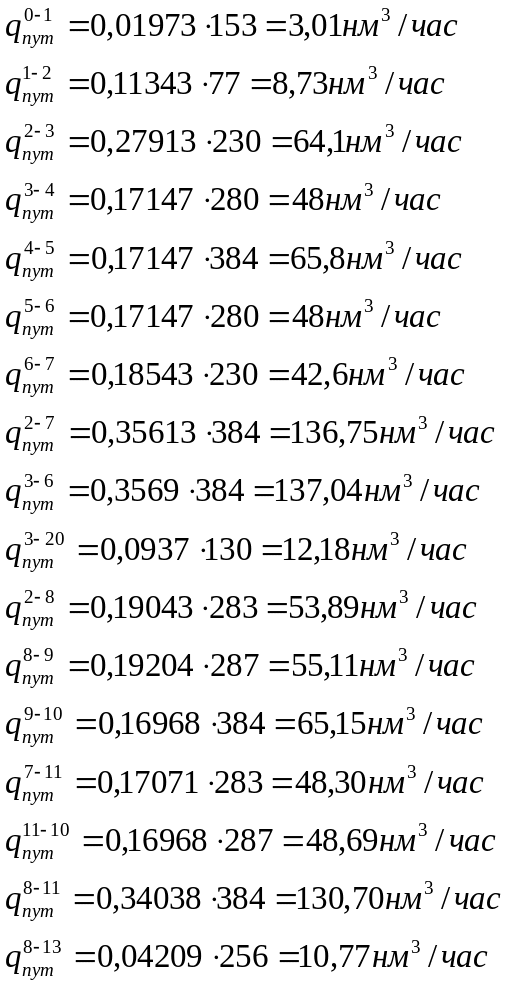

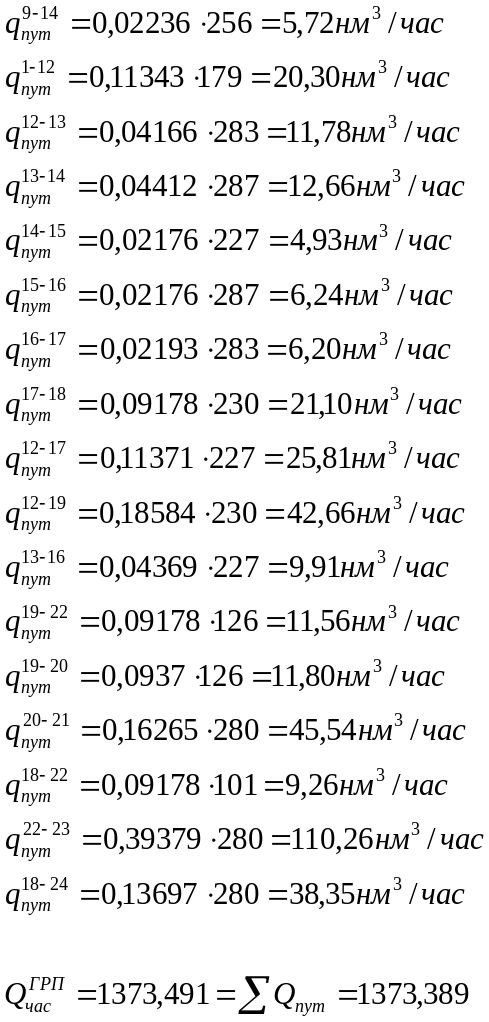

12.1. Определение путевых расходов газа участков газопровода низкого давления.
[нм3/час];
где,
- путевой расход газа [нм3/час];
-
удельный путевой расход газа [нм3/час];
-
длина участка [м];

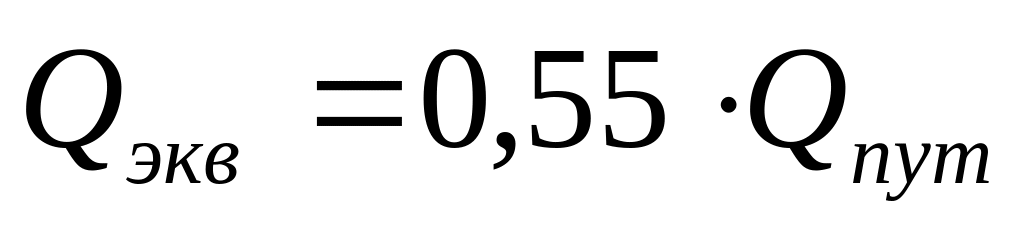

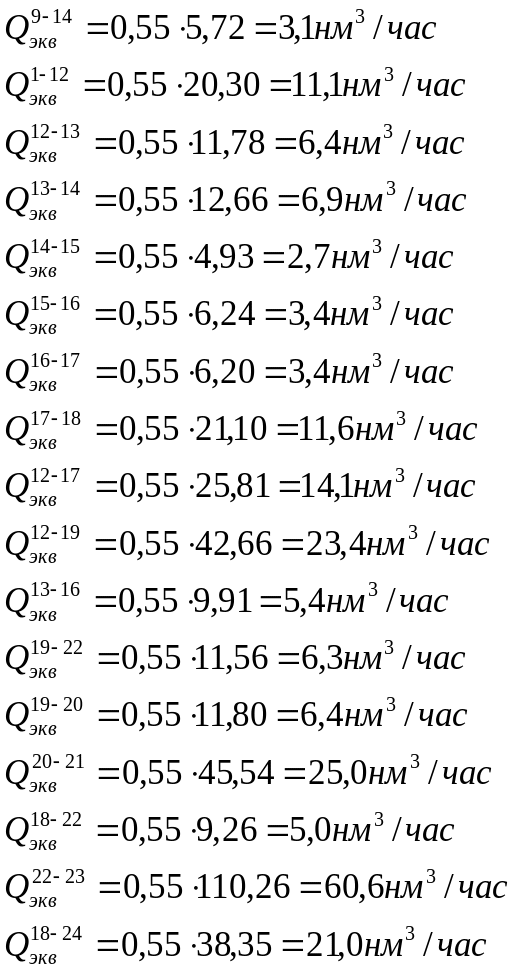

12.2. Определение эквивалентных расходов газа на участках газопровода низкого давления.
[нм3/час];
Где,
- путевой расход газа [нм3/час];
0,55 - среднее значение для реальных газовых сетей

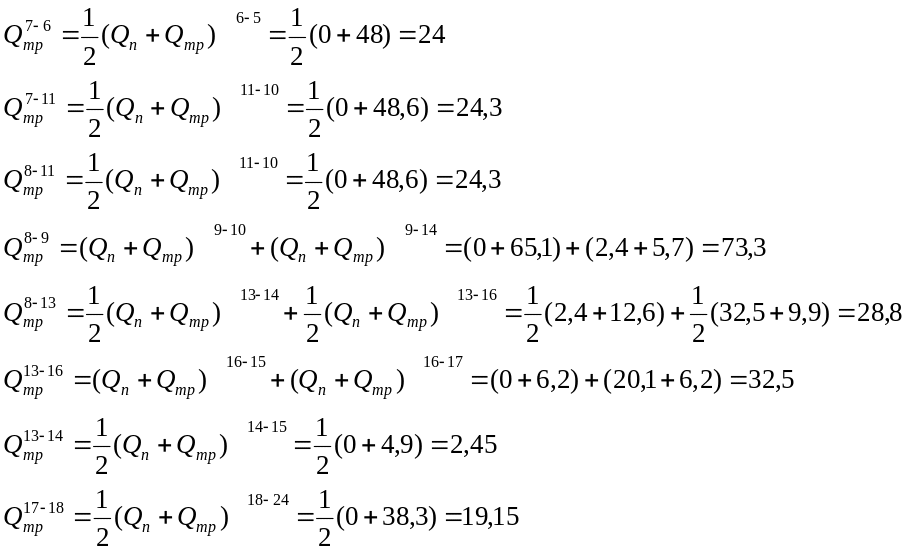

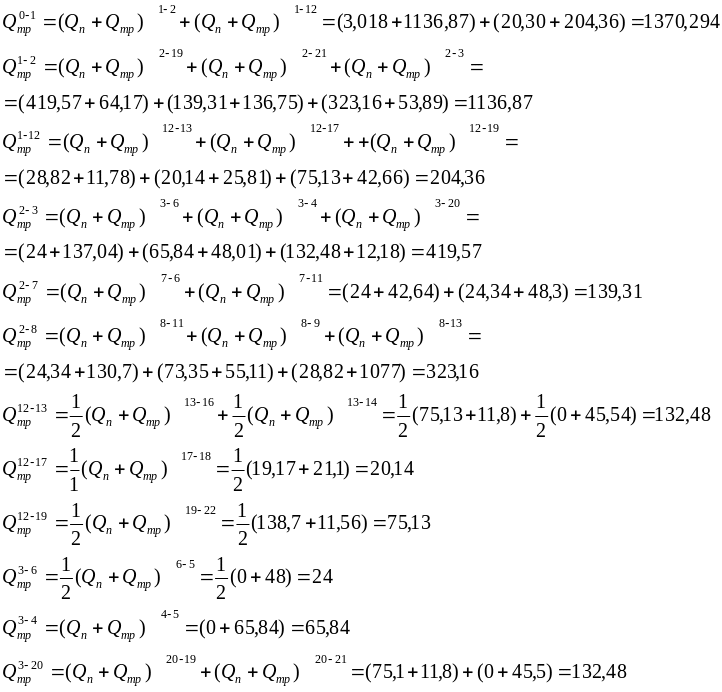

12.3. Определение транзитных расходов газа.
[нм3/час];
где,
- путевой расход газа [нм3/час];

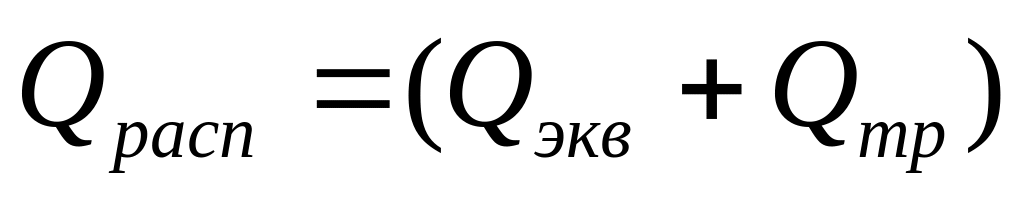

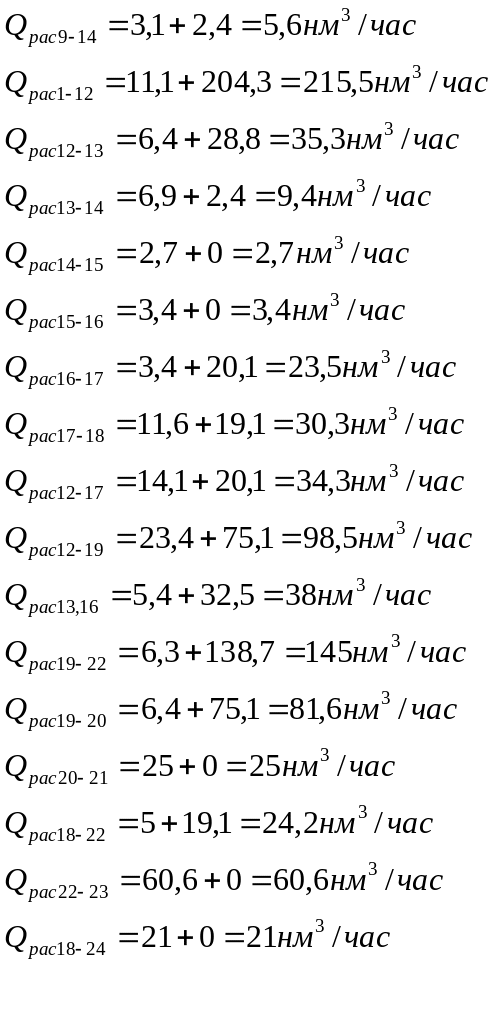

12.4. Определение расчетных расходов газа на участках
газопровода низкого давления.
[нм3/час];
где,
- путевой расход газа [нм3/чac]
-
транзитный расход газа [нм3/час]
ХIII. Таблица удельно-путевых, путевых, эквивалентных, транзитных и расчетных расходов газа.
№ уч-ка |
Длина уч-ка l, м |
Удельно-путьевой расход газа qуд (нм3/час) |
Расход газа нм3/час |
|||
Qпут |
Qэкв |
Qтр |
Qрас |
|||
0-1 |
153 |
0,0197 |
3, |
1,6 |
1370,2 |
1371,9 |
1-2 |
77 |
0,1134 |
8,7 |
4,8 |
1136,8 |
1141,6 |
2-3 |
230 |
0,2791 |
64,1 |
35,2 |
419,5 |
454,8 |
3-4 |
280 |
0,1714 |
48 |
26,4 |
65,8 |
92,2 |
4-5 |
384 |
0,1714 |
65,8 |
36,2 |
0 |
36,2 |
5-6 |
280 |
0,1714 |
48 |
26,4 |
0 |
26,4 |
6-7 |
230 |
0,1854 |
42,6 |
23,4 |
24 |
24,4 |
2-7 |
384 |
0,3561 |
136,7 |
74,2 |
139,3 |
213,5 |
3-6 |
384 |
0,3569 |
137 |
75,3 |
24 |
99,3 |
3-20 |
130 |
0,0937 |
12,1 |
6,6 |
132,4 |
139,1 |
2-8 |
283 |
0,1904 |
53,8 |
29,6 |
323,1 |
352,8 |
8-9 |
287 |
0,1920 |
55,1 |
30,3 |
73,3 |
103,6 |
9-10 |
384 |
0,1696 |
65,1 |
35,8 |
0 |
35,8 |
7-11 |
283 |
0,1707 |
48,3 |
26,5 |
24,3 |
50,9 |
11-10 |
287 |
0,1696 |
48,6 |
26,7 |
0 |
26,7 |
8-11 |
384 |
0,3403 |
130,7 |
71,8 |
24,3 |
96,2 |
8-13 |
256 |
0,0420 |
10,7 |
5,9 |
28,8 |
34,7 |
9-14 |
256 |
0,0223 |
5,7 |
3,1 |
2,4 |
5,6 |
1-12 |
179 |
0,1134 |
20,3 |
11,1 |
204,3 |
215,5 |
12-13 |
283 |
0,0416 |
11,7 |
6,4 |
28,8 |
35,3 |
13-14 |
287 |
0,0441 |
12,6 |
6,9 |
2,4 |
9,4 |
14-15 |
227 |
0,0217 |
4,9 |
2,7 |
0 |
2,7 |
15-16 |
287 |
0,0217 |
6,2 |
3,4 |
0 |
3,4 |
16-17 |
283 |
0,0219 |
6,2 |
3,4 |
20,1 |
23,5 |
17-18 |
230 |
0,0917 |
21,1 |
11,6 |
19,1 |
30,3 |
12-17 |
227 |
0,1137 |
25,8 |
14,1 |
20,1 |
34,3 |
12-19 |
230 |
0,1854 |
42,6 |
23,4 |
75,1 |
98,5 |
13-16 |
227 |
0,0436 |
9,9 |
5,4 |
32,5 |
38 |
19-22 |
126 |
0,0917 |
11,5 |
6,3 |
138,7 |
145 |
19-20 |
126 |
0,0937 |
11,8 |
6,4 |
75,1 |
81,6 |
20-21 |
280 |
0,1625 |
45,5 |
25 |
0 |
25 |
18-22 |
101 |
0,0917 |
9,2 |
5 |
19,1 |
24,2 |
22-23 |
280 |
0,3937 |
110,2 |
60,6 |
0 |
60,6 |
18-24 |
280 |
0,1369 |
38,3 |
21 |
0 |
21 |
