7.2. Определение годовых расходов газа на отопление.

[нм³/год]

где, – продолжительность отопительного периода (дни);

[нм³/год]

где, – температура воздуха внутри помещения ᵒС;

t_ср.о - средняя температура воздуха города среднесуточного периода для расчета на отопление ᵒС;

t_р.о - расчетная температура воздуха наиболее холодной пятидневки города или областиᵒС;

7.3. Определение часовых расходов газа на отопление.

[нм³/час]

где, k₁ - k₂ – коэффициент учитывающий тепловой поток на вентиляцию общественных зданий

g₀ – показатель максимального потока на вентиляцию жилых зданий;

- коэффициент полезного действия котельной;

Q - низшая теплота сгорания газа; мДж

Q - часовой расход газа на вентиляцию; нм³/час ;

7.4. Определение часовых расходов газа на отопление

где, Q - годовой расход газа на вентиляцию; нм³/год;

Q - среднечасовой расход газа на вентиляцию;

- продолжительность отопительного сезона; сутки

Z – часы работы вентиляции в сутки (16 часов);

Q - часовой расход газа на вентиляцию; нм³/час;

- внутрикомнатная температура ᵒС;

- температура наружного воздуха ᵒС;

- расчетно-вентиляционная температура воздуха ᵒС;

7.5. Определение часовых расходов газа на горячее водоснабжение.

[нм³/час]

[нм³/час]

где, Q - часовой расход газа на горячее водоснабжение; нм³/час;

Q - средний часовой расход газа на горячее водоснабжение жилых и общественных зданий в отопительный период;

q_cp - норма расхода теплоты =1,1 мДж;

N – численность населения района (города); чел

Q - низшая теплота сгорания газа мДж/нм³

- коэффициент полезного действия котельной (85%=0,85)

7.6. Определение годовых расходов газа на горячее водоснабжение.

[нм³/год]

где,

24 – часы работы горячего водоснабжения;

- годовой расход газа на горячее водоснабжение ; нм³/год;

- средний часовой расход газа на горячее водоснабжение жилых и общественных зданий на отопительный период; нм³/год;

- отопительный период (дни);

- средний часовой расход газа на горячее водоснабжение жилых и общественных зданий в неотопительный сезон; нм³/год

350 - число дней.

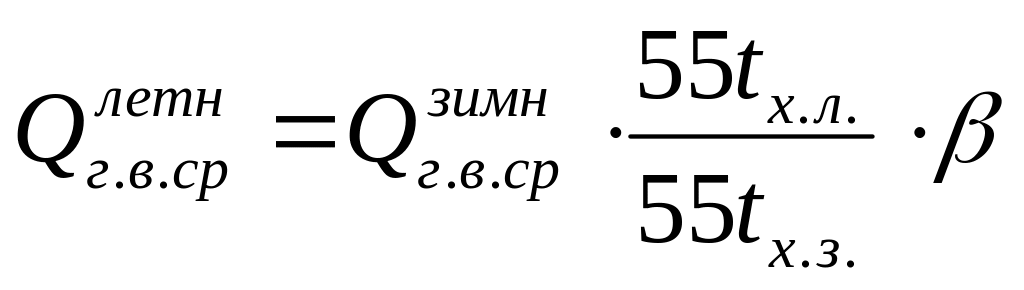

7.7. Определение часовых расходов газа на горячее

водоснабжение.

[нм³/час]

где, - температура холодной воды летом; 15 ᵒС;

- температура холодной воды зимой; 5 ᵒС;

- коэффициент учитывающий средний расход воды на горячее водоснабжение в неотопительный сезон.

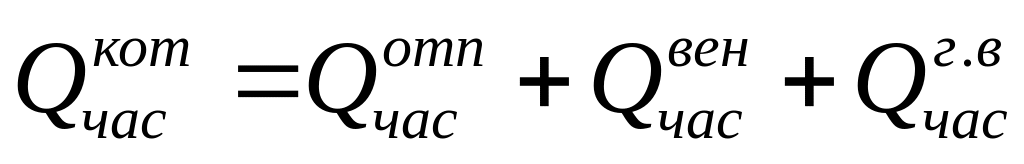

7.8. Определение часовых расходов газа на котельную

[нм³/час]

где,

- часовой расход газа на котельную; нм³/час;

- часовой расход газа на отопление; нм³/час;

- часовой расход газа на вентиляцию; нм³/час;

- часовой расход газа на горячее водоснабжение; нм³/час;

7.9. Определение часовых расходов газа на котельную

где,

- годовой расход газа на котельную; нм³/год;

- годовой расход газа на отопление; нм³/год;

- годовой расход газа на вентиляцию; нм³/год;

- годовой расход газа на горячее водоснабжение; нм³/год;

7.10. Определение годовых расходов газа промышленное

предприятие (фабрику или завод)

где, - годовой расход газа на фабрику или завод; нм³/год;

- 7400000 нм³/год;

- 4200000 нм³/год;

- 3800000 нм³/год;

7.11. Определение часовых расходов газа промышленное

предприятие.

- коэффициент часового максимума расхода газа по отраслям промышленности;

- годовой расход газа на фабрику или завод нм³/год;

VIII. Определение необходимого количества ГРП

(газорегуляторный пункт)

где, n – коэффициент необходимого количества ГР. Для 1-го ГРП n ≤1

Q - часовой расход газа на низкое давление; нм³/час;

Q - оптимальный расход газа на ГРП (от 1500-4000 нм³/час;)

8.1. Определение часового расхода газа на низкое давление

[нм³/час]

- часовой расход газа на низком давлении; нм³/час

- часовой расход газа на хозяйственно-бытовое потребление; нм³/час

- часовой расход газа на мелкое коммунально-бытовое потребление; нм³/час

- часовой расход газа на учреждение здравоохранения; нм³/час

0,6 <1 - следовательно, к установке принимаем один газорегуляторный пункт.

из этого следует что на данный район застройки требуется только один ГРП
