6. Машины и механизмы колошникового устройства
Колошниковое устройство предназначено для загрузки в доменную печь шихты и отвода из нее доменного (колошникового) газа. В его состав входят: загрузочное устройство, осуществляющее прием подаваемых скиповым подъемником или ленточным конвейером шихтовых материалов и загрузку их в печь с распределением по заданной программе на колошнике при одновременной его герметизации; измерители уровня засыпи шихты в печи; газоотводы, соединенные с печью и направляющие доменный газ в агрегаты для его очистки от колошниковой пыли; атмосферные клапаны, устанавливаемые в верхней точке газоотводов и используемые для выпуска газа из печи при ее остановках; грузоподъемные средства для монтажа и ремонта оборудования; несущие стальные конструкции и площадки для обслуживания механизмов.
Основным и наиболее ответственным агрегатом рассматриваемого узла доменной печи является загрузочное устройство, технологические возможности, эксплуатационная надежность и конструктивные особенности которого во многом предопределяют технико-экономические показатели плавки, условия обслуживания верха печи и степень загрязнения воздушного бассейна.
Загрузочное устройство работает в исключительно тяжелых условиях, испытывая действие проходящих через него в больших количествах абразивных шихтовых материалов, запыленного газа, его избыточного давления, высокого и неравномерного нагрева.
В настоящее время большинство доменных печей оснащено двухконусным загрузочным устройством. Широкое применение это, ставшее традиционным, устройство получило благодаря относительной простоте его конструкции, высокой пропускной способности, возможности регулирования в определенных пределах распределения шихты на колошнике, надежности работы в автоматизированной системе загрузки печи.
До использования в доменной плавке таких высокоабразивных материалов, как агломерат и окатыши, а также высокого давления газа под колошником стойкость против износа основных элементов двухконусного устройства была весьма высокой, достигая трех-четырех лет. В последние десятилетия она снизилась до 10—11, а на некоторых предприятиях — до 5—6 мес, лимитируя возможность дальнейшего повышения давления колошникового газа.
На рис. 3.5 показано колошниковое устройство доменной печи, оснащенной двухконусным загрузочным устройством и скиповым подъемником.

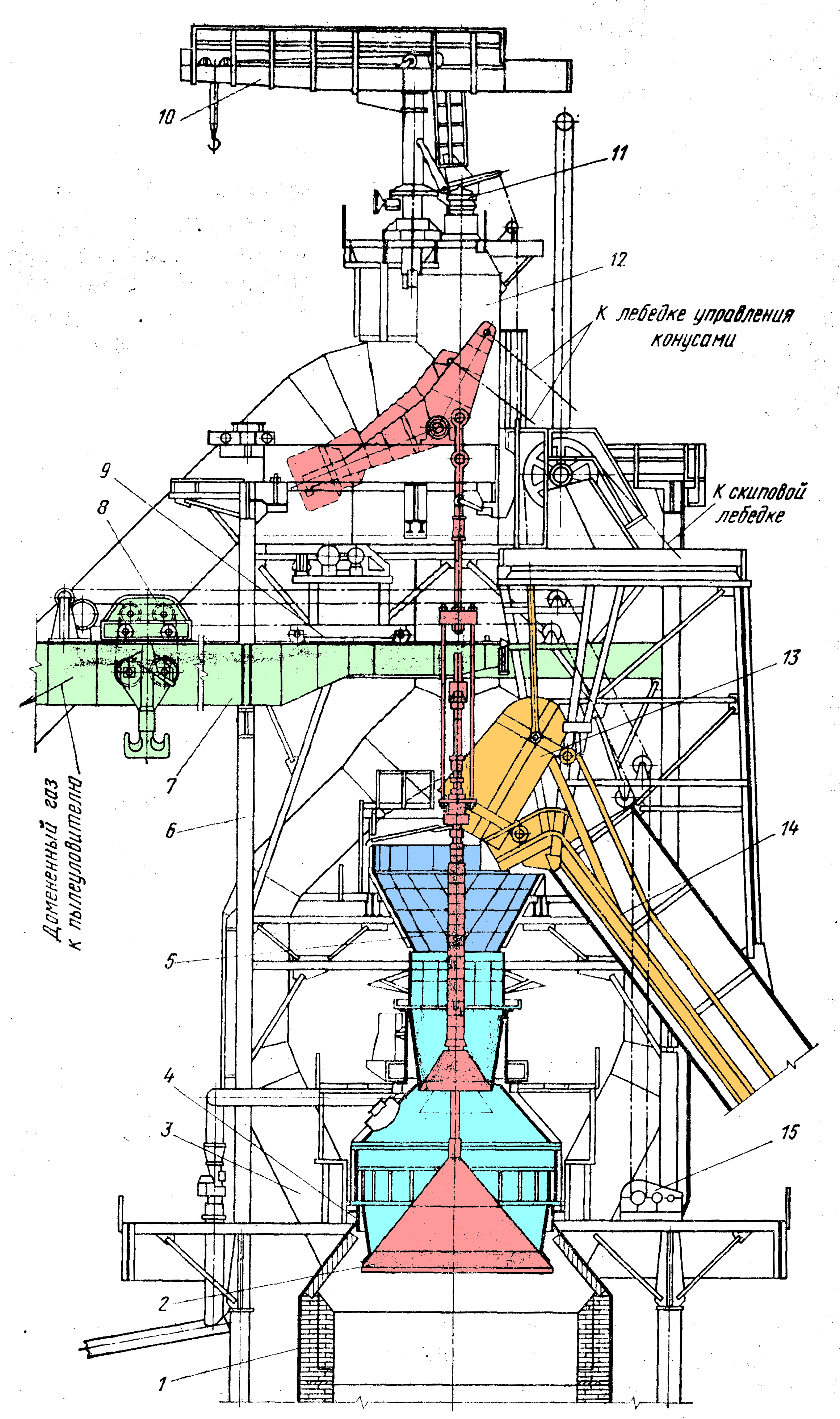

Рис. 3.5 Колошниковое устройство доменной печи с двухконусным загрузочным устройством
На опорном колошниковом фланце 4 кожуха 1 доменной печи установлено загрузочное устройство 2 с расположенной в его верхней части приемной воронкой 5. На купольной части кожуха 1 смонтированы четыре газоотвода 3, попарно соединенные между собой в верхней части. Каждая пара газоотводов имеет вертикальный патрубок – свечу 12 со смонтированным на ней атмосферным клапаном 11. Колошниковое устройство снабжено монтажной балкой 7, по которой перемещается посредством электрической лебедки 15 и канатов монтажная тележка 5 грузоподъемностью от 60 до 170 т, консольно – поворотным краном 10 грузоподъемностью от 3 до 6,5 т и козловым краном 9 грузоподъемностью 15 т
К колошниковому устройству примыкают (без опирания на его стальные конструкции) верхняя часть наклонного моста 14 скипового подъемника. При движении скипов 13 на разгрузочном участке моста происходит высыпание из них шихтовых материалов в приемную воронку 5 загрузочного устройства.
