1. Распространение сигнала в свободном пространстве

Изотропная антенна – идеальный случай, мощность излучаемого сигнала P_т во всех направлениях одинакова. В реальности же антенна фокусирует излучение в каких-либо направлениях.

Нормированная характеристика излучающей антенны:

F(θ, φ)=E(θ, φ)/E_max

E – Напряженность в (.) Р, E_max – напряженность идеальной антенны на поверхности сферы

Энергия, излучаемая в данном направлении на единицу телесного угла:

U(θ, φ)=U_max|F(θ, φ)|²

Cуммарная мощность:

P_т=∫U((θ, φ)dΩ=4πU_mean

Отношение плотности потока энергии U(Q,_ᵠ) к средней плотности потока энергии называется коэффициентом направленного действия антенны. Его максимальное значение называется направленностью антенны D:

D=U_max/U_mean=U_max/(1/4π∫U(θ, φ)dΩ=U_max/(1/4πP_т)

В реальной антенне излучаемая мощность представляет собой только часть подаваемой на ее вход мощности Pinput. Часть мощности пассеивается и преобразуется в тепло. Т.е., антенна характеризуется коэффициентом полезного действия η=P_T/P_input. Коэффициент усиления антенны:

G=U_max/(1/4πP_input)=ηD

….. мне надоело, это все в тетрадке есть ><

2. Структура стандартной подвижной станции GSM

3. Влияние многолучевости на распространение сигналам

Радиосигнал, на пути распространения от источника к приемнику может встречать какие-либо преграды. При этом сигнал может быть поглощен ими либо отражен. После чего этот сигнал снова может быть отражен в сторону получателя. В этом случае данный сигнал достигнет приемника, однако произойдет это с опозданием. С другой стороны остальная энергия сигнала может достичь приемник без переотражения за более короткое время или пройти большее число отражений что в свою очередь приведет к еще большим задержкам. Данный эффект возникает, когда между источником и приемником возникают несколько путей доставки сигнала. При этом энергия сигнала будет распределена между копиями сигнала неравномерно, что в итоге может привести к ситуации, когда приемник не сможет получить достаточно энергии хотя бы в одной из копий для однозначного приема сигнала.

Возможны 4 эффекта от многолучевого распространения:

• Прирост – увеличение силы сигнала

• Снижение уровня сигнала – когда множественные сигналы прибывают одновременно и в разных фазах

• Обнуление – если в противофазе

• Повреждение – наложение сигналов друг на друга

4. Организация передачи данных в системе gsm

GSM (Global System for Mobile Communications - Глобальная система мобильной связи). Около 80% сетей сотовой связи по всему миру построены по этому стандарту. Такое широкое распространение позволяет использовать международный роуминг между операторами сотовой связи, что дает возможность использовать абоненту свой телефон практически в любом уголке Земли. Причем именно возможность роуминга (в том числе и международного) является главной отличительной чертой стандарта GSM от стандартов первого поколения.

Сети стандарта GSM позволяют предоставлять широкий перечень услуг:

 Голосовые соединения

 Услуги передачи данных (до 384 кбит/сек благодаря технологии EDGE)

 Передача коротких текстовых сообщений (SMS)

 Передача факсов

 Голосовая почта

 Конференцсвязь и мн. др.

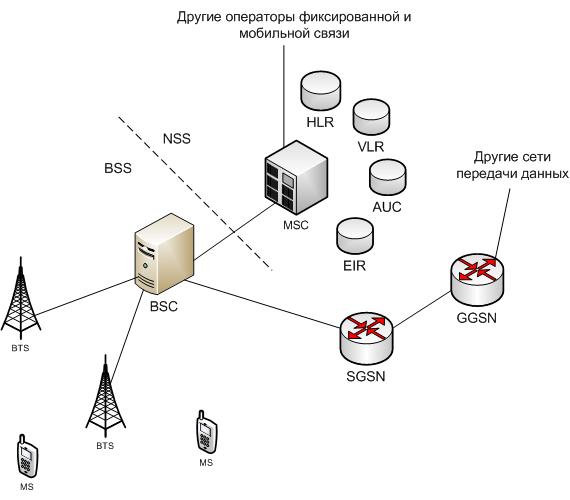

Рассмотрим основные элементы, входящие в состав системы GSM:
